申请日2015.11.26
公开(公告)日2016.05.25
IPC分类号E03F1/00; E03F5/22; E03F5/18
摘要
本实用新型属于污水处理技术领域，尤其涉及一种海绵钛厂污水处理系统。本实用新型公开的海绵钛厂污水处理系统，包括泵房和污水中和池，在所述泵房与污水中和池之间的墙壁上安装有提升式插板阀，所述提升式插板阀用于控制污水中和池到泵房的污水量，在所述泵房内设置有引水罐，所述引水罐位于泵房的中上部，所述引水罐的进水口通过管道接入污水中和池中，所述引水罐的出水口连接砂浆泵。由于在泵房的中上部内设置了引水罐，引水罐连接砂浆泵，使得砂浆泵在泵房内的位置得到提高，当提升阀或潜水泵出现故障时，可方及时对齐进行检修或更换，而无需将中和池和泵房内的污水全部抽，极大地提高了污水处理能力。
权利要求书

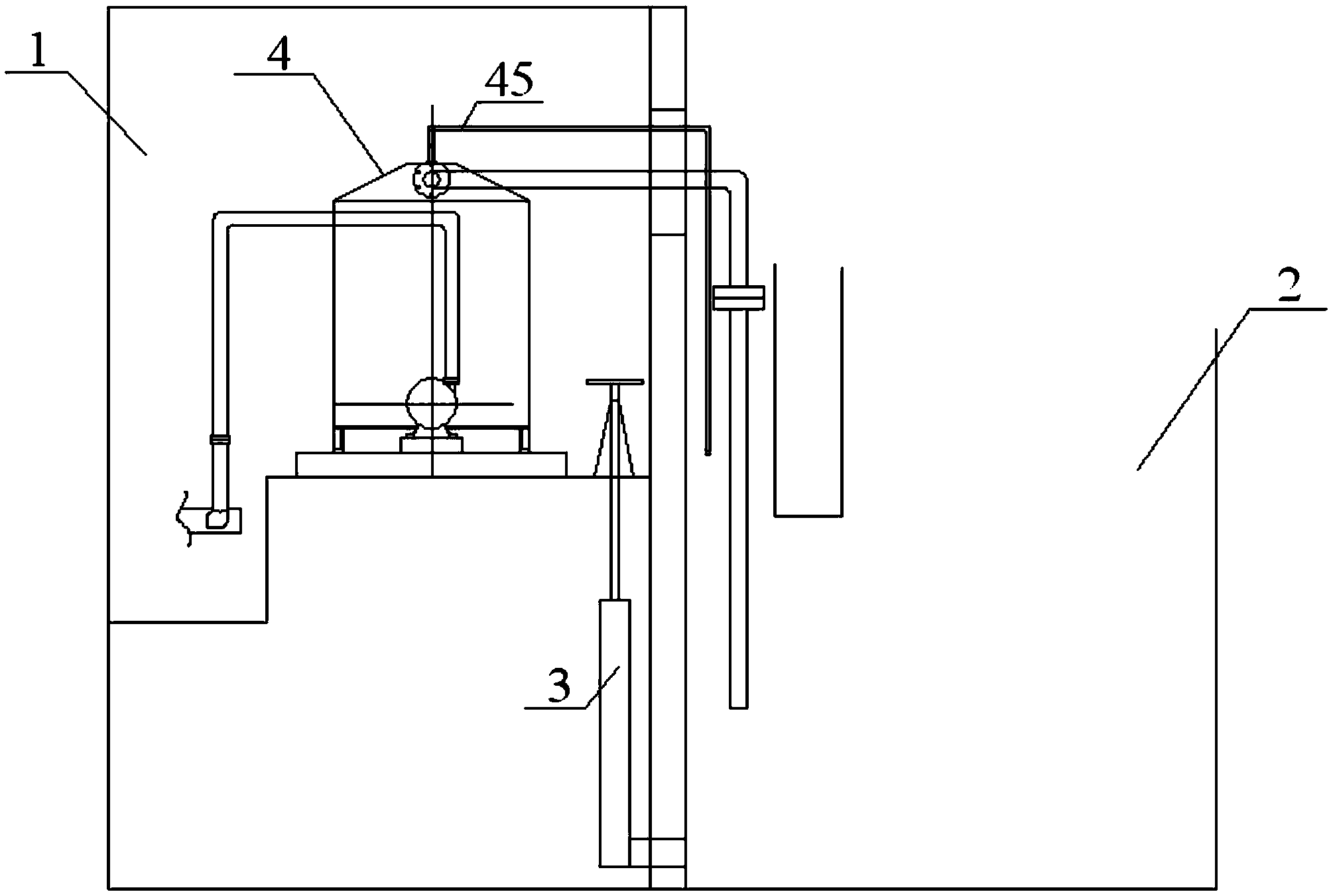

1.海绵钛厂污水处理系统，包括泵房(1)和污水中和池(2)，在所述泵房(1)与污水中和池(2)之间的墙壁上安装有提升式插板阀(3)，所述提升式插板阀(3)用于控制污水中和池(2)到泵房(1)的污水量，其特征在于：在所述泵房(1)内设置有引水罐(4)，所述引水罐(4)位于泵房(1)的中上部，所述引水罐(4)的进水口(41)通过管道接入污水中和池(2)中，所述引水罐(4)的出水口(42)连接砂浆泵(5)。
2.根据权利要求1所述的海绵钛厂污水处理系统，其特征在于：所述引水罐(4)的下部设置有排污口(43)。
3.根据权利要求1所述的海绵钛厂污水处理系统，其特征在于：所述引水罐(4)顶部设置有排气口(44)。
4.根据权利要求1所述的海绵钛厂污水处理系统，其特征在于：所述引水罐(4)的顶部设置有有补水管(45)，所述补水管(45)的进水口连接水源。
5.根据权利要求1至4中任一权利要求所述的海绵钛厂污水处理系统，其特征在于：所述引水罐(4)连接有两台砂浆泵(5)。
说明书
海绵钛厂污水处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种海绵钛厂污水处理系统。
背景技术
在现有的海绵钛厂污水处理过程中，所使用的污水泵为潜水泵。潜水泵安装在泵房的底部。在泵房与污水池之间的墙壁上安装有1台提升式插板阀，用于控制污水中和池到泵房的污水量。当提升阀和潜水泵出现故障时，无法进行及时检修或更换，需将中和池和泵房内的污水全部抽空才能进行检修作业，极大的影响了污水处理能力。
实用新型内容
本实用新型所要解决的技术问题是：提供一种便于检修的海绵钛厂污水处理系统。
本实用新型解决其技术问题所采用的海绵钛厂污水处理系统，包括泵房和污水中和池，在所述泵房与污水中和池之间的墙壁上安装有提升式插板阀，所述提升式插板阀用于控制污水中和池到泵房的污水量，在所述泵房内设置有引水罐，所述引水罐位于泵房的中上部，所述引水罐的进水口通过管道接入污水中和池中，所述引水罐的出水口连接砂浆泵。
进一步的是，所述引水罐的下部设置有排污口。
进一步的是，所述引水罐顶部设置有排气口。
进一步的是，所述引水罐的顶部设置有有补水管，所述补水管的进水口连接水源。
进一步的是，所述引水罐连接有两台砂浆泵。
本实用新型的有益效果是：由于在泵房的中上部内设置了引水罐，引水罐连接砂浆泵，使得砂浆泵在泵房内的位置得到提高，当提升阀或潜水泵出现故障时，可方及时对齐进行检修或更换，而无需将中和池和泵房内的污水全部抽，极大地提高了污水处理能力。
