申请日2015.12.05
公开(公告)日2017.06.13
IPC分类号F24D3/10; F24D19/10; F24D19/00; F28G9/00
摘要
一种具有节约流水量的地热循环泵废水利用系统及利用方法。传统的地热供暖管网的清洗很费事，很浪费水资源，即费事费力又不安全，清洗效果还达不到预期要求。一种地具有节约流水量的地热循环泵废水利用系统，其组成包括：入水管(1)，所述的入水管与散热器(5)连接，所述的散热器与回水管(2)连接，所述的入水管与所述的散热器之间连接有转换器(16)。本发明应用 于地热供暖管网的清洗中。

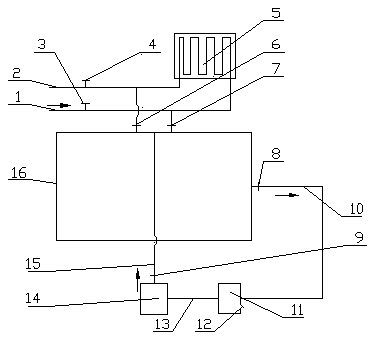

摘要附图
权利要求书
1.一种具有节约流水量的地热循环泵废水利用系统，其组成包括：入水管，其特征是：所述的入水管与散热器连接，所述的散热器与回水管连接，所述的入水管与所述的散热器之间连接有转换器。
2.根据权利要求1所述的具有节约流水量的地热循环泵废水利用系统，其特征是：所述的转换器连接有循环泵，所述的循环泵串联有过滤器。
3.根据权利要求1或2所述的具有节约流水量的地热循环泵废水利用系统，其特征是：所述的过滤器下有清渣口，所述的过滤器内有纤维过滤装置。
4.根据权利要求1或2或3所述的具有节约流水量的地热循环泵废水利用系统，其特征是：所述的入水管上装有入水阀，所述的回水管上装有回水阀，所述的循环泵入水和出水管路上分别装有污水阀A和污水阀B，所述的散热器和所述的转换器的连接管路上分别装有转换器阀A和转换器阀B，所述的过滤器连接污水管，所述的污水管装有污水排放阀。
5.一种权利要求1—4之一所述的具有节约流水量的地热循环泵废水利用系统的利用方法，其特征是：该方法包括如下步骤：
在供暖管网清洗时，首先将回水阀关闭，将入水阀打开，污水阀A打开，污水阀B关闭，转换器阀A打开，转换器阀B关闭，水通过转换器由污水管排出到过滤器中进行过滤，过滤后的水通过循环泵重新打入散热器进行循环，然后将入水阀关闭，靠循环泵反复冲洗就达到了废水再利用的目的。
说明书
具有节约流水量的地热循环泵废水利用系统及利用方法
技术领域：
本发明涉及一种具有节约流水量的地热循环泵废水利用系统及利用方法。
背景技术：
传统的地热供暖管网的清洗很费事，很浪费水资源，即费事费力又不安全，清洗效果还达不到预期要求。
发明内容：
本发明的目的是提供一种具有节约流水量的地热循环泵废水利用系统及利用方法。
上述的目的通过以下的技术方案实现：
一种地具有节约流水量的地热循环泵废水利用系统，其组成包括：入水管，所述的入水管与散热器连接，所述的散热器与回水管连接，所述的入水管与所述的散热器之间连接有转换器。
所述的地具有节约流水量的地热循环泵废水利用系统，所述的转换器连接有循环泵，所述的循环泵串联有过滤器。
所述的地具有节约流水量的地热循环泵废水利用系统，所述的过滤器下有清渣口，所述的过滤器内有纤维过滤装置。
所述的地具有节约流水量的地热循环泵废水利用系统，所述的入水管上装有入水阀，所述的回水管上装有回水阀，所述的循环泵入水和出水管路上分别装有污水阀A和污水阀B，所述的散热器和所述的转换器的连接管路上分别装有转换器阀A和转换器阀B，所述的过滤器连接污水管，所述的污水管装有污水排放阀。
所述的具有节约流水量的地热循环泵废水利用系统的利用方法，该方法包括如下步骤：
在供暖管网清洗时，首先将回水阀关闭，将入水阀打开，污水阀A打开，污水阀B关闭，转换器阀A打开，转换器阀B关闭，水通过转换器由污水管排出到过滤器中进行过滤，过滤后的水通过循环泵重新打入散热器进行循环，然后将入水阀关闭，靠循环泵反复冲洗就达到了废水再利用的目的。
有益效果：
1. 本发明对供暖管网清洗时，首先将回水阀关闭，将入水阀打开，污水阀A打开，污水阀B关闭，转换器阀A打开，转换器阀B关闭，水通过转换器由污水管排出到过滤器中进行过滤，过滤后的水通过循环泵重新打入散热器进行循环，然后将入水阀关闭，靠循环泵反复冲洗就达到了废水再利用的目的。
本发明当反复冲洗好后将回水阀打开，转换器阀A关闭，转换器阀B打开，将过滤好的转换器内和循环泵内的水重新打入管网，后将所有阀关闭将外接装置全部拆掉。
本发明结构简单，操作方便，成本低，环保效果好，清理效果好，拆卸方便，使用范围广，清渣方便。
