申请日2015.12.05
公开(公告)日2017.06.13
IPC分类号G01M3/08
摘要
新型检测废水设备，其特征在于它包括真空箱、蓄水箱、真空水槽、气泡检测装置、断管保护装置及停机传感器;所述真空水槽的入水口通过水泵Ⅱ与真空箱的出水口连接，通过水泵Ⅰ与蓄水箱出水口连接;所述真空水槽的出水口分别连接真空箱和蓄水箱;所述真空箱和蓄水箱通过真空泵连接;所述气泡检测装置及断管保护装置均安装于真空水槽内;所述断管保护装置搭在滴灌管上并与停机传感器相对应;所述滴灌管置于真空水槽内，并穿过气泡检测装置。优越性：本发明结构简单，操作方便;能够及时发现管件是否漏气，并在出现断管时及时采取停机措施，避免出现残次产品。

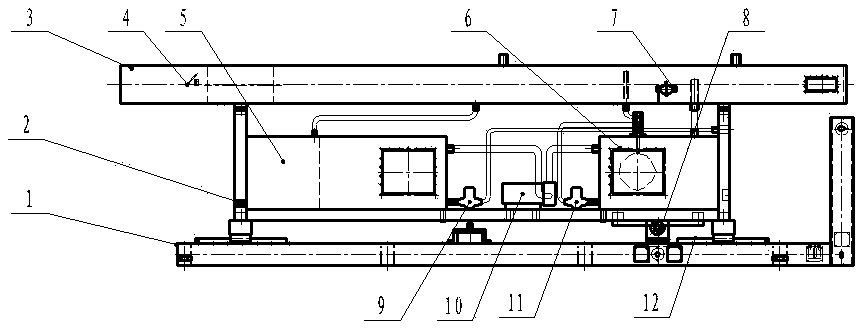

摘要附图
权利要求书
1.新型检测废水设备，其特征在于它包括真空箱、蓄水箱、真空水槽、气泡检测装置、断管保护装置及停机传感器;所述真空水槽的入水口通过水泵Ⅱ与真空箱的出水口连接，通过水泵Ⅰ与蓄水箱出水口连接;所述真空水槽的出水口分别连接真空箱和蓄水箱;所述真空箱和蓄水箱通过真空泵连接;所述气泡检测装置及断管保护装置均安装于真空水槽内;所述断管保护装置搭在滴灌管上并与停机传感器相对应;所述滴灌管置于真空水槽内，并穿过气泡检测装置。
2.根据权利要求1所述一种新型检测废水设备，其特征在于所述真空箱、蓄水箱及真空水槽安装在移动框架上;所述移动框架通过直线导轨和链轮齿条传动系统与水箱底座连接。
说明书
新型检测废水设备
(一)技术领域：
本发明涉及一种灌溉用滴灌管的加工设备，尤其是新型检测废水设备。
(二)背景技术：
目前，滴灌管的生产线通常设有冷却水箱，用于管件的成型，但是如果有漏气现象出现的，整个系统无法识别，因此会影响产品质量;另外，若生产过程中出现断管，现有设备无法进行自动识别停机，必须由人工操作，这样就降低了生产效率，增加了劳动强度。
(三)发明内容：
本发明的目的在于提供一种新型检测废水设备，它能够解决现有技术的不足，可以及时发现漏气现象，发现漏气现象后设备自动停止。
本发明的技术方案：新型检测废水设备，其特征在于它包括真空箱、蓄水箱、真空水槽、气泡检测装置、断管保护装置及停机传感器;所述真空水槽的入水口通过水泵Ⅱ与真空箱的出水口连接，通过水泵Ⅰ与蓄水箱出水口连接;所述真空水槽的出水口分别连接真空箱和蓄水箱;所述真空箱和蓄水箱通过真空泵连接;所述气泡检测装置及断管保护装置均安装于真空水槽内;所述断管保护装置搭在滴灌管上并与停机传感器相对应;所述滴灌管置于真空水槽内，并穿过气泡检测装置。
所述真空箱、蓄水箱及真空水槽安装在移动框架上;所述移动框架通过直线导轨和链轮齿条传动系统与水箱底座连接。
本发明的工作原理：真空泵从真空箱中抽真空排水到蓄水箱，真空箱与真空水槽连接实现对真空水槽抽真空;水泵Ⅱ从真空箱抽水送到真空水槽，水泵Ⅰ从蓄水箱抽水送到真空水槽;真空水槽与蓄水箱连接可以将水排放到蓄水箱;当滴管进入真空水槽内，由于真空作用形成管件，管件通过气泡检测装置，由于管件外部真空度低，内部连接大气，如果有空洞就会有气泡产生，通过气泡收集器报警;当管件出现断裂时，断管保护装置放下，传感器接触，生产线停止工作;通过链轮齿条传动系统实现水箱水循环系统的移动。
本发明的优越性：本发明结构简单，操作方便;能够及时发现管件是否漏气，并在出现断管时及时采取停机措施，避免出现残次产品。
