申请日2015.11.26
公开(公告)日2016.05.25
IPC分类号C02F9/14
摘要
本实用新型提供一种猪养殖用污水处理池，包括沉淀池、抽水装置和控制检测装置，所述沉淀池的上方设置有处理池密封盖，所述沉淀池的右侧内壁设置有池壁内管道，所述抽水装置安装在处理池密封盖的上方，所述沉淀池的右侧设置有过滤池，所述过滤池与综合反应池之间设置有排水管，所述综合反应池的右侧设置有沼气池，所述沼气池的右侧设置有净化处理池，所述净化处理池内设置有高效净化水处理器，且净化处理池的右侧设置有储水池。与现有技术相比，本实用新型具有如下的有益效果：本实用新型内设置有多个反应池，通过分批处理污水，这样缩短了污水处理时间，提高了每个反应池的效率，在每个环节得到的产物利用效率更高，降低处理成本提高了经济效益。
权利要求书

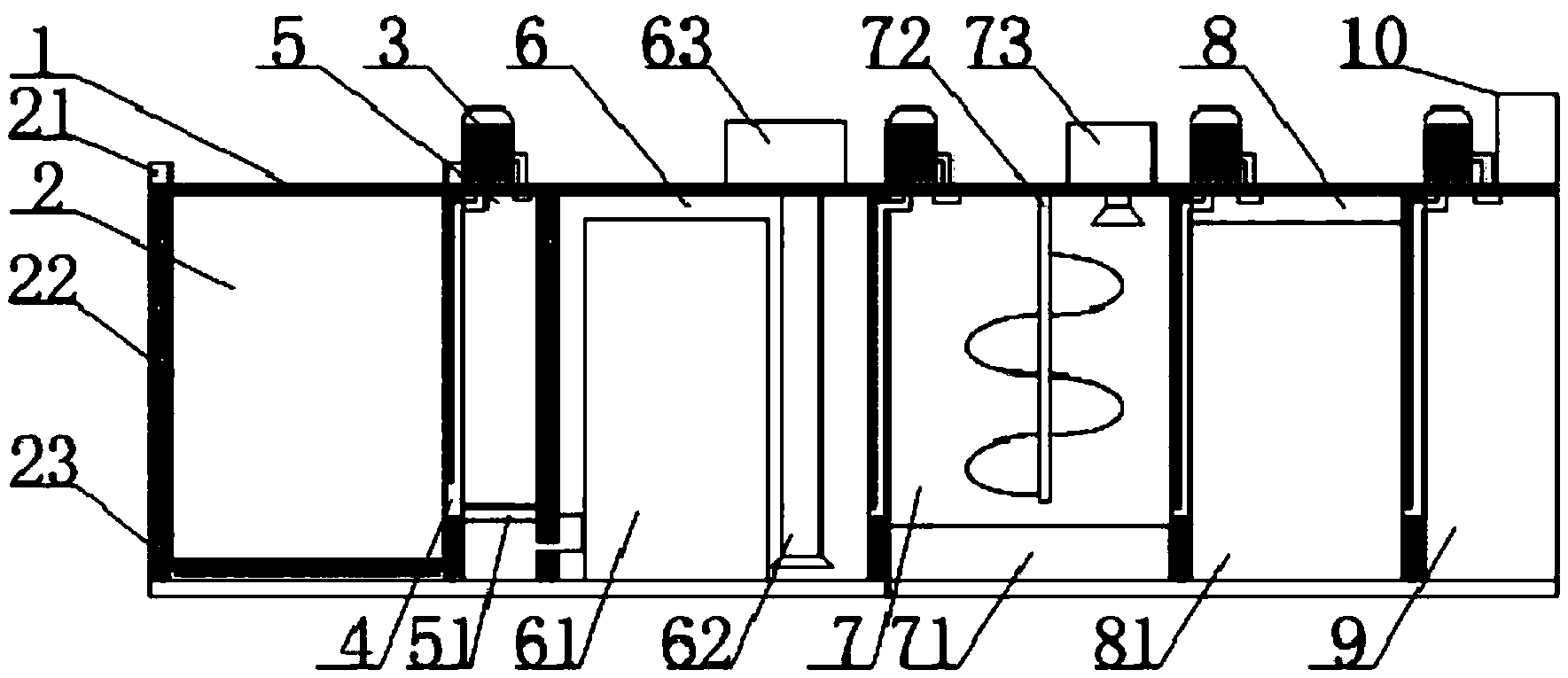

1.一种猪养殖用污水处理池，包括沉淀池(2)、抽水装置(3)和控制检测装置(10)，其特征在于：所述沉淀池(2)的上方设置有处理池密封盖(1)，且沉淀池(2)的上方设置有铰链机(21)，所述沉淀池(2)内设置有铰链(22)，所述沉淀池(2)的底部设置有筛网(23)，所述筛网(23)与铰链机(21)通过铰链(22)连接，所述沉淀池(2)的右侧内壁设置有池壁内管道(4)，所述抽水装置(3)安装在处理池密封盖(1)的上方，且抽水装置(3)与池壁内管道(4)通过水管连接，所述沉淀池(2)的右侧设置有过滤池(5)，所述过滤池(5)的内部设置有水力滤网(51)，且过滤池(5)的右侧设置有综合反应池(6)，所述过滤池(5)与综合反应池(6)之间设置有排水管，所述综合反应池(6)的右侧设置有沼气池(7)，所述沼气池(7)的右侧设置有净化处理池(8)，所述净化处理池(8)内设置有高效净化水处理器(81)，且净化处理池(8)的右侧设置有储水池(9)，所述控制检测装置(10)安装在储水池(9)的上方。
2.根据权利要求1所述的一种猪养殖用污水处理池，其特征在于：所述抽水装置(3)上设置有抽水泵(31)、水质检测仪(32)和出水口(33)。
3.根据权利要求1所述的一种猪养殖用污水处理池，其特征在于：所述沉淀池(2)、综合反应池(6)、沼气池(7)和净化处理池(8)的右侧池壁上均设置有池壁内管道。
4.根据权利要求1所述的一种猪养殖用污水处理池，其特征在于：所述沉淀池(2)、综合反应池(6)、沼气池(7)和净化处理池(8)的右上方均设置有抽水装置(3)。
5.根据权利要求1所述的一种猪养殖用污水处理池，其特征在于：所述综合反应池(6)内设置有UASB反应装置(61)、气提排泥管(62)和气提装置(63)。
6.根据权利要求5所述的一种猪养殖用污水处理池，其特征在于：所述气提排泥管(62)安装在气提装置(63)上。
7.根据权利要求1所述的一种猪养殖用污水处理池，其特征在于：所述沼气池(7)上设置有沼泥处理装置(71)、搅拌杆(72)和沼气收集处理器(73)。
说明书
一种猪养殖用污水处理池
技术领域
本实用新型是一种猪养殖用污水处理池，属于家畜养殖设备领域。
背景技术
据相关文献报道，原国家环境保护总局曾对全国23个省(区)、市规模化畜禽养殖业污染状况抽样调查表明，全国畜禽粪便及污水产生量超过200亿吨，是工业固体废弃物产生量的2.4倍，畜禽粪便化学需氧量(COD)远远超过我国工业废水和生活污水COD排放量之和。畜禽养殖污染已经成为继工业污染、生活污染之后的第三大污染源，成为我国农业面污染的主要原因之一。高浓度的污水排入江河湖泊中，造成地表水、地下水质不断恶化，从而造成环境严重污染，直接危害人们的身体健康，也严重制约了养殖行业的发展。畜禽养殖废水处理目前已引起养殖场业主及有关部门的高度重视，采取一系列防治措施及选用经济、高效的处理技术已刻不容缓。随着国家污水排放标准日益更新，高浓度养殖废水如何达到标准排放问题更加突出，现有的养殖用处理池存在着占地面积较大，处理时间长，建设成本高，在处理过程中得到的产物不能有效利用等问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种猪养殖用污水处理池，以解决上述背景技术中提出的问题,本实用新型使用方便，便于操作，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种猪养殖用污水处理池，包括沉淀池、抽水装置和控制检测装置，所述沉淀池的上方设置有处理池密封盖，且沉淀池的上方设置有铰链机，所述沉淀池内设置有铰链，所述沉淀池的底部设置有筛网，所述筛网与铰链机通过铰链连接，所述沉淀池的右侧内壁设置有池壁内管道，所述抽水装置安装在处理池密封盖的上方，且抽水装置与池壁内管道通过水管连接，所述沉淀池的右侧设置有过滤池，所述过滤池的内部设置有水力滤网，且过滤池的右侧设置有综合反应池，所述过滤池与综合反应池之间设置有排水管，所述综合反应池的右侧设置有沼气池，所述沼气池的右侧设置有净化处理池，所述净化处理池内设置有高效净化水处理器，且净化处理池的右侧设置有储水池，所述控制检测装置安装在储水池的上方。
进一步地，所述抽水装置上设置有抽水泵、水质检测仪和出水口。
进一步地，所述沉淀池、综合反应池、沼气池和净化处理池的右侧池壁上均设置有池壁内管道。
进一步地，所述沉淀池、综合反应池、沼气池和净化处理池的右上方均设置有抽水装置。
进一步地，所述综合反应池内设置有UASB反应装置、气提排泥管和气提装置。
进一步地，所述气提排泥管安装在气提装置上。
进一步地，所述沼气池上设置有沼泥处理装置、搅拌杆和沼气收集处理器。
本实用新型的有益效果：本实用新型的一种猪养殖用污水处理池，本实用新型采用分批次污水处理方式，分批处理可以保证每个处理系统利用效率更高，保障了处理效果，不会出现在流水式处理不洁净的情况，污水先在沉淀池内进行沉淀通过沉淀池上的铰链机将铰链卷起带起沉淀池内的筛网将沉淀池内的固体收集上来，再将内部的污水通过抽水装置抽取到过滤池内，这样可以避免污水内的大型废料堵塞后面的装置，每一次处理达标后的污水在抽水装置的检测反馈到控制箱内，通过控制箱来及时调节污水的调动，这样更加高效，处理流程更加简单
