申请日2015.12.05
公开(公告)日2017.06.13
IPC分类号C02F9/04; C02F11/12
摘要
本发明属于化工机械领域，尤其涉及一种废水脱硫装置，包括控制装置、执行装置、废水处理装置、污泥处理装置，所述控制装置经执行装置连接于废水处理装置，所述废水处理装置经排污管连接于污泥处理装置，本发明解决了脱硫效果不明显、脱硫不彻底的问题，具有脱硫效果好、节能的有益技术效果。

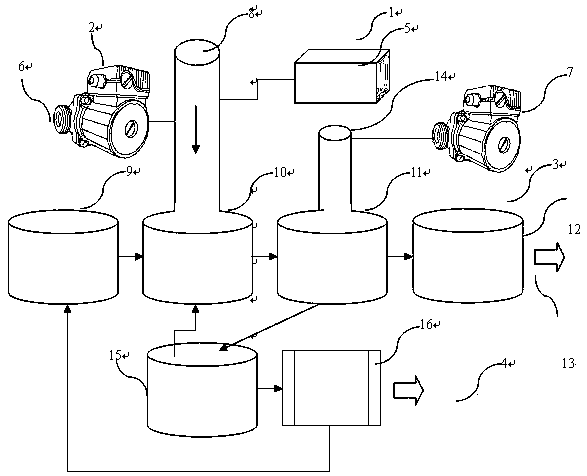

摘要附图
权利要求书
1.一种废水脱硫装置，其特征在于包括控制装置、执行装置、废水处理装置、污泥处理装置，所述控制系统包括PH自控装置，所述执行装置包括提升泵、计量泵，所述废水处理装置包括废水入口、集水池、中和池、絮凝池、浓缩澄清池、废水出口、絮凝剂入口，所述污泥处理装置包括污泥浓缩池、污泥脱水机，所述中和池内设置有氢氧化钙乳液，所述浓缩澄清池内设置有絮凝剂，所述控制装置经执行装置连接于废水处理装置，所述废水处理装置经排污管连接于污泥处理装置，所述PH自控装置电连接于提升泵，所述PH自控装置电连接于计量泵，所述提升泵经废水入口连接于中和池，所述中和池经废水管连接于絮凝池，所述絮凝池经废水管连接于浓缩澄清池，所述浓缩澄清池经废水管连接于废水出口，所述絮凝剂经絮凝剂入口连接于絮凝池，所述絮凝池经排污管连接于污泥浓缩池，所述污泥浓缩池经排污管连接于污泥脱水机，所述污泥脱水机经清水管连接于清水池，所述清水池经清水管连接于中和池。
2.根据权利要求1所述的一种废水脱硫装置，其特征在于所述中和池内设置搅拌器。
3.根据权利要求1所述的一种废水脱硫装置，其特征在于所述絮凝池内设置搅拌器。
4.根据权利要求1所述的一种废水脱硫装置，其特征在于所述浓缩澄清池内设置在线检测仪。
5.根据权利要求1所述的一种废水脱硫装置，其特征在于所述清水池内设置增压泵。
说明书
一种废水脱硫装置
技术领域
本发明属于化工机械领域，尤其涉及一种废水脱硫装置。
背景技术
为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，必须从系统中排放一定量的废水，废水主要来自石膏脱水和清洗系统。废水中含有的杂质主要包括悬浮物、过饱和的亚硫酸盐、硫酸盐以及重金属，其中很多是国家环保标准中要求严格控制的第一类污染物，现有技术中脱硫效果不明显，废水经废水出口流出后硫含量依然很高，脱硫效果并不彻底。
发明内容
本发明提供一种废气处理系统，以解决上述背景技术中现有的废水脱硫效果不明显、脱硫不彻底的问题。
本发明所解决的技术问题采用以下技术方案来实现：本发明提供一种废水脱硫装置，其特征在于，包括控制装置、执行装置、废水处理装置、污泥处理装置，所述控制系统包括PH自控装置，所述执行装置包括提升泵、计量泵，所述废水处理装置包括废水入口、集水池、中和池、絮凝池、浓缩澄清池、废水出口、絮凝剂入口，所述污泥处理装置包括污泥浓缩池、污泥脱水机，所述中和池内设置有氢氧化钙乳液，所述浓缩澄清池内设置有絮凝剂，所述控制装置经执行装置连接于废水处理装置，所述废水处理装置经排污管连接于污泥处理装置，所述自控装置电连接于提升泵，所述自控装置电连接于计量泵，所述提升泵经废水入口连接于中和池，所述中和池经废水管连接于絮凝池，所述絮凝池经废水管连接于浓缩澄清池，所述浓缩澄清池经废水管连接于废水出口，所述絮凝剂经絮凝剂入口连接于絮凝池，所述絮凝池经排污管连接于污泥浓缩池，所述污泥浓缩池经排污管连接于污泥脱水机，所述污泥脱水机经清水管连接于清水池，所述清水池经清水管连接于中和池。
进一步，所述中和池内设置搅拌器。
进一步，所述絮凝池内设置搅拌器。
进一步，所述浓缩澄清池内设置在线检测仪。
进一步，所述清水池内设置增压泵。
本发明的有益效果为：
1本专利的包括包括控制装置、执行装置、废水处理装置、污泥处理装置，所述控制装置经执行装置连接于废水处理装置，所述废水处理装置经排污管连接于污泥处理装置，使得二次脱硫效果明显，具有脱硫更彻底的有益技术效果。
2本专利所述执行装置包括提升泵、计量泵，所述清水池内设置增压泵设置这些执行装置的技术手段，使得废水处理和污泥的流动产生更大的动力，具有增加系统稳定性的有益技术效果。
3本专利所述自控装置电连接于计量泵，使得絮凝剂的含量更加精确，有利于提高脱硫效果。
4本专利结构简单，易于安装，节省了人工成本。
5本专利所述絮凝池经排污管连接于污泥浓缩池，所述污泥浓缩池经排污管连接于污泥脱水机，所述污泥脱水机经清水管连接于清水池，所述清水池经清水管连接于中和池，由于采用这一技术手段解决了脱水后残余水溶液的处理问题，具有节能的有益技术效果。
6本专利从整体上解决了脱硫效果不明显、脱硫不彻底的问题，具有脱硫效果好、节能的有益技术效果。
