申请日2015.11.17
公开(公告)日2016.05.04
IPC分类号B01D21/02
摘要
本实用新型公开了一种处理高盐度废水的中心传动浓缩机轨道，包括轨道本体，轨道本体的上部对称设有两个滑轮限位凸台，滑轮限位凸台之间形成滑轮轨道，轨道本体的外侧设有扩展台，轨道本体的下部设有钢丝网骨架胶皮衬垫。本实用新型的优点在于，滑轮限位凸台之间形成滑轮轨道，保证了滑轮的稳定性，避免了滑轮偏离轨道现象的发生，轨道本体的外侧设有扩展台，有效的保护轨道本体，方便工作人员进行检查，轨道本体的下部设有钢丝网骨架胶皮衬垫，钢丝网骨架胶皮衬垫抗腐蚀性更强，生产过程中不易被腐蚀，不会造成轨道的塌陷，延长了轨道的使用寿命，轨道本体的焊缝处设有焊缝加固件，保证轨道在长期的使用过程中不会发生焊缝易断裂、卷起的现象。
权利要求书
1.一种处理高盐度废水的中心传动浓缩机轨道，包括轨道本体(1)，其特征在于：所述轨道本体(1)的上部对称设有两个滑轮限位凸台(2)，所述滑轮限位凸台(2)之间形成滑轮轨道(3)，所述轨道本体(1)的外侧设有扩展台(4)，所述轨道本体(1)的下部设有钢丝网骨架胶皮衬垫(6)。
2.如权利要求1所述的一种处理高盐度废水的中心传动浓缩机轨道，其特征在于：所述轨道本体(1)的焊缝处设有焊缝加固件(5)。
3.如权利要求2所述的一种处理高盐度废水的中心传动浓缩机轨道，其特征在于：所述扩展台(4)的下部设有扩展台加固杆(7)。
说明书
一种处理高盐度废水的中心传动浓缩机轨道
技术领域
本实用新型属于废水处理设备配套辅助设备领域，具体涉及一种处理高盐度废水的中心传动浓缩机轨道。
背景技术
在含盐度较高的废水处理中，泥水由给料管进入浓缩机中央的稳流筒内，稳流筒的下部边缘浸没在澄清水面以下，泥水经稳流筒向四周扩散，并进行沉淀，清水从周边溢流槽排出，污泥由底部耙齿刮至中心的卸载筒，由泥泵排出，浓缩机在长期的运行过沉中存在很多问题，由于池内污水会发出腐蚀性气体，导致轨道胶泥衬垫层腐蚀严重，部分衬垫塌陷，仅靠轨道钢板受力，缩短了轨道的使用寿命，衬垫塌陷部位容易发生轨道塌陷现象;轨道之间采用焊接的连接方式，轨道与胶泥衬垫间没有预埋件，在长时间运行过程中易发生焊缝断裂的现象，导致轨道受力不均，轨道焊接处易卷起，滑轮在轨道上运行时易将断裂卷起的钢板卷入滑轮;滑轮在长时间的运行过程中易发生偏离轨道的现象，影响正常的生产。
实用新型内容
本实用新型的目的是提供一种处理高盐度废水的中心传动浓缩机轨道，以解决现有技术中胶泥衬垫易被腐蚀造成轨道塌陷，轨道使用寿命短，轨道焊缝易断裂、卷起，滑轮易发生偏离轨道的问题。

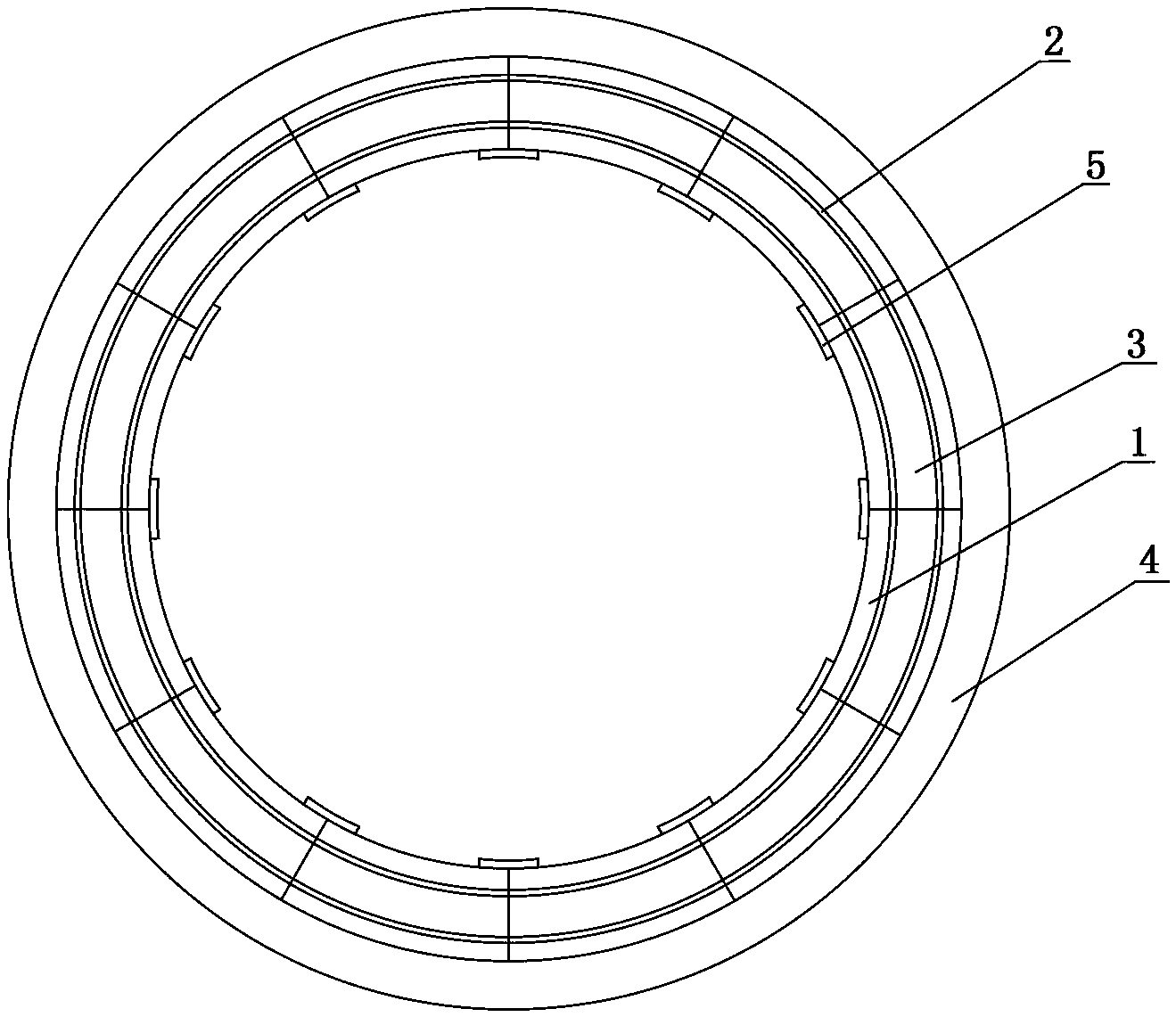

为达到上述目的，本实用新型的技术方案是：一种处理高盐度废水的中心传动浓缩机轨道，包括轨道本体1，轨道本体1的上部对称设有两个滑轮限位凸台2，滑轮限位凸台2之间形成滑轮轨道3，轨道本体1的外侧设有扩展台4，轨道本体1的下部设有钢丝网骨架胶皮衬垫6。
优选的，轨道本体1的焊缝处设有焊缝加固件5。
优选的，扩展台4的下部设有扩展台加固杆7。
本实用新型的优点在于：轨道本体的上部对称设有两个滑轮限位凸台，滑轮限位凸台之间形成滑轮轨道，保证了滑轮可以安全、稳定的在滑轮轨道内运行，避免了滑轮偏离轨道现象的发生，轨道本体的外侧设有扩展台，不仅可以有效的保护轨道本体，而且方便了工作人员对轨道本体进行检查，轨道本体的下部设有钢丝网骨架胶皮衬垫，钢丝网骨架胶皮衬垫抗腐蚀性更强，在长期的生产过程中不易被腐蚀，不会造成轨道的塌陷，延长了轨道的使用寿命，轨道本体的焊缝处设有焊缝加固件，保证了轨道在长期的使用过程中不会发生焊缝易断裂、卷起的现象。
