申请日2015.11.26
公开(公告)日2016.05.18
IPC分类号C02F9/10; C02F1/02; C02F1/38
摘要
本实用新型的一种硫化促进剂NS含盐废水的处理装置，包括原料罐、换热器和结晶器，原料罐的出液口连接换热器的进液口，换热器的出液口连接结晶器的进液口，结晶器的浓缩液出口连接有离心机，结晶器的二次蒸汽出口连接有蒸汽压缩机，蒸汽压缩机的蒸汽出口连接换热器的蒸汽入口，换热器的凝水出口连接有冷凝水存储罐，离心机的晶体出口连接有晶体存储罐，离心机的液体出口连接原料罐的进液口。本实用新型的有益效果是：蒸汽能够再次利用，减少了蒸汽的使用量，扩大了本实用新型的应用范围，而且稳定可靠，运行能耗低，抗垢性强。
权利要求书
1.一种硫化促进剂NS含盐废水的处理装置，其特征在于：包括原料罐、换热器和结晶器，所述原料罐的出液口连接换热器的进液口，换热器的出液口连接结晶器的进液口，所述结晶器的浓缩液出口连接有离心机，结晶器的二次蒸汽出口连接有蒸汽压缩机，所述蒸汽压缩机的蒸汽出口连接换热器的蒸汽入口，换热器的凝水出口连接有冷凝水存储罐，所述离心机的晶体出口连接有晶体存储罐，离心机的液体出口连接原料罐的进液口。
2.根据权利要求1所述硫化促进剂NS含盐废水的处理装置，其特征在于：所述结晶器采用FC型MVR结晶器。
说明书
一种硫化促进剂NS含盐废水的处理装置
技术领域
本实用新型涉及一种硫化促进剂NS含盐废水的处理装置。
背景技术
目前在化工生产中，废水处理问题是困扰化工企业发展的瓶颈，也是化工项目建设必须要一并解决的问题，而次氯滴加法合成NS含盐废水的处理，由于含有大量有机物，又是化工废水处理中难题，首先多效蒸发分离盐是技术水平没有问题的成熟工艺，但是其高昂的处理成本以及较大的蒸汽使用量使得该技术的应用受到限制，有机物的堵塞也使得该多效蒸发逊色很多，并且因为含盐量导致的沸点升高，使多效蒸发的效数受到了限制，所以决定了该技术的高运行成本。
发明内容
为解决以上技术上的不足，本实用新型提供了一种运行成本低，节约能源的硫化促进剂NS含盐废水的处理装置。
本实用新型是通过以下措施实现的：

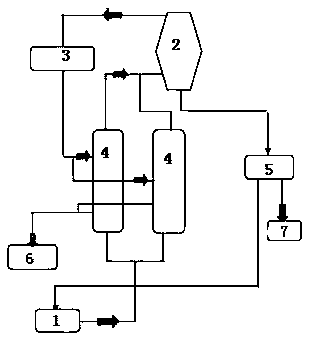

本实用新型的一种硫化促进剂NS含盐废水的处理装置，包括原料罐、换热器和结晶器，所述原料罐的出液口连接换热器的进液口，换热器的出液口连接结晶器的进液口，所述结晶器的浓缩液出口连接有离心机，结晶器的二次蒸汽出口连接有蒸汽压缩机，所述蒸汽压缩机的蒸汽出口连接换热器的蒸汽入口，换热器的凝水出口连接有冷凝水存储罐，所述离心机的晶体出口连接有晶体存储罐，离心机的液体出口连接原料罐的进液口。
上述结晶器采用FC型MVR结晶器。
本实用新型的有益效果是：蒸汽能够再次利用，减少了蒸汽的使用量，扩大了本实用新型的应用范围，而且稳定可靠，运行能耗低，抗垢性强。
