申请日2015.11.17
公开(公告)日2016.11.30
IPC分类号B01D53/00; C02F9/02; B08B15/04
摘要
本实用新型的废水、废气预处理装置，包括污水池、与所述污水池的气体连通的废气预处理装置以及与所述污水池的液体连通的废水预处理装置，通过在污水池设置与污水池的气体连通的废气预处理装置对废气进行预处理以及与污水池的液体连通的废水预处理装置对废水进行预处理，从而实现了减少废气含量的同时及时排除污水池内废液、废气，使得生产装置污水池恶臭气体气味减小的效果。
权利要求书
1.一种废水、废气预处理装置，包括：
污水池;
与所述污水池的气体连通的废气预处理装置;以及
与所述污水池的液体连通的废水预处理装置。
2.根据权利要求1所述的废水、废气预处理装置，其特征在于，所述废气预处理装置包括与所述污水池气体连通的吸风管、与所述吸风管气体连通的至少一个放空气冷凝器以及与所述至少一个放空气冷凝器气体连通的废气输送风机，其中，所述至少一个放空气冷凝器的冷凝液体出口与所述污水池液体连通。
3.根据权利要求2所述的废水、废气预处理装置，其特征在于，还包括烟囱，所述烟囱的废气入口与所述吸风管气体连通，并且所述烟囱的冷凝液体出口与所述污水池液体连通，其中所述废气入口在所述烟囱上的高度高于所述冷凝液体出口。
4.根据权利要求1所述的废水、废气预处理装置，其特征在于，所述污水池分为A、B、C、D四个区域;
所述A区域与所述B区域由第一隔板隔开并且底部与所述B区域液体连通;所述B区域的下部与所述C区域的下部由第二隔板隔开且所述B区域的上部与所述C区域的上部连通;
所述C区域的上部与所述D区域的上部由第三隔板隔开且所述C区域的下部与所述D区域的下部由第四隔板隔开，并且所述第三隔板与所述第四隔板沿水平方向前后间隔开，且所述第三隔板的下端位于所述第四隔板的上端的水平下方;
其中，所述A区域的底部水平高度等于所述第四隔板的上端水平高度并小于所述第二隔板的水平高度。
5.根据权利要求4所述的废水、废气预处理装置，其特征在于，所述废水预处理装置设置在所述D区域的上方，所述废水预处理装置包括水预处理泵和水预处理冷却器，所述水预处理泵的废水入口与所述D区域液体 连通并且所述水预处理泵的废水出口与所述水预处理冷却器液体连通，所述水预处理冷却器的废水出口与废水处理装置液体连通。
6.根据权利要求5所述的废水、废气预处理装置，其特征在于，所述水预处理冷却器的废水出口还与污水池液体连通。
7.根据权利要求4所述的废水、废气预处理装置，其特征在于，所述A区域底部与所述B区域通过钢性套管液体连通。
8.根据权利要求1所述的废水、废气预处理装置，其特征在于，所述污水池上方由钢平台覆盖。
9.根据权利要求1所述的废水、废气预处理装置，其特征在于，所述污水池为两个，其中一个为工作池，另一个为备用池。
说明书
一种废水、废气预处理装置
技术领域
本实用新型属于废水及废气处理技术领域，特别涉及的是一种乙丙橡胶生产中的废水及废气预处理装置。
背景技术
在橡胶工业生产中，其废气的90%以上为挥发性有机物，该物质对大气会产生严重的危害，也影响到周边居民的身体健康。我国国内的石油化工生产企业对待废气的方式，往往是降低浓度后进行排放或者不经过任何处理就直接排放，危害十分严重。因此，对橡胶生产中伴随的废气进行挥发性有机物的清理是十分重要的课题。
乙丙橡胶生产过程中会产生含己烷、5-亚乙基-2-降冰片烯(ENB)的恶臭气体，在未经过地下管网流至厂区中央污水处理设施统一处理前，废液一般收集在污水池中，由于污水池系统并非完全密闭，恶臭气体不可避免的会排放到装置周围，给周围工作人员和居民带来影响。
在现有技术中，处理装置运行一段时间污水池会沉积较多污泥，需定期捞出，处理时会影响正常废液排放。
实用新型内容
本实用新型通过提供一种废水、废气预处理装置，实现了减少废气含量的同时及时排除污水池内废液、废气，使得生产装置污水池恶臭气体气味减小。
本实用新型提供一种废水、废气预处理装置，包括：污水池;与污水池的气体连通的废气预处理装置;以及与污水池的液体连通的废水预处理装置。

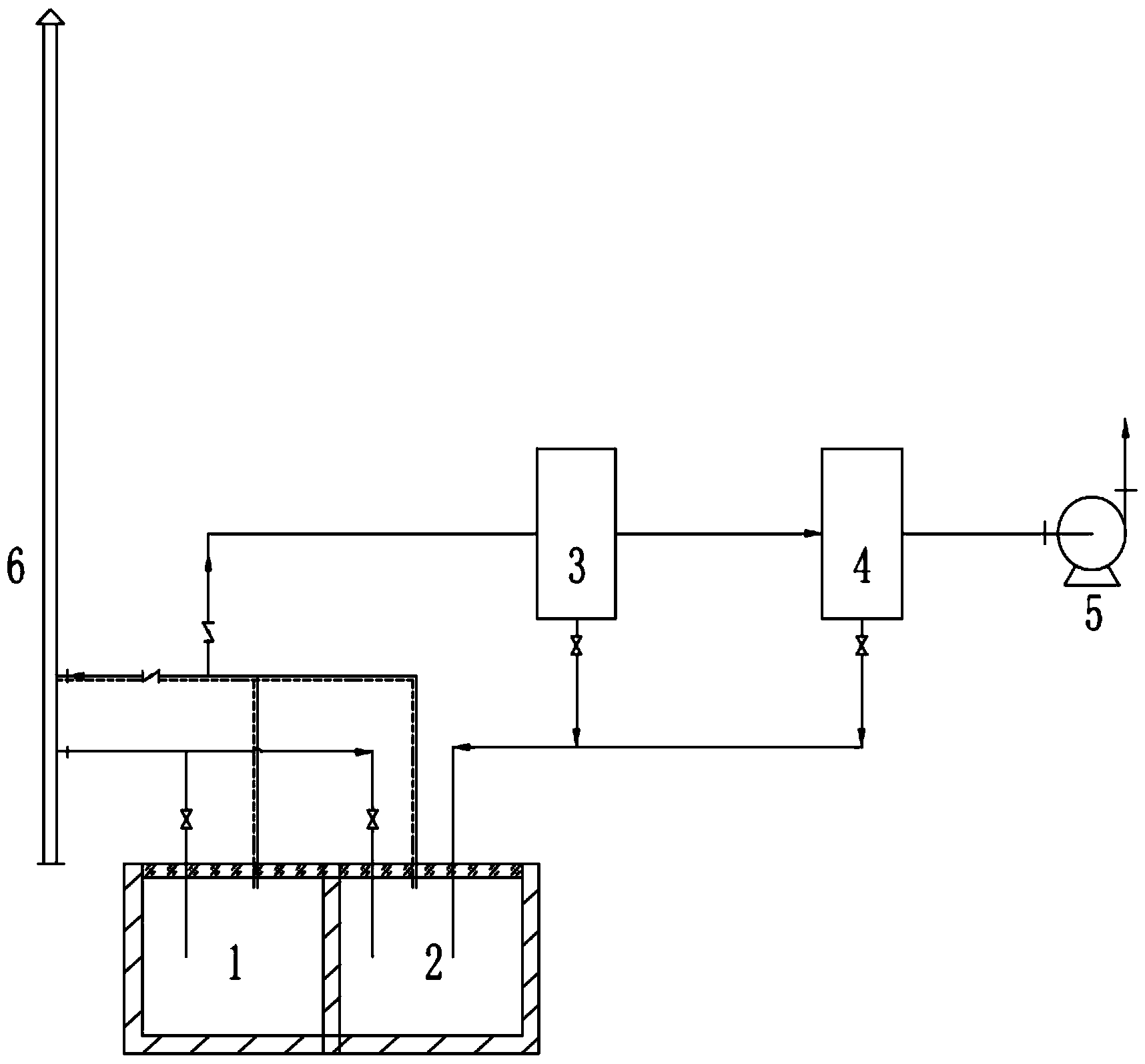

根据本实用新型，废气预处理装置包括与污水池气体连通的吸风管、 与吸风管气体连通的至少一个放空气冷凝器以及与至少一个放空气冷凝器气体连通的废气输送风机，其中，至少一个放空气冷凝器的冷凝液体出口与污水池液体连通。
根据本实用新型，废水、废气预处理装置还包括烟囱，烟囱的废气入口与吸风管气体连通，并且烟囱的冷凝液体出口与污水池液体连通，其中废气入口在烟囱上的高度高于冷凝液体出口。
根据本实用新型，污水池分为A、B、C、D四个区域;A区域与B区域由第一隔板隔开并且底部与B区域液体连通;B区域的下部与C区域的下部由第二隔板隔开且B区域的上部与C区域的上部连通;C区域的上部与D区域的上部由第三隔板隔开且C区域的下部与D区域的下部由第四隔板隔开，并且第三隔板与第四隔板沿水平方向前后间隔开，且第三隔板的下端位于第四隔板的上端的水平下方;其中，A区域的底部水平高度等于第四隔板的上端水平高度并小于第二隔板的水平高度。
根据本实用新型，废水预处理装置设置在D区域的上方，废水预处理装置包括水预处理泵和水预处理冷却器，水预处理泵的废水入口与D区域液体连通并且水预处理泵的废水出口与水预处理冷却器液体连通，水预处理冷却器的废水出口与废水处理装置液体连通。
根据本实用新型，水预处理冷却器的废水出口还与污水池液体连通。
根据本实用新型，A区域底部与B区域通过钢性套管液体连通。
根据本实用新型，污水池上方由钢平台覆盖。
根据本实用新型，污水池为两个，其中一个为工作池，另一个为备用池。
本实用新型的有益效果：
本实用新型的一种废水、废气预处理装置，通过在污水池设置与污水池的气体连通的废气预处理装置以及与污水池的液体连通的废水预处理装置，从而实现了减少废气含量的同时及时排除污水池内废液、废气，使得生产装置污水池恶臭气体气味减小的效果。
