申请日2015.12.04
公开(公告)日2016.04.06
IPC分类号G05B19/05
摘要
本实用新型公开了一种基于GPRS的物联网终端应用到污水处理监控系统，包括：终端电阻一，所述的终端电阻一与PLC主站连接，所述的PLC主站与变频器连接，所述的变频器分别与电机和远程输出设备连接，所述的远程输出设备与远程输入设备连接，所述的远程输入设备与远程A/D模块连接。各现场智能设备分别作为一个网络节点，通过现场总线实现各节点之间、现场节点与上位机之间的信息传递与沟通。向上传送信息实现资源共享、集中管理，向下延伸扩大控制规模、分散控制，完成各种复杂的综合自动化功能。
摘要附图
权利要求书

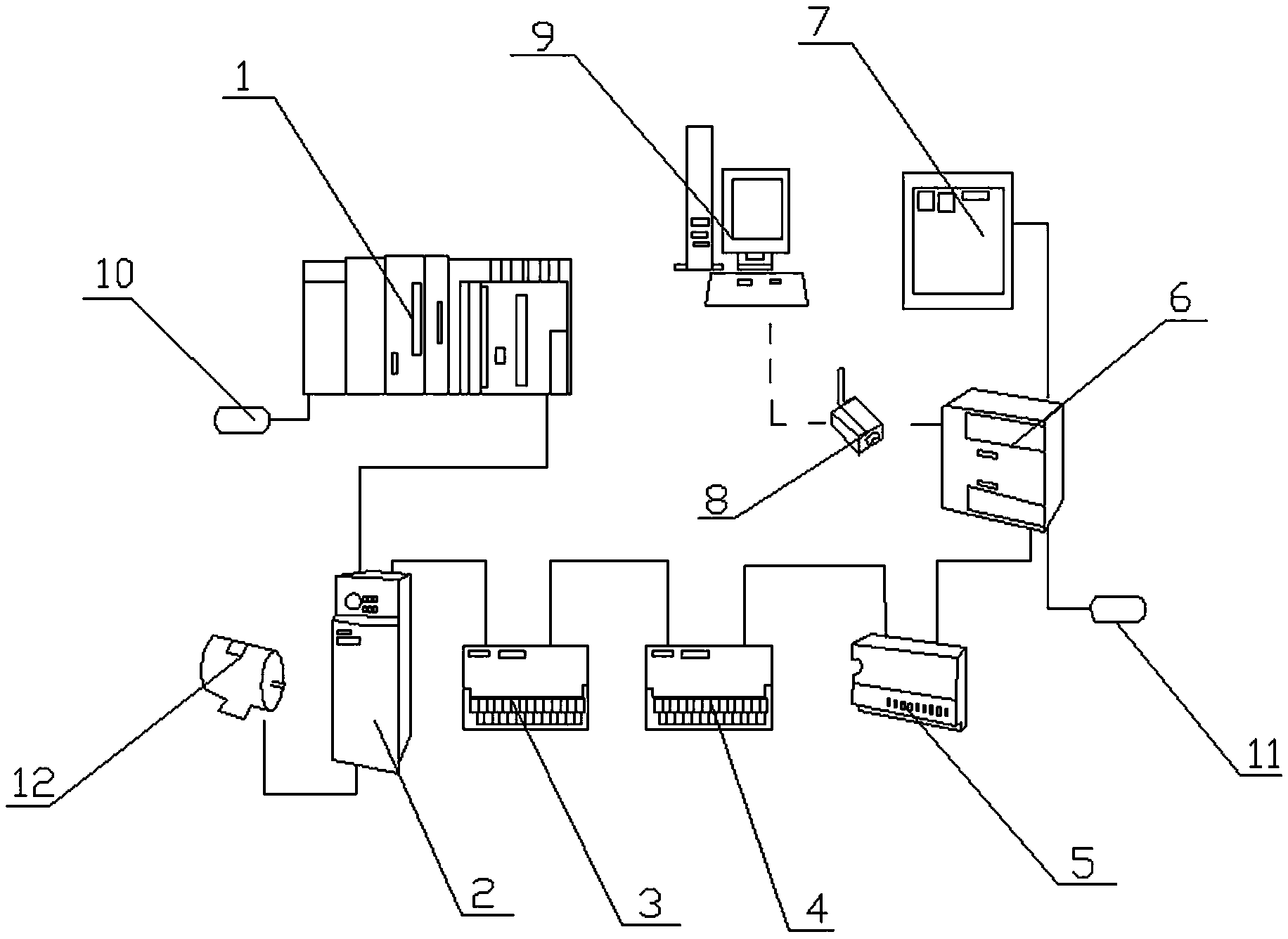

1.一种基于GPRS的物联网终端应用到污水处理监控系统，包括：终端电阻一(10)，其特征是：所述的终端电阻一(10)与PLC主站(1)连接，所述的PLC主站(1)与变频器(2)连接，所述的变频器(2)分别与电机(12)和远程输出设备(3)连接，所述的远程输出设备(3)与远程输入设备(4)连接，所述的远程输入设备(4)与远程A/D模块(5)连接。
2.根据权利要求1所述的一种基于GPRS的物联网终端应用到污水处理监控系统，其特征是：所述的远程A/D模块(5)与PLC从站(6)连接，所述的PLC从站(6)分别与终端电阻二(11)和HMI的触摸屏人机界面(7)接口连接，所述的PLC从站(6)通过无线网络传输给DTU(8)，所述的DTU(8)通过GPRS与上位机监控(9)连接。
3.根据权利要求2所述的一种基于GPRS的物联网终端应用到污水处理监控系统，其特征是：所述的上位机监控(9)系统与所述的HMI的触摸屏人机界面(7)构成SCADA系统，所述的SCADA系统即数据采集与监视控制系统。
4.根据权利要求1所述的基于GPRS的物联网终端应用到污水处理监控系统，其特征是：所述的PLC主站(1)、所述的变频器(2)，所述的远程输入设备(3)、所述的远程输出设备(4)、所述的远程A/D模块(5)和所述的PLC从站(6)构成污水处理的CC-Link现场总线控制网络。
5.根据权利要求1或2所述的基于GPRS的物联网终端应用到污水处理监控系统，其特征是：所述的远程A/D模块(5)为数字模拟信号转换器，所述的DTU(8)为数据传输单元。
说明书
一种基于GPRS的物联网终端应用到污水处理监控系统
技术领域
本实用新型涉及污水处理监控领域，具体为一种基于GPRS的物联网终端应用到污水处理监控系统。
背景技术
在传统污水处理工业中，一直存在着监测节点分散，有线网络数据传输有限污水处理作为工业生产的附加产业，为提高生产效益,降低工程费用，实现远程监控、少人甚至无人监管具有重要的意义，将网络覆盖范围更广、网络连接更方便的GPRS技术应用到污水处理监控系统，与工业现场的传感器相融合，从根本上解决原有问题，实现工业现场的远程实时监控。
在污水处理工艺中，需要设置大量的数据采集节点,如液位，PH值，电导率，含氧量等，现场总线技术虽然解决了布线简单、高速通讯、维护方便等问题，但毕竟信号传输距离有限。对于污水处理厂而言，存在大量传感器、控制器等现场设备，他们通常相当零散的分布在较大的范围内，由他们构成的控制底层网络，单个节点的控制信息量不大，信息传输的任务较简单，但对其传输信息的实时性、快速性要求较高。又因为污水处理的水池体积都较为庞大，更导致数据采集点相对分散，距离远，不便于集中管理。
发明内容
本实用新型的目的在于提供一种基于GPRS的物联网终端应用到污水处理监控系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于GPRS的物联网终端应用到污水处理监控系统，包括：终端电阻一，所述的终端电阻一与PLC主站连接，所述的PLC主站与变频器连接，所述的变频器分别与电机和远程输出设备连接，所述的远程输出设备与远程输入设备连接，所述的远程输入设备与远程A/D模块连接。
优选的，所述的远程A/D模块与PLC从站连接，所述的PLC从站分别与终端电阻二和HMI的触摸屏人机界面接口连接，所述的PLC从站通过无线网络传输给DTU，所述的DTU通过GPRS与上位机监控连接。
优选的，所述的上位机监控系统与所述的HMI的触摸屏人机界面构成SCADA系统，所述的SCADA系统即数据采集与监视控制系统。
优选的，所述的PLC主站、所述的变频器，所述的远程输入设备、所述的远程输出设备、所述的远程A/D模块和所述的PLC从站构成污水处理的CC-Link现场总线控制网络。
优选的，所述的远程A/D模块为数字模拟信号转换器，所述的DTU为数据传输单元。
与现有技术相比，本实用新型的有益效果是：(1)各现场智能设备分别作为一个网络节点，通过现场总线实现各节点之间、现场节点与上位机之间的信息传递与沟通。向上传送信息实现资源共享、集中管理，向下延伸扩大控制规模、分散控制，完成各种复杂的综合自动化功能。(2)CC-Link现场总线技术具有节省配线，实现高速通信，使系统更加具有灵活性的特点。同时具有丰富的功能：简单的系统组态功能，自动刷新功能，丰富的RAS功能，预约站功能，备用主站功能，子站脱离功能，自动上线功能，监控功能等。(3)CC-Link现场总线网络将网络技术运用于控制系统，极大的提高了控制系统的灵活性和可靠性，能够实现控制系统的一体化和协调性(4)本系统针对分布范围广、布局复杂的污水处理控制系统提出了一种较好的方法，应用三菱Q系列PLC等设备及GPRS无线通讯技术，构建了基于GPRS的物联网终端污水处理网络控制系统，实现了无线远程多级监控，该系统在实际应用中能够运行正常，性能稳定、可靠，监控界面友好直观，操作简便，这种无线传感器网络的应用，使自动控制系统更加具有实用性和灵活性。
