申请日2015.12.04
公开(公告)日2016.02.24
IPC分类号C02F1/00; G05B19/05
摘要
本发明公开了一种小型工业废水处理装置的控制系统，包括PLC单元，与所述的PLC单元通讯连接的显示屏，所述的小型工业废水处理装置的水箱内设置有与所述的PLC单元通讯连结的具有高低位报警输出的液位传感器，所述的小型工业废水处理装置的离心泵、搅拌装置和曝气装置分别与所述的PLC单元可控连接。本发明通过PLC单元采集个水箱内高低液位，限定了每个水箱应达到的液位区间，并自动和PLC单元相关联，并自动开闭离心泵的启停，做到水位恒定。同时将加药装置和曝气装置以及搅拌装置控制联合，可有效实现功能上的叠加和加成，对水质有良好的反应作用。

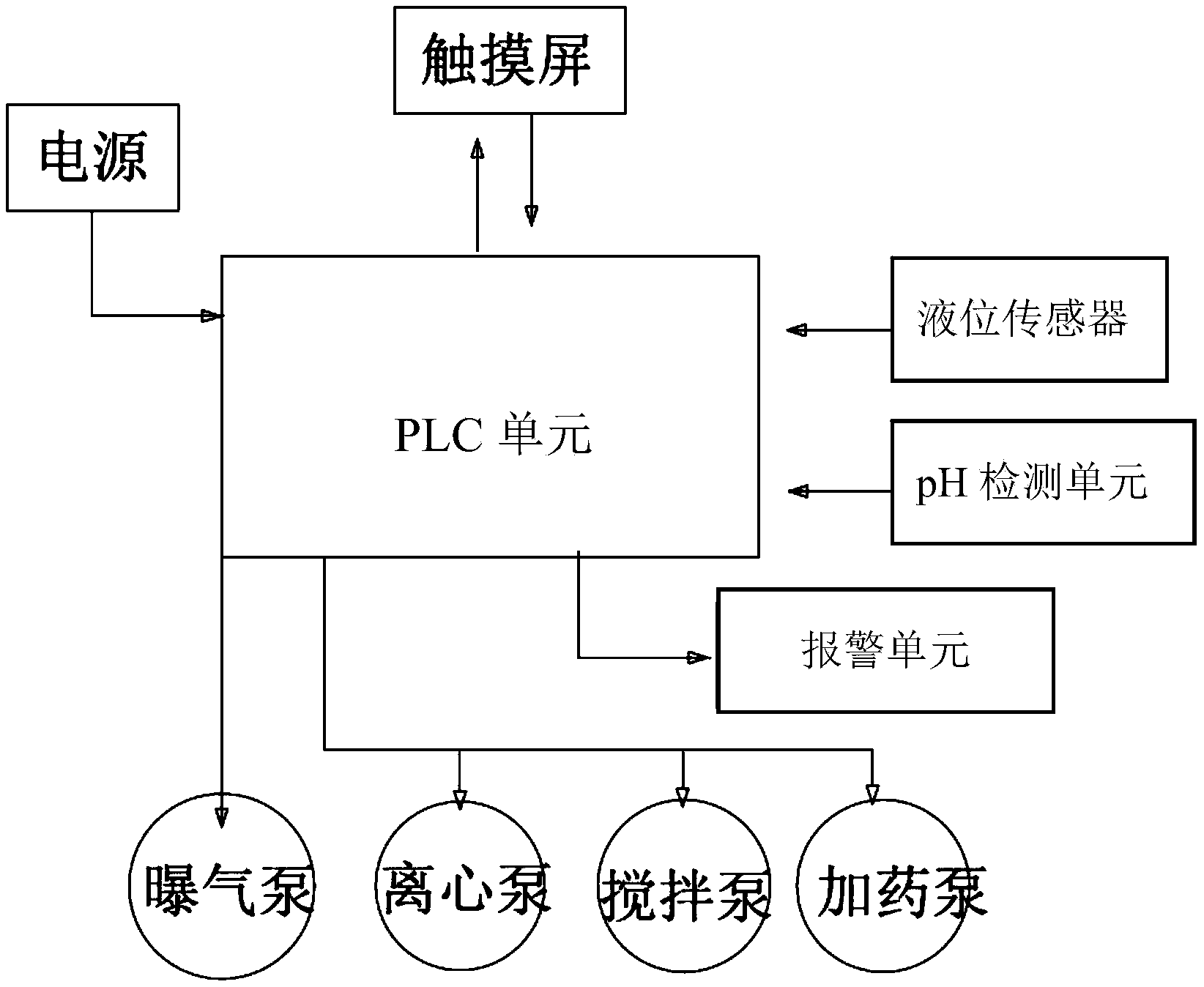

摘要附图
权利要求书
1.一种小型工业废水处理装置的控制系统，其特征在于，包括PLC单元，与所述的PLC单元通讯连接的显示屏，所述的小型工业废水处理装置的水箱内设置有与所述的PLC单元通讯连结的具有高低位报警输出的液位传感器，所述的小型工业废水处理装置的离心泵、搅拌装置和曝气装置分别与所述的PLC单元可控连接。
2.如权利要求1所述的小型工业废水处理装置的控制系统，其特征在于，还包括设置在小型工业废水处理装置的pH调节池内且与所述的PLC单元通讯连结的的pH检测单元，所述的小型工业废水处理装置的加药装置的加药泵与所述的PLC可控连接。
3.如权利要求1所述的小型工业废水处理装置的控制系统，其特征在于，所述的显示屏为触摸屏。
4.如权利要求1所述的小型工业废水处理装置的控制系统，其特征在于，还包括与所述的PLC单元可控连接的报警单元。
说明书
小型工业废水处理装置的控制系统
技术领域
本发明涉及污水处理技术领域，特别是涉及一种小型工业废水处理装置的控制系统。
背景技术
在工业污水处理装置中，一般均包含各级水箱、与各级水箱对应的各级离心泵以及曝气装置、搅拌装置和pH调节池以及加药装置，装置和机构的众多，导致了控制的繁琐，如：
1.在污水流程上面、离心泵的运行、加药泵等工作状态不能形象直观的显示给操作人员。
2.对于离心泵的运行，加药泵的运行，没有直接的显示给操作人员，水泵故障时也可能带电，而且可能发生水泵无水空抽而损坏设备。
3.在市面上PID控制的仪表种类繁多，有很多的设备参数设置不同。选择上有一定困难，甚至有安全隐患。
发明内容
本发明的目的是针对现有技术中存在的技术缺陷，而提供一种小型工业废水处理装置的控制系统。
为实现本发明的目的所采用的技术方案是：
一种小型工业废水处理装置的控制系统，包括PLC单元，与所述的PLC单元通讯连接的显示屏，所述的小型工业废水处理装置的水箱内设置有与所述的 PLC单元通讯连结的具有高低位报警输出的液位传感器，所述的小型工业废水处理装置的离心泵、搅拌装置和曝气装置分别与所述的PLC单元可控连接。
还包括设置在小型工业废水处理装置的pH调节池内且与所述的PLC单元通讯连结的的pH检测单元，所述的小型工业废水处理装置的加药装置的加药泵与所述的PLC可控连接。
所述的显示屏为触摸屏。
还包括与所述的PLC单元可控连接的报警单元。
与现有技术相比，本发明的有益效果是：
本发明通过PLC单元采集个水箱内高低液位，限定了每个水箱应达到的液位区间，并自动和PLC单元相关联，并自动开闭离心泵的启停，做到水位恒定。同时将加药装置和曝气装置以及搅拌装置控制联合，可有效实现功能上的叠加和加成，对水质有良好的反应作用。
