申请日2015.11.17
公开(公告)日2016.08.24
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开一种高浓度有机磷废水的预处理装置，其特征在于：由集水池、芬顿氧化池、混凝沉淀池、出水池串联组成，出水池与二级生化处理装置连接，混凝沉淀池的污泥排至二级生化处理系统的污泥浓缩池。本实用新型装置处理后出水TP平均去除率为96.1%，COD平均去除率为75.6%，SS平均去除率为81.2%，减轻了后续处理工艺的负荷，生化出水较生产废水TP平均去除率为99.6%，COD平均去除率为97.1%，SS平均去除率为94.1%。
权利要求书

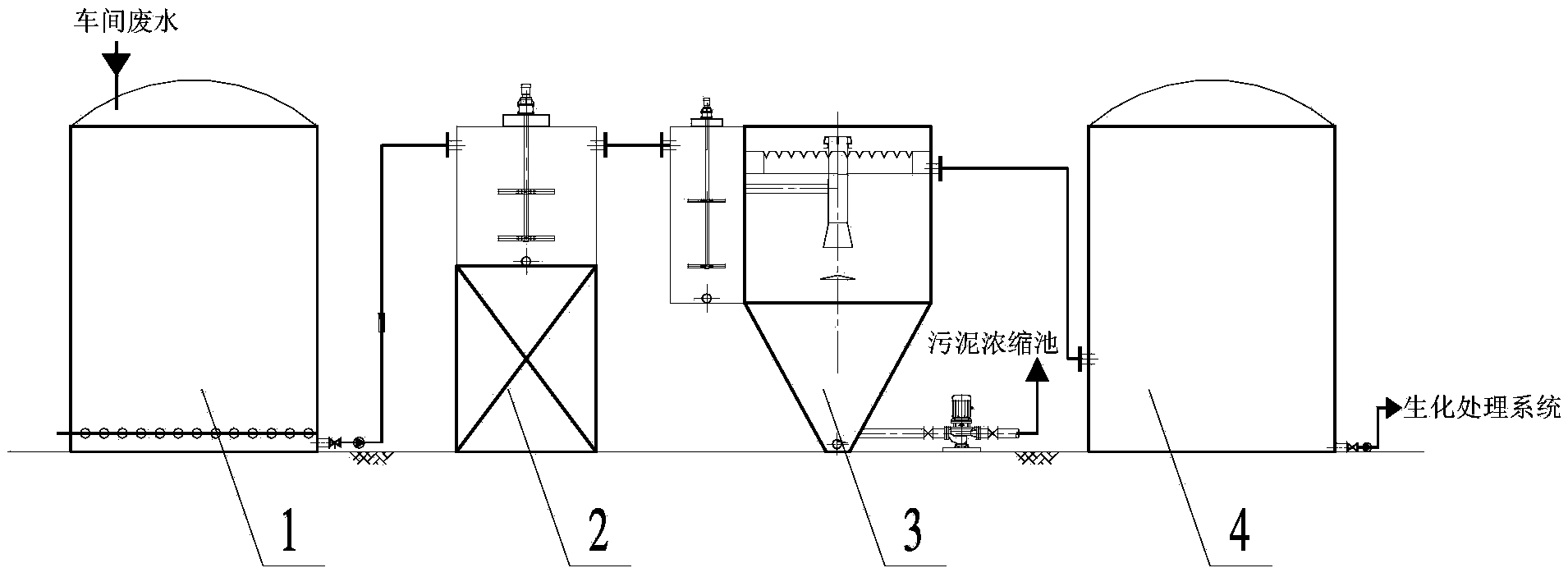

1.一种高浓度有机磷废水的预处理装置，其特征在于：包括集水池(1)、芬顿氧化池(2)、混凝沉淀池(3)和出水池(4)串联组成，其中，所述混凝沉淀池(3)分为快混区(5)、慢混区(6)和沉淀区(7);所述芬顿氧化池(2)与所述快混区(5)在池体上部液面处通过管道连接，快混区(5)和慢混区(6)在底部有一过水孔口(8)连通，慢混区(6)通过一管道(12)连接至沉淀池(7)的中心筒;
所述芬顿氧化池(2)、快混区(5)、慢混区(6)和沉淀区(7)均配置搅拌装置(9)，所述沉淀区(7)还配置一套刮泥机(10);
所述出水池(4)与二级生化处理装置连接，混凝沉淀池(3)的污泥排至二级生化处理系统的污泥浓缩池。
2.根据权利要求1所述的高浓度有机磷废水的预处理装置，其特征在于：所述集水池(1)、芬顿氧化池(2)、沉淀区(7)和出水池(4)各设置一个放空装置;所述快混区(5)和慢混区(6)因底部连通，共设置一个放空装置。
3.根据权利要求1所述的高浓度有机磷废水的预处理装置，其特征在于：所述装置还设置有加药装置。
4.根据权利要求1所述的高浓度有机磷废水的预处理装置，其特征在于：所述装置还设置有pH计和氧化还原电位计。
5.根据权利要求1所述的高浓度有机磷废水的预处理装置，其特征在于：所述装置中还设置有加药管固定卡槽(11)。
6.根据权利要求1所述的高浓度有机磷废水的预处理装置，其特征在于：所述装置中设置有楼梯，根据装置大小确定其楼梯高度及走道板宽度。
说明书
一种高浓度有机磷废水的预处理装置
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种高效预处理高浓度有机磷废水的装置。
背景技术
目前含磷产品被广泛用于各种工业、农业等领域。因此企业生产产生的含磷废水的处理也被高度关注。高浓度有机磷废水主要来源于生产有机磷产品过程中的车间设备、地面冲洗水及少量跑冒滴漏，以中间产物及最终产品为主，因此生产废水有机磷具有成分复杂、性能稳定、难降解等特征。高浓度有机磷废水预处理技术方法主要有3种，分别为生物法、化学法、物理法。其中生物法费用最低，化学法包含臭氧氧化法、芬顿氧化法、电催化氧化法、光催化氧化法、超临界水氧化法、微电解法等，物理法包括吸附法、汽提法、吹脱法、絮凝法、沉降法、萃取法、超声波技术处理法等。
高浓度有机磷废水目前若要处理的比较彻底，一般需要多道处理工艺的组合来达到，因此在预处理阶段即达到一个很高的处理效率，将大大降低后续处理工艺的压力。芬顿技术日益成为一种处理范围较广、处理效率较高、在污水处理领域的研究较多(可以作为预处理、中间处理和后处理)的污水处理技术。其利用双氧水在Fe2+催化条件下生羟基自由基(·OH)，能够通过电子转移等途径将有机物大分子氧化分解成小分子。同时，Fe2+作为催化剂最被·OH氧化成Fe3+。在一定条件下，会有Fe(OH)3胶体产生，它有良好的絮凝作用，可通过其絮凝沉降效果，大量地去除水中的磷及悬浮物。硅藻精土具有较干净的表面，表面带有负电性，对于带正电荷的胶体态污染物来说，它可通过电中和而使胶体脱稳，通过硅藻精土水处理剂与多种高效混凝剂的复配，增强硅藻精土的混凝沉淀及吸附性质，强化了对TP的高效去除。本装置将芬顿技术与硅藻精土水处理技术结合起来在一套处理装置中应用，达到较高的除磷效果。
发明内容
发明目的：本实用新型目的在于提供一种运行成本低、处理效果好的高浓度有机磷废水的预处理装置。
本实用新型所述高浓度有机磷废水的预处理装置，包括集水池、芬顿氧化池、混凝沉淀池和出水池串联组成，其水力停留时间分别为48h、2h、5h、24h。其中，混凝沉淀池分为快混区、慢混区、沉淀区，其水力停留时间分别为0.5h、0.5h、4h;
所述芬顿氧化池与所述快混区在池体上部液面处通过管道连接，快混区和慢混区在底部有一过水孔口连通，慢混区通过一管道连接至沉淀池的中心筒;
所述芬顿氧化池、快混区、慢混区、沉淀区均配置搅拌装置，所述沉淀区另配置一套刮泥机;
所述出水池与二级生化处理装置连接，混凝沉淀池的污泥排至二级生化处理系统的污泥浓缩池。
优选地，所述集水池、出水池可根据实际情况选择商品塑料桶或者其它材质制备的池体，集水池可根据需要配置风机、搅拌装置等。
优选地，所述集水池、芬顿氧化池、沉淀区、出水池各设置一个放空装置;快混区、慢混区因底部连通，可共设置一个放空装置。
优选地，所述装置可另配加药装置，根据实际用药量及用药种类选择商品塑料桶或者其它材质制备容器，根据所加药剂种类数量的不同配备不同型号规格的计量泵。
优选地，所述装置可根据实际需求加配pH计、氧化还原电位计等在线测定仪。
优选地，所述装置可配置加药管固定卡槽，其数量根据需求而定。
优选地，所述装置可配有楼梯，根据装置大小确定其楼梯高度及走道板宽度。
有益效果：本实用新型装置处理后出水TP平均去除率为96.1%，COD平均去除率为75.6%，SS平均去除率为81.2%，减轻了后续处理工艺的负荷，生化出水较生产废水TP平均去除率为99.6%，COD平均去除率为97.1%，SS平均去除率为94.1%。
