申请日2015.11.26
公开(公告)日2016.06.29
IPC分类号F24F13/22
摘要
本实用新型涉及一种空调器的冷凝水处理装置，包括蒸发器、冷凝器、压缩机、四通阀和节流装置;四通阀通过管路分别蒸发器、冷凝器、以及压缩机排气管和吸气管;蒸发器和冷凝器通过节流装置连通;蒸发器和冷凝器之间设有冷凝水管;冷凝器上方设有淋水装置;冷凝水管的进口接收蒸发器的冷凝水，冷凝水管的出口与淋水装置相接;冷凝水管上设有缓冲罐;淋水装置为中空结构的立方体;淋水装置的底部设有多个出水孔。本实用新型通过淋水装置将蒸发器产生的冷凝水均匀滴落至冷凝器上，提高冷凝器的换热效果，冷凝水还可以带走附着在冷凝器表面的灰尘，降低冷凝器堵塞的可能性。缓冲罐可以收集蒸发器产生的冷凝水，便于对冷凝水排放的控制。
权利要求书

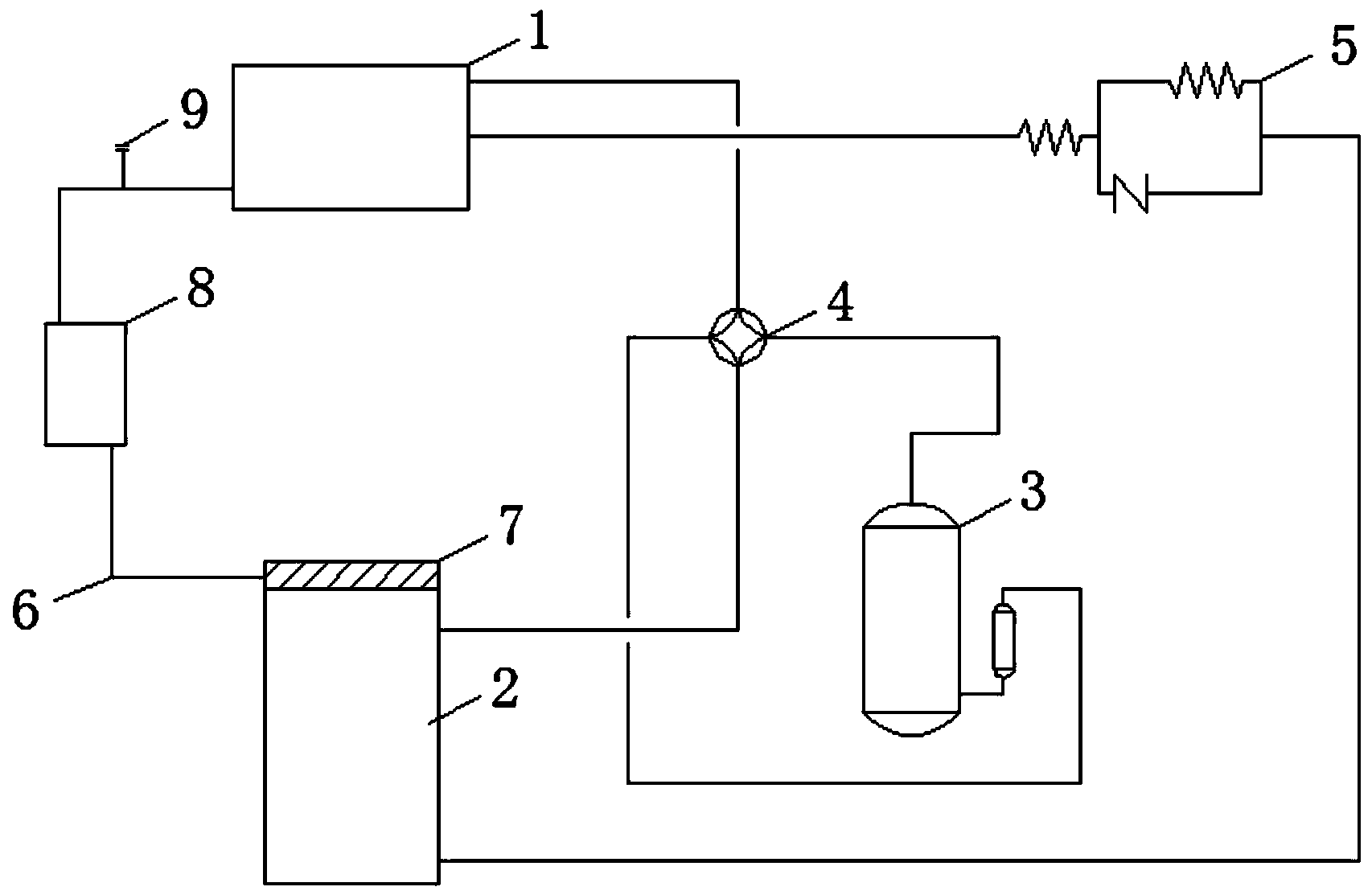

1.一种空调器的冷凝水处理装置，包括蒸发器(1)、冷凝器(2)、压缩机(3)、四通阀(4)和节流装置(5);所述四通阀(4)通过管路分别与蒸发器(1)、冷凝器(2)、以及压缩机(3)排气管和吸气管相连通;所述蒸发器(1)和冷凝器(2)通过节流装置(5)连通;其特征在于：所述蒸发器(1)和冷凝器(2)之间设有冷凝水管(6);所述冷凝器(2)上方设有淋水装置(7);所述冷凝水管(6)的进口接收蒸发器(1)的冷凝水，冷凝水管(6)的出口与淋水装置(7)相接;所述冷凝水管(6)上设有缓冲罐(8);所述淋水装置(7)为中空结构的立方体;所述淋水装置(7)的底部设有多个出水孔(71)。
2.根据权利要求1所述的空调器的冷凝水处理装置，其特征在于：所述蒸发器(1)的底部设有集水盘;所述冷凝水管(6)的进口连通集水盘的出口。
3.根据权利要求1所述的空调器的冷凝水处理装置，其特征在于：所述冷凝水管(6)上设有注水口(9)。
说明书
一种空调器的冷凝水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种空调器的冷凝水处理装置。
背景技术
随着常规能源的日渐短缺和人们对于生活环境要求的提高，节能环保已经成为社会发展的一大主题。与之相应的低效能空调系统的节能改造和高能效空调器的开发，成为各大厂家积极参与的项目。空调在制冷状态时，蒸发器会产生冷凝水，现有的大多数空调都是将冷凝水导出到室外后排放，这样不仅造成能量的浪费，同时也对环境造成了一定的影响，尤其是高层住户家中的空调，冷凝水的直接排放对底层住户带来了不便。
实用新型内容
为了解决上述问题，本实用新型旨在提供一种空调器的冷凝水处理装置。
实现本实用新型目的的技术方案是：一种空调器的冷凝水处理装置，包括蒸发器、冷凝器、压缩机、四通阀和节流装置;所述四通阀通过管路分别与蒸发器、冷凝器、以及压缩机排气管和吸气管相连通;所述蒸发器和冷凝器通过节流装置连通;其特征在于：所述蒸发器和冷凝器之间设有冷凝水管;所述冷凝器上方设有淋水装置;所述冷凝水管的进口接收蒸发器的冷凝水，冷凝水管的出口与淋水装置相接;所述冷凝水管上设有缓冲罐;所述淋水装置为中空结构的立方体;所述淋水装置的底部设有多个出水孔。
所述冷凝水管上还设有缓冲罐。
所述蒸发器的底部设有集水盘;所述冷凝水管的进口连通集水盘的出口。
所述冷凝水管上设有注水口。
本实用新型具有积极的效果：(1)本实用新型通过冷凝水管将蒸发器产生的冷凝水引导到淋水装置中，然后通过淋水装置底部的多个出水孔将冷凝水均匀滴落至冷凝器上，提高冷凝器的换热效果，同时，冷凝水还可以带走附着在冷凝器表面的灰尘，降低冷凝器堵塞的可能性。缓冲罐可以收集蒸发器产生的冷凝水，便于对冷凝水排放的控制。
(2)本实用新型的蒸发器底部设有集水盘，提高了对冷凝水的收集效果。
(3)本实用新型的冷凝器上设有注水口，用户可以根据自身需求手动加水来控制对冷凝器的冲洗。
