申请日2015.11.26
公开(公告)日2016.08.03
IPC分类号B01D21/26
摘要
本实用新型公开了一种水处理用固体分离器，包括管体;所述管体上部设有与其连通的旋流管，所述旋流管一侧设有能够使待处理的水沿切线方向进入其中、并形成旋流的进水口;该管体包括使水中固体或絮凝物在旋流作用下向下沉降的沉降室;该旋流管上设有使经沉降处理后的水排出的出水口。本实用新型的固体分离器使用离心分离的方式对待处理的水中的固体或絮凝物进行分离，其结构简单，分离速度快、效果好，成本较低。
权利要求书

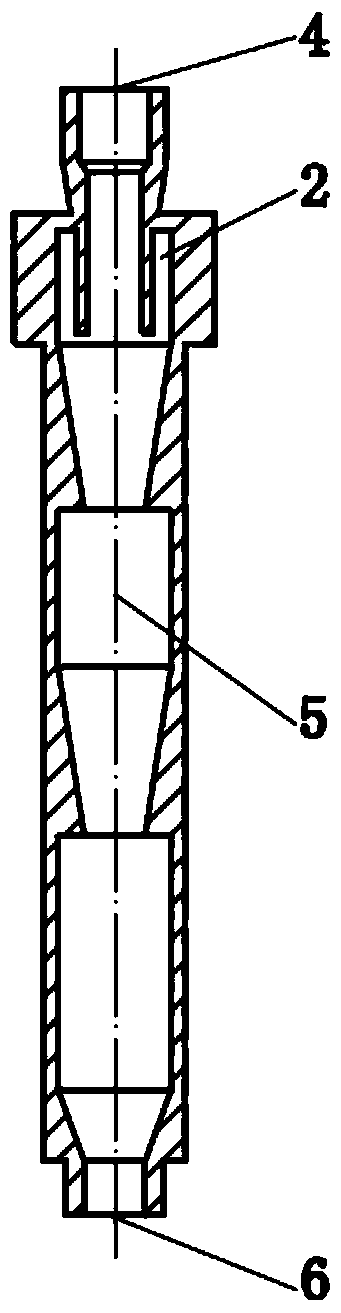

1.一种水处理用固体分离器，包括管体(1);其特征在于：所述管体(1)上部设有与其连通的旋流管(2)，所述旋流管(2)一侧设有能够使待处理的水沿切线方向进入其中、并形成旋流的进水口(3);该管体(1)包括使水中固体或絮凝物在旋流作用下向下沉降的沉降室(5);该旋流管(2)上设有使经沉降处理后的水排出的出水口(4)。
2.根据权利要求1所述的一种水处理用固体分离器，其特征在于，所述沉降室(5)为上宽下窄式的倒锥形沉降室。
3.根据权利要求1或2所述的一种水处理用固体分离器，其特征在于，所述沉降室(5)的数量为至少两个，且每个沉降室(5)从上至下依次连通。
4.根据权利要求3所述的一种水处理用固体分离器，其特征在于，所述沉降室(5)采用分段加工，每个沉降室(5)之间为可装拆式连接。
5.根据权利要求1或2或4所述的一种水处理用固体分离器，其特征在于，所述管体(1)底部设有排污孔(6)。
6.根据权利要求5所述的一种水处理用固体分离器，其特征在于，所述管体(1)为透明或半透明管体。
说明书
一种水处理用固体分离器
技术领域
本实用新型涉及固液分离领域，尤其涉及一种水处理用固体分离器。
背景技术
目前，污水物理处理的对象主要是悬浮态和部分的胶体，因此污水的物理处理又称为污水的固液分离处理，常见的方式有过滤分离处理和重力分离处理。过滤分离处理的效果受过滤介质的限制，有时需要进行多次过滤才得以达到预期效果，成本较大;重力分离处理则是利用污水中悬浮固体的密度比水重，使其自然下沉的原理进行分离，由于该分离方式受重力作用，分离速度较慢。
实用新型内容
本实用新型的目的是提供一种水处理用固体分离器，使用离心分离的方式对待处理的水中的固体或絮凝物进行分离，其结构简单，分离速度快、效果好，成本较低。
为实现上述目的，本实用新型提供一种水处理用固体分离器，包括管体;所述管体上部设有与其连通的旋流管，所述旋流管一侧设有能够使待处理的水沿切线方向进入其中、并形成旋流的进水口;该管体包括使水中固体或絮凝物在旋流作用下向下沉降的沉降室;旋流管上设有使经沉降处理后的水排出的出水口。
作为本实用新型的进一步改进，所述沉降室为上宽下窄式的倒锥形沉降室。
作为本实用新型的更进一步改进，所述沉降室的数量为至少两个，且每个沉降室从上至下依次连通。
作为本实用新型的更进一步改进，所述沉降室采用分段加工，每个沉降室之间为可装拆式连接。
作为本实用新型的更进一步改进，所述管体底部设有排污孔。
作为本实用新型的更进一步改进，所述管体为透明或半透明管体。
有益效果
与现有技术相比，本实用新型的水处理用固体分离器有以下优点：
1、管体上部设有与其连通的旋流管，旋流管一侧设有进水口，待处理的水从进水口沿切线方向进入旋流管并形成旋流，使水中固体或絮凝物在旋流作用下向下沉降至沉降室，而清水从出水口处排出，这种分离器利用离心力，使比重不同的水和固体或絮凝物进行分离，其结构简单，分离速度快、效果好，且成本较低;
2、沉降室为上宽下窄式的倒锥形，越靠近沉降室下部，水流的旋转半径越小，在流速变化不大的情况下，离心力更大，分离效果更好;
3、沉降室的数量为至少两个，且每个沉降室从上至下依次连通，使待处理的水中的固体或絮凝物与水分离得更彻底，分离效果进一步增强;
4、沉降室采用分段加工，每个沉降室之间为可装拆式连接，能够按需求对其中一段进行更换处理，成本更低;
5、管体底部设有排污孔，能够排出过滤掉的固体或絮凝物，降低固体或絮凝物在沉降室中出现堵塞的情况，使用寿命更长;
6、管体为透明或半透明状，方便工作人员对分离状况进行观察。
通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。
