申请日2015.11.26
公开(公告)日2016.10.12
IPC分类号B01D3/02; C02F1/04
摘要
本实用新型公开了一种废水蒸煮罐，它解决了现有技术存在能耗大、不安全、正己烷含量过高等问题，其特征在于：罐体(1)呈圆柱体，底部为锥斗形，顶部设置气体回收管道(9)，内部设置两块隔板，将罐体(1)分成三个区间，每个区间都装有温度表(6);两侧区间的罐壁上分别设置废水进口管道(2)和排废水管道(5)，在进废水侧区间和中部区间均设置了蒸汽管，并在蒸汽管底部设置消声器(12)。具结构合理、制作简单、操作方便、绿色环保等优点，可广泛应用于使用溶剂进行浸出加工的食用油生产行业。
权利要求书
1.一种废水蒸煮罐，它包括罐体(1)、隔板、支撑脚(11)、废水进口管道(2)、排空口(13)、进蒸汽管和气体回收管道(9)，其特征在于：罐体(1)呈圆柱体，底部为锥斗形，顶部设置气体回收管道(9)，通过管道连接至常压冷凝器，内部设置两块隔板，将罐体(1)分成三个区间，每个区间都装有温度表(6);第一隔板(3)的高度低于罐体内部水位，并在该侧罐壁上设置废水进口管道(2)，第二隔板(4)高于内部水位，底部开孔洞(14)，并在该侧罐壁上安装排废水管道(5)，其出口连接半管，废水从上半部流出，与分水箱来的废水进行换热;在进废水侧区间设置蒸汽管(7)，在中部区间设置蒸汽管(8)，并在蒸汽管底部设置消声器(12)。
2.根据权利要求1所述的废水蒸煮罐，其特征在于：排废水管道(5)为三分之二的倒U型管。
3.根据权利要求1或2所述的废水蒸煮罐，其特征在于：所述消声器(12)为一端盲死、管壁钻有小孔洞的圆管。
说明书
废水蒸煮罐
一、技术领域
本实用新型属于食品加工设备，尤其是涉及到一种使用溶剂进行浸出加工的食用油生产废水蒸煮罐。
二、背景技术
目前，市面上使用的废水蒸煮罐都是单隔板，不仅蒸汽消耗大、容易造成正压超压带来安全隐患，而且蒸煮后废水中正己烷含量超过35PPm，浪费加工成本。因此，生产企业需要一个既安全，又投资小、能耗低、蒸煮后废水中正己烷含量低的新型废水蒸煮罐。
三、发明内容
本实用新型的目的是为市场提供一种结构合理、制作简单、操作方便、绿色环保的废水蒸煮罐。
本实用新型的技术方案是：它是由罐体、隔板、支撑脚、废水进口管道、排空口、进蒸汽管和气体回收管道等构成，罐体呈圆柱体，底部为锥斗形，顶部设置气体回收管道，通过管道连接至常压冷凝器。内部设置两块隔板，将罐体分成三个区间，每个区间都装有温度表。第一隔板的高度略低于罐体内部水位，并在该侧罐壁上设置废水进口管道;第二隔板略高于内部水位，底部开孔洞，并在该侧罐壁上安装排废水管道，该排废水管道为三分之二的倒U型管，其出口连接半管，废水从上半部流出，与分水箱来的废水进行换热。顶部安装有气体回收管道，在进废水侧区间和中部区间均设置了直接进蒸汽管，并在蒸汽管底部设置消声器，该消声器为一端盲死、管壁钻有小孔洞的圆管。
本实用新型的有益效果是：不仅结构合理、制作简单、操作方便、绿色环保，而且使用时只需开启第一格直接蒸汽，且蒸汽压力控制在0.03Mpa，出水温度90℃即可，蒸煮后废水残溶可以控制在15PPm以下。生产过程中还可根据生产实际情况做出相应的调整，例如开启第二格蒸汽，即可增加第一格蒸汽压力，具有广泛的推广应用价值。

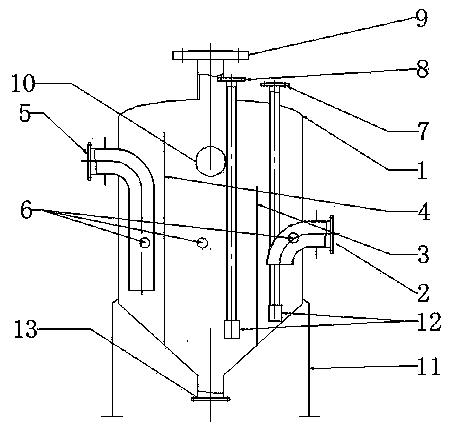

下面结合附图对本实用新型作进一步描述。
