申请日2015.12.04
公开(公告)日2016.02.03
IPC分类号C02F9/04; C02F9/08; F23G7/04
摘要
本发明提供了一种污水再次回收利用装置，包括污水箱，其特征在于：还包括依次连接的PH调节单元、过滤单元、阻垢单元、脱盐单元和回收单元，PH调节单元与污水箱相连;脱盐单元上连接有检测分流单元，检测分流单元与污水箱相连，检测分流单元上还连有焚烧炉。采用上述方案，水资源的回收再利用，保护环境，节约成本;装置具有多级过滤功能，在浓水收集箱前做水质判断，水质未达到设定限值时进入浓水收集箱降COD处理后回前级，当达到设定限值时直接进入焚烧炉做焚烧处理，分流回收效率高、净化效果好，运行稳定。

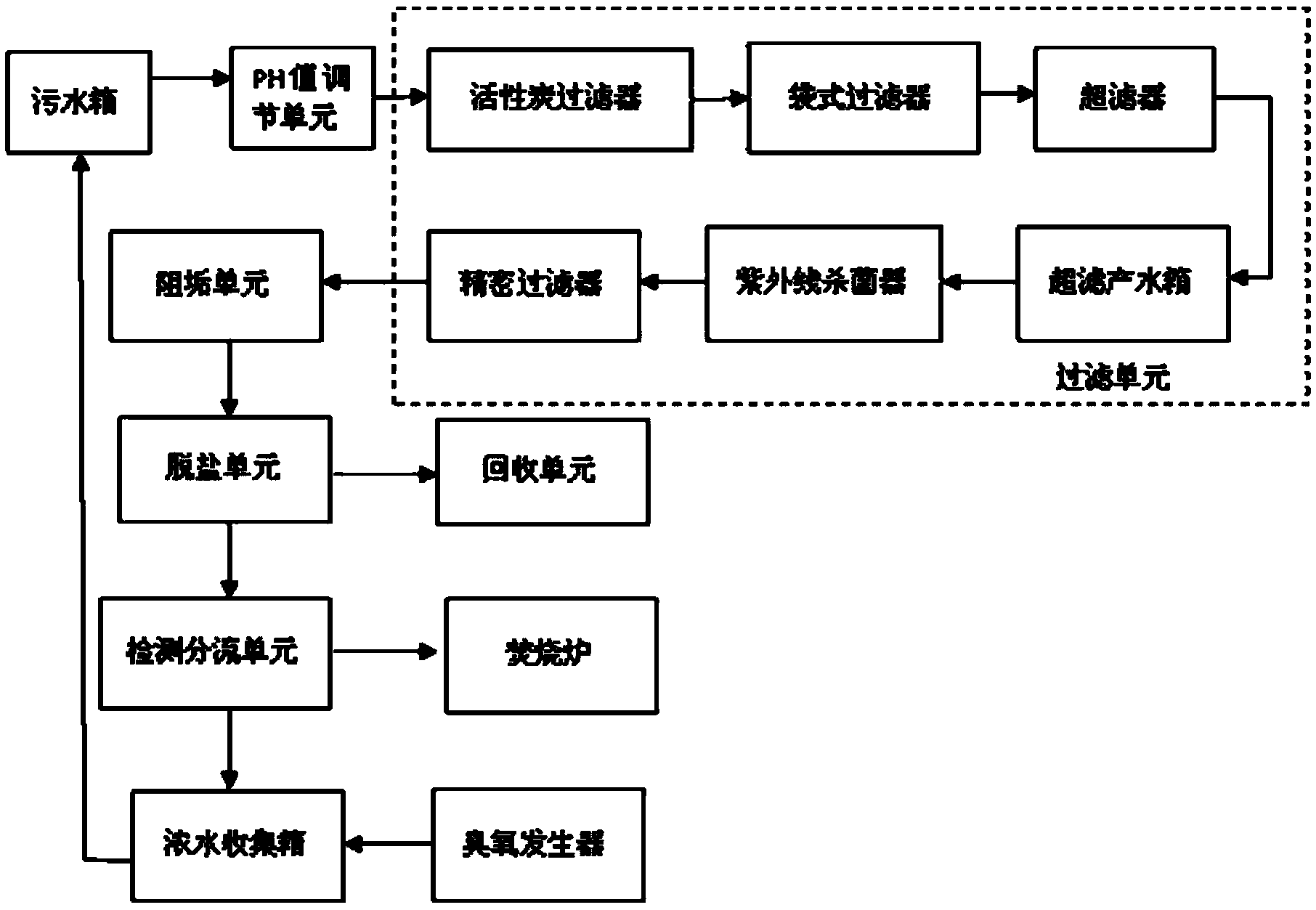

摘要附图
权利要求书
1.一种污水再次回收利用装置，包括污水箱，其特征在于：还包括依次连接的PH调节单元、过滤单元、阻垢单元、脱盐单元和回收单元，所述 PH调节单元与所述污水箱相连;所述脱盐单元上连接有检测分流单元，所述检测分流单元与所述污水箱相连，所述检测分流单元上还连有焚烧炉。
2.根据权利要求1所述的一种污水再次回收利用装置，其特征在于：所述检测分流单元与污水箱之间还设有浓水收集箱，所述浓水收集箱上连有臭氧发生器。
3.根据权利要求2所述的一种污水再次回收利用装置，其特征在于：所述过滤单元包括依次连接的活性炭过滤器、袋式过滤器、超滤器和精密过滤器，所述活性炭过滤器与所述PH调节单元相连，所述精密过滤器与所述阻垢单元相连。
4.根据权利要求1-3中任一项所述的一种污水再次回收利用装置，其特征在于：所述超滤器和精密过滤器之间还设有超滤产水箱。
5.根据权利要求4中任一项所述的一种污水再次回收利用装置，其特征在于：所述超滤产水箱和精密过滤器之间还设有杀菌器。
6.根据权利要求5所述的一种污水再次回收利用装置，其特征在于：所述杀菌器为紫外线杀菌器。
7.一种污水回收方法，其特征在于：利用如权利要求3所述的一种污水再次回收利用装置，包括以下步骤：
(1)污水从污水箱进入PH调节单元，加入PH调节剂，使得污水的PH 值范围为6-9;
(2)污水进入过滤单元，经过活性炭过滤器进行脱色、脱臭、脱氯环节，并去除有机物及重金属;经过袋式过滤器除去细微颗粒或悬浮物;进入超滤器，超滤微孔小于0.01微米，滤除污水中的油脂、细菌、胶体等物质;进入超滤器，超滤微孔小于0.01微米，滤除污水中的油脂、细菌、胶体等物质;进入精密过滤器，进一步过滤，使GOD<40mg/L;
(3)污水进入阻垢单元，加入阻垢剂;
(4)污水进入脱盐单元，进行树脂脱盐处理，以降低电导率，淡水进入回收单元，浓水进入检测分流单元;
(5)污水在检测分流单元进行水质检测，电导率大于10000s/cm时进入焚烧炉焚烧处理，电导率小于10000s/cm时，进入浓水收集箱，经臭氧降 COD处理后回流进污水箱。
说明书
一种污水再次回收利用装置
技术领域
本发明属于污水处理领域，尤其是涉及一种污水再次回收利用装置。
背景技术
现有技术中，根据“污废分流、分质处理”的废水处理原则，冷轧含油废液、脱脂废液中含油、乳化液较高，需要首先汇入含油、含乳化液废液预处理设施预处理，酸洗后漂洗废水、脱脂后漂洗废水、地面冲洗废水和酸雾吸收塔处理废水四种废水，经吸附过滤处理，经过综合废水调节池、中和曝气池、混凝沉淀、过滤池等工序处理，可达到排放标准。目前多数企业都是直接排放，导致废水中某些有害物质未被处理，久而久之对周边环境及水资源造成了污染，严重影响到动植物和人类的健康，处理后的污水排放量大，也造成了水资源的浪费。
发明内容
有鉴于此，本发明旨在提出一种回收效率高、净化效果好的污水再次回收利用装置，以解决现有技术中污水排放污染环境、水资源浪费的问题，水资源的回收再利用，保护环境，节约成本。
为达到上述目的，本发明的技术方案是这样实现的：
一种污水再次回收利用装置，包括污水箱，其特征在于：还包括依次连接的PH调节单元、过滤单元、阻垢单元、脱盐单元和回收单元，所述PH调节单元与所述污水箱相连;所述脱盐单元上连接有检测分流单元，所述检测分流单元与所述污水箱相连，所述检测分流单元上还连有焚烧炉。
进一步，所述检测分流单元与污水箱之间还设有浓水收集箱，所述浓水收集箱上连有臭氧发生器，用于降低COD，以减轻前级污水处理环节的负担。
进一步，所述过滤单元包括依次连接的活性炭过滤器、袋式过滤器、超滤器、超滤产水箱和精密过滤器，所述活性炭过滤器与所述PH调节单元相连，所述精密过滤器与所述阻垢单元相连。
进一步，所述超滤器和精密过滤器之间还设有超滤产水箱，用于缓冲。
进一步，所述超滤产水箱和精密过滤器之间还设有杀菌器。
进一步，所述杀菌器为紫外线杀菌器。
一种利用污水再次回收利用装置的污水回收方法，包括以下步骤：
(1)污水从污水箱进入PH调节单元，加入PH调节剂，使得污水的PH 值范围为6-9;
(2)污水进入过滤单元，经过活性炭过滤器进行脱色、脱臭、脱氯环节，并去除有机物及重金属;经过袋式过滤器除去细微颗粒或悬浮物;进入超滤器，超滤微孔小于0.01微米，滤除污水中的油脂、细菌、胶体等物质;进入超滤器，超滤微孔小于0.01微米，滤除污水中的油脂、细菌、胶体等物质;进入精密过滤器，进一步过滤，使GOD<40mg/L;
(3)污水进入阻垢单元，加入阻垢剂;
(4)污水进入脱盐单元，进行树脂脱盐处理，以降低电导率，淡水进入回收单元，浓水进入检测分流单元;
(5)污水在检测分流单元进行水质检测，电导率大于10000s/cm时进入焚烧炉焚烧处理，电导率小于10000s/cm时，进入浓水收集箱，经臭氧降 COD处理后回流进污水箱。
相对于现有技术，本发明所述的一种污水再次回收利用装置具有以下优势：水资源的回收再利用，保护环境，每年节省新水用量近20000吨，节约了成本;装置具有多级过滤功能，在浓水收集箱前做水质判断，水质未达到设定限值时进入浓水收集箱降COD处理后回前级，当达到设定限值时直接进入焚烧炉做焚烧处理，分流回收效率高、净化效果好，运行稳定。
