申请日2015.12.04
公开(公告)日2016.02.24
IPC分类号G07B15/06
摘要
本发明公开了一种基于ETC的流水处理系统，该基于ETC的流水处理系统包括上传模块、查询模块、本地保存模块和服务子模块，上传模块接收流水信息，并将上传至服务子模块，或者，根据流水信息反馈的处理结果，查询模块接收检索命令并发送至服务子模块，本地保存模块将流水信息进行保存，服务子模块接收流水信息并根据流水信息形成处理结果，或者，服务子模块接收检索命令并根据检索命令进行检索，形成检索结果，或者，服务子模块接收本地保存模块上传的日志记录。本发明一种基于ETC的流水处理系统，包括上传模块、查询模块、本地保存模块和服务子模块，每个模块之间分工明确，使得ETC收费系统在流水处理方面，简单、高效。

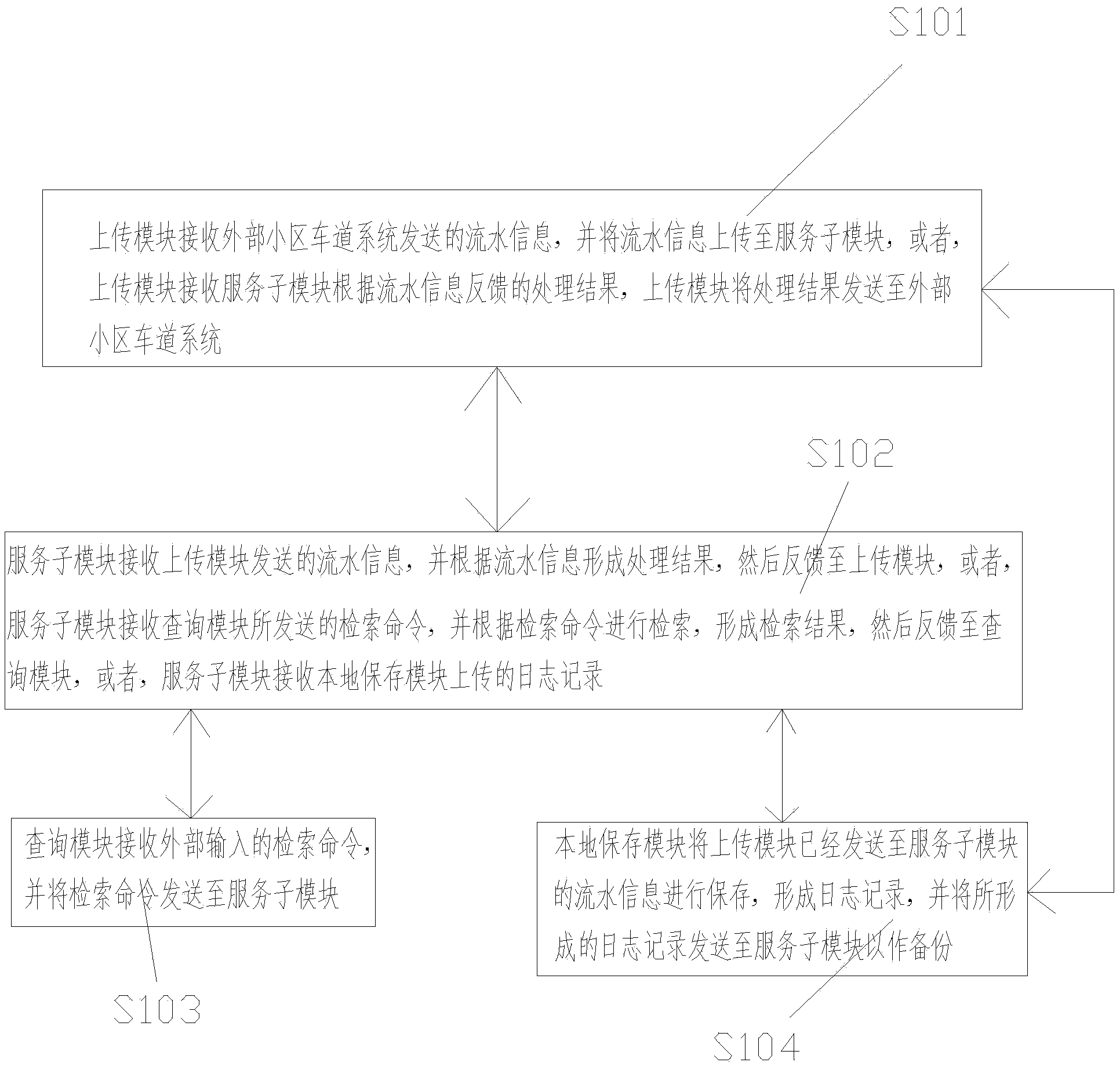

摘要附图
权利要求书
1.基于ETC的流水处理系统，其特征在于，包括上传模块(1)、查询模块(2)、本地保存模块(3)和服务子模块(4)，
所述上传模块(1)接收外部小区车道系统发送的流水信息，并将流水信息上传至服务子模块(4)，或者，所述上传模块(1)接收服务子模块(4)根据流水信息反馈的处理结果，所述上传模块(1)将处理结果发送至外部小区车道系统，
所述查询模块(2)包括接收单元(21)和发送单元(22)，所述接收单元(21)接收外部输入的检索命令，所述发送单元(22)将检索命令发送至服务子模块(4)，
所述本地保存模块(3)将上传模块(1)已经发送至服务子模块(4) 的流水信息进行保存，形成日志记录，并将所形成的日志记录发送至服务子模块(4)以作备份，
所述服务子模块(4)接收上传模块(1)发送的流水信息，并根据流水信息形成处理结果，然后反馈至上传模块(1)，
或者，所述服务子模块(4)接收查询模块(2)所发送的检索命令，并根据检索命令进行检索，形成检索结果，然后反馈至查询模块(2)，
或者，所述服务子模块(4)接收本地保存模块(3)上传的日志记录。
2.根据权利要求1所述的基于ETC的流水处理系统，其特征在于，所述流水信息包括流水类型、流水唯一标识、密钥操作唯一标识、操作时间、卡号、OBU号、收费员工号、车型、车牌、车辆图片、所属小区编号、入口车道编号、入口信息、校验数据。
3.根据权利要求2所述的基于ETC的流水处理系统，其特征在于，所述本地保存模块(3)还包括删除单元(31)，所述删除单元(31)将已经保存在日志记录中达到四个月的流水信息进行删除，
所述流水信息以文件形式保存在日志记录中，每天对应一个文件。
说明书
基于ETC的流水处理系统
技术领域
本发明涉及一种基于ETC的流水处理系统。
背景技术
随着ETC及相关设备国家标准的颁布，ETC在国内的应用得到极大推广。据不完全统计，截至2011年1月，我国已开通ETC车道的省市有17个，开通车道1930多条，使用车载机不停车收费用户约120万个，非现金支付卡用户达60多万个，自建客户服务网点 341个。未来几年，我国高速公路的ETC覆盖率预计将达到30%以上。
流水处理模块在ETC收费系统中的一个重要组成部分，现有的 ETC收费系统中，流水处理模块存在着功能不明确的问题，使得ETC 收费系统在流水处理存在着一定难度。
发明内容
本发明的目的是提供一种基于ETC的流水处理系统，可以解决上述现有技术问题。
根据本发明的一个方面，提供了一种基于ETC的流水处理系统，包括包括上传模块、查询模块、本地保存模块和服务子模块，
上传模块接收外部小区车道系统发送的流水信息，并将流水信息上传至服务子模块，或者，上传模块接收服务子模块根据流水信息反馈的处理结果，上传模块将处理结果发送至外部小区车道系统，
查询模块包括接收单元和发送单元，接收单元接收外部输入的检索命令，发送单元将检索命令发送至服务子模块，
本地保存模块将上传模块已经发送至服务子模块的流水信息进行保存，形成日志记录，并将所形成的日志记录发送至服务子模块以作备份，
服务子模块接收上传模块发送的流水信息，并根据流水信息形成处理结果，然后反馈至上传模块，或者，服务子模块接收查询模块所发送的检索命令，并根据检索命令进行检索，形成检索结果，然后反馈至查询模块，或者，服务子模块接收本地保存模块上传的日志记录。
进一步地，流水信息包括流水类型、流水唯一标识、密钥操作唯一标识、操作时间、卡号、OBU号、收费员工号、车型、车牌、车辆图片、所属小区编号、入口车道编号、入口信息、校验数据。
进一步地，本地保存模块还包括删除单元，删除单元将已经保存在日志记录中达到四个月的流水信息进行删除，流水信息以文件形式保存在日志记录中，每天对应一个文件。
本发明一种基于ETC的流水处理系统，包括上传模块、查询模块、本地保存模块和服务子模块，每个模块之间分工明确，使得ETC收费系统在流水处理方面，简单、高效。
