申请日2015.12.04
公开(公告)日2016.03.02
IPC分类号G05B19/05
摘要
本发明公开了一种污水处理控制系统及其控制方法，污水处理控制系统包括全厂管理机、工控机工作站，PLC系统和电动机、泵、阀门控制器，全厂管理机和工控机工作站通过1000M以太网连接，工控机工作站与PLC系统通过100M工业以太网连接，PLC系统与电动机、泵、阀门控制器通过RS485连接，控制方法主要是由PLC系统进行数据的采集与传递，并控制电动机、泵、阀门控制器来实现系统的稳定运行。本系统安装费用较低，并且实现了电控、电仪及电结三电一体化，操作简单，可靠性高、抗干扰能力强。

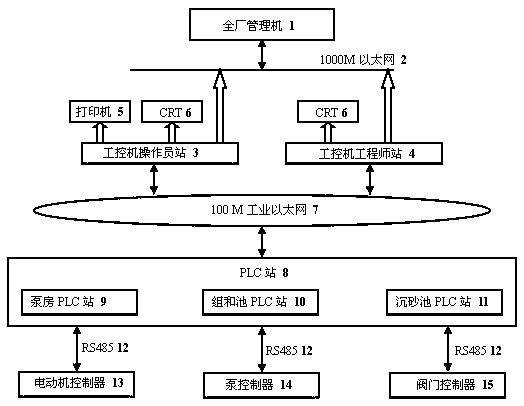

摘要附图
权利要求书
1.一种污水处理控制系统，包括全厂管理机、工控机工作站，PLC系统和电动机、泵、阀门控制器，其特征在于所述的全厂管理机和工控机工作站通过1000M以太网连接，工控机工作站与PLC系统通过100M工业以太网连接，PLC系统与电动机、泵、阀门控制器通过RS485连接。
2.根据权利要求1所述的污水处理控制系统，其特征在于所述的工控机工作站包括工控机操作员站和工控机工程师站，工控机操作员站还与打印机、CRT连接，工控机工程师站还与CRT连接。
3.根据权利要求1所述的污水处理控制系统，其特征在于所述的PLC系统包括泵房PLC站、组合池PLC站和沉砂池PLC站。
4.根据权利要求1或3所述的污水处理控制系统，其特征在于所述的PLC系统采用中控室、PLC站和现场三地控制。
5.基于权利要求1所述的污水处理控制系统的控制方法，其特征在于PLC系统通过以太网将现场参数传递到工控机工作站和全厂管理机，全厂管理机将现场参数与数据库设定参数对比，并将对比结果传递到工控机工作站，工控机工作站根据对比结果发出指令传递给PLC系统，PLC系统根据指令通过RS485控制电动机、泵、阀门控制器的开关与调节。
说明书
一种污水处理控制系统及其控制方法
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水处理控制系统及其控制方法。
背景技术
污水是城市在发展的过程中产生的，最近几年随着城市工业项目的增多，随之而来的是工业区污水排放成倍增加，污水的水质也变的复杂多样化，现有的污水处理厂处理完成以后的污水已经远远不能满足工业达标排放的标准，未达标的排放会对地下水资源产生巨大的污染并对环境产生深远的影响。对于这种情况来说，就非常有必要强化工业污水的处理，并改善已经恶化的水环境污染的趋势。基于环境保护和节约用水，节水的最重要环节就是污水的再利用，工业污水一般是指工业生产过程中排出的受污染的排水，我国废水排放量的60%以上是工业污水。所以我国环境保护的重点之一就是工业污水污染的防护和治理。由于工业生产的复杂性，使得工业污水的污染性质呈多样性，如有热污染、色污染、有机污染、无机污染等。同时，工业污水的处理具有一定的技术难度，因为工业污水的水质及边界条件发生会随生产工艺的变化而产生较大波动。而工业污水处理的现场环境相对比较差，气体中有大量的有害成分，且污水处理设备运行会有很长周期性，好的污水处理的计算机自动控制系统会有效的保证工作人员的人身安全并且较大提高工作效率。
我国现有污水处理厂自动控制系统的突出问题是：手动和自动都有，自制与引进同时存在。大多数自控系统虽然从硬件到软件都是原装引进，但在技术上难以真正的消化吸收。最突出的表现在相对较小的污水处理厂，因为仪表的准确性不好，设备运行调整迟缓导致出水水质会有些差异，可靠性和抗干扰能力不是很高。
发明内容
针对现有技术的不足，本发明提供一种性能优良，可靠性和抗干扰能力强的污水处理控制系统及其控制方法。
本发明涉及的一种污水处理控制系统，包括全厂管理机、工控机工作站，PLC系统和电动机、泵、阀门控制器，所述的全厂管理机和工控机工作站通过1000M以太网连接，工控机工作站与PLC系统通过100M工业以太网连接，PLC系统与电动机、泵、阀门控制器通过RS485连接。
所述的工控机工作站包括工控机操作员站和工控机工程师站，工控机操作员站还与打印机、CRT连接，工控机工程师站还与CRT连接。
所述的PLC系统包括泵房PLC站、组合池PLC站和沉砂池PLC站。
所述的PLC系统采用中控室、PLC站和现场三地控制。
基于上述污水处理控制系统的控制方法，其特征在于PLC系统通过以太网将现场参数传递到工控机工作站和全厂管理机，全厂管理机将现场参数与数据库设定参数对比，并将对比结果传递到工控机工作站，工控机工作站根据对比结果发出指令传递给PLC系统，PLC系统根据指令通过RS485控制电动机、泵、阀门控制器的开关与调节。
本发明的有益效果：本发明的污水处理控制系统安装费用较低，系统的集成度和可靠性增加，控制方法简单快捷，就地控制更快捷、更准确，并且实现了电控、电仪及电结三电一体化，操作简单，可靠性高、抗干扰能力强。
