申请日2015.12.04
公开(公告)日2016.04.20
IPC分类号C02F3/12
摘要
本实用新型涉及一种多点进水的污水处理装置，包括：污水处理箱，所述污水处理箱的横截面呈方形，所述污水处理箱的侧壁包括依次相连且竖直设置的第一回流壁、第一连接壁、第二回流壁和第二连接壁，所述第一回流壁和第二回流壁相互平行，所述第一连接壁和第二连接壁相互平行;其特征在于，所述第一回流壁上开设有至少两个进水孔，每个所述进水孔连接有一个进水管。本实用新型通过在第一回流壁上开设至少两个进水孔，可保证整个污水处理装置内需氧量均匀，也保证了整个污水处理装置内污泥负荷基本相当;通过设置至少两个进水孔，可提高整个污水处理装置的污染物处理能力。

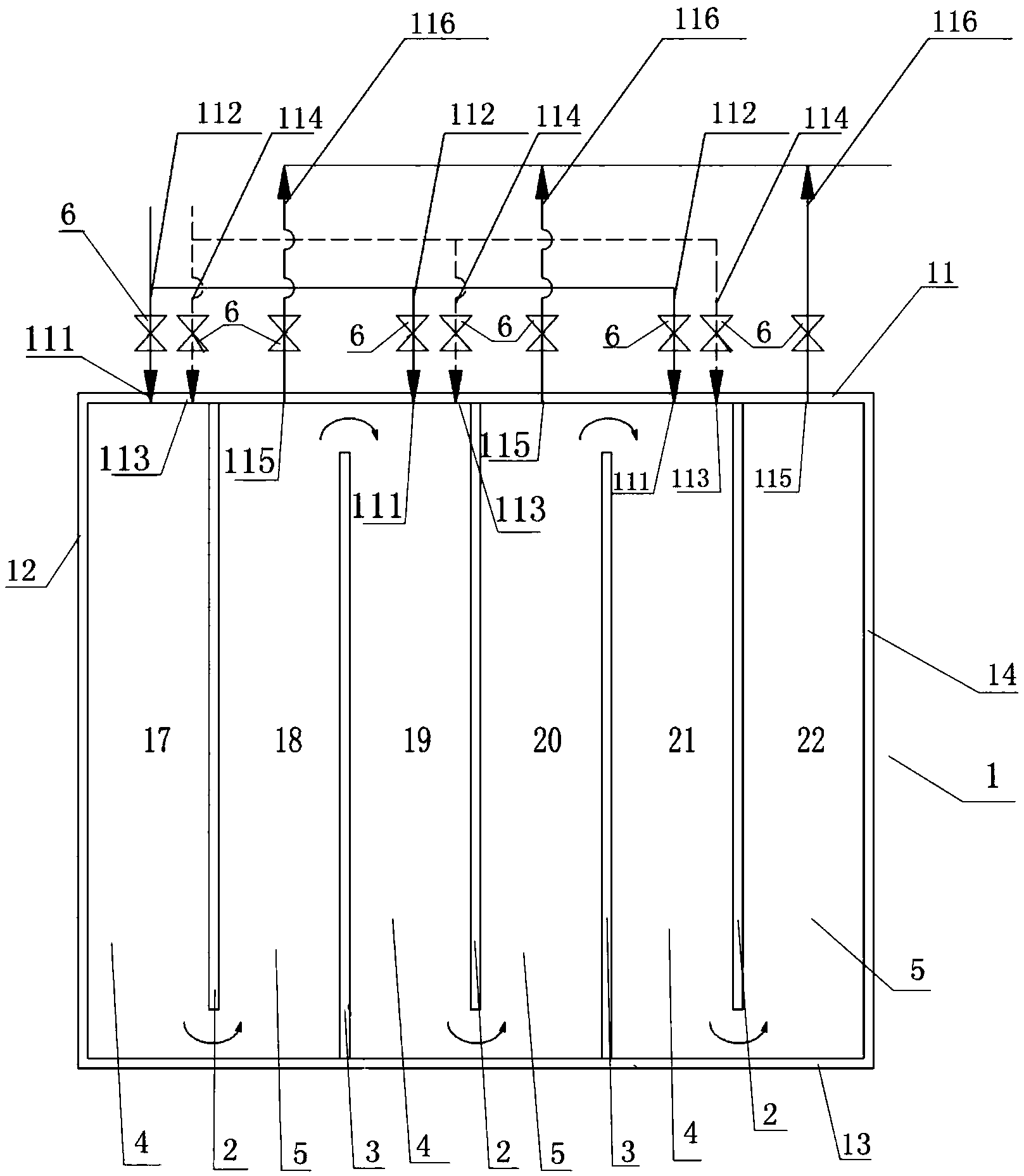

摘要附图
权利要求书
1.一种多点进水的污水处理装置，包括：
污水处理箱(1)，所述污水处理箱(1)的横截面呈方形，所述污水处理箱(1)的侧壁包括依次相连且竖直设置的第一回流壁(11)、第一连接壁(12)、第二回流壁(13)和第二连接壁(14)，所述第一回流壁(11)和第二回流壁(13)相互平行，所述第一连接壁(12)和第二连接壁(14)相互平行;其特征在于，所述第一回流壁(11)上至少开设有两个进水孔(111)，每个所述进水孔(111)连接有一个进水管(112)。
2.根据权利要求1所述一种多点进水的污水处理装置，其特征在于，所述进水管(112)上设有流量调节阀(6)。
3.根据权利要求1或2所述一种多点进水的污水处理装置，其特征在于，所述第一回流壁(11)上至少开设有两个污泥进孔(113)，每个所述污泥进孔(113)连接有一个污泥回流管(114)。
4.根据权利要求3所述一种多点进水的污水处理装置，其特征在于，所述污泥回流管(114)上设有流量调节阀(6)。
5.根据权利要求4所述一种多点进水的污水处理装置，其特征在于，所述第一回流壁(11)上至少开设有两个出水孔(115)，每个所述出水孔(115)连接有一个出水管(116)。
6.根据权利要求5所述一种多点进水的污水处理装置，其特征在于，所述出水管(116)上设有流量调节阀(6)。
7.根据权利要求5或6所述一种多点进水的污水处理装置，其特征在于，所述进水孔(111)的个数和污泥进孔(113)的个数相等，所述进水孔(111)的个数和出水孔(115)的个数相等。
8.根据权利要求7所述一种多点进水的污水处理装置，其特征在于， 还包括：
第一推流板(2)，所述第一推流板(2)的个数为2n+1个，n为正整数;2n+1个所述第一推流板(2)等间距且垂直固定在所述第一回流壁(11)的内侧面上，所述第一推流板(2)的端部与第二回流壁(13)的内侧面之间留有间隙;和
第二推流板(3)，所述第二推流板(3)的个数为2n个，2n个所述第二推流板(3)等间距且垂直固定在所述第二回流壁(13)的内侧面上，所述第二推流板(3)的端部与所述第一回流壁(11)的内侧面留有间隙;每两个第一推流板(2)之间设有一个第二推流板(3);
所述第一连接壁(12)和与之相邻的一个第一推流板(2)之间形成一个进水廊道(4)，所述第二连接壁(14)和与之相邻的一个第一推流板(2)之间形成一个出水廊道(5);一个第二推流板(3)将相邻两个第一推流板(2)之间的空间分隔成一个进水廊道(4)和一个出水廊道(5);从第一连接壁(12)至第二连接壁(14)，所述进水廊道(4)和出水廊道(5)交错布置;相邻的进水廊道(4)和出水廊道(5)相互连通;
所述进水孔(111)和污泥进孔(113)均开设在第一回流壁(11)上与所述进水廊道(4)相对应的位置，所述出水孔(115)开设在第一回流壁(11)上与所述出水廊道(5)相对应的位置上。
9.根据权利要求8所述一种多点进水的污水处理装置，其特征在于，一个所述进水廊道(4)对应开设一个进水孔(111)和一个污泥进孔(113);一个所述出水廊道(5)对应开设一个出水孔(115)。
10.根据权利要求8或9所述一种多点进水的污水处理装置，其特征在于，所述n=3。
说明书
一种多点进水的污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种适应于石油化工废水好氧工艺段多点进水的污水处理装置。
背景技术
目前，活性污泥法污水处理工艺是现如今应用最为广泛的生化法污水处理工艺之一，由于该方法处理效果好、运行费用低、操作较简单而备受用户的欢迎。现行的活性污泥法按流态分类有：推流型、完全混合式、间歇式等活性污泥法系统，而时下石油化工废水处理常用的方法是推流式活性污泥法。石油化工废水好氧处理工艺段采用推流式活性污泥法处理过程中，仅有一个进水管和一个出水管，因石油化工废水中污染物含量较高，活性污泥工艺段停留时间较长，污泥回流仅回流至进水口，导致进水口端污染物负荷高，污泥浓度大，溶解氧含量低;而随着水流往后推移，污染物负荷越来越低，待水流推移至出水口时，污染物的负荷达到最低限度，氧气过量;此类装置在运行过程中，容易导致运行回路的前段产生厌氧段，后段产生富氧段，出水水质不稳定，且后段污泥一直处于低负荷运行状态，难以抵抗高污染物含量冲击，给操作人员带来很大的不便。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一种多点进水的污水处理装置。
本实用新型解决上述技术问题的技术方案如下：一种多点进水的污水处理装置，包括：
污水处理箱，所述污水处理箱的横截面呈方形，所述污水处理箱的侧壁包括依次相连且竖直设置的第一回流壁、第一连接壁、第二回流壁和第二连接壁，所述第一回流壁和第二回流壁相互平行，所述第一连接壁和第二连接壁相互平行;其特征在于，所述第一回流壁上至少开设有两个进水孔，每个所述进水孔连接有一个进水管。
本实用新型的有益效果是：本实用新型通过在第一回流壁上开设至少两个进水孔，可保证整个污水处理装置内需氧量均匀，也保证了整个污水处理装置内污泥负荷基本相当;通过设置至少两个进水孔，可提高整个污水处理装置的污染物处理能力。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，所述进水管上设有流量调节阀。
采用上述进一步方案的有益效果是：通过在进水管上设置流量调节阀，可有效控制进水量，有效降低污水的单位运行费用。
进一步，所述第一回流壁上至少开设有两个污泥进孔，每个所述污泥进孔连接有一个污泥回流管。
采用上述进一步方案的有益效果是：通过在第一回流壁上开设至少两个污泥进孔，可将污泥均匀输进污水处理装置内。
进一步，所述污泥回流管上设有流量调节阀。
采用上述进一步方案的有益效果是：通过在污泥回流管上设有流量调节阀，可控制污泥回流量。
进一步，所述第一回流壁上开设有至少两个出水孔，每个所述出水孔连接有一个出水管。
采用上述进一步方案的有益效果是：通过在第一回流壁上开设至少两个出水孔，当污水水量大或污水水质差时，所有出水可从一个出水孔流出，最大限度的延长污水停留时间;当污水水量小或者水质好时，可根据情况选择 多个出水孔出水，从而有效降低运行费用。
进一步，所述出水管上设有流量调节阀。
采用上述进一步方案的有益效果是：通过在出水管上设置流量调节阀，可有效控制出水量。
进一步，所述进水孔的个数和污泥进孔的个数相等，所述进水孔的个数和出水孔的个数相等。
进一步，还包括：
第一推流板，所述第一推流板的个数为2n+1个，n为正整数;2n+1个所述第一推流板等间距且垂直固定在所述第一回流壁的内侧面上，所述第一推流板的端部与第二回流壁的内侧面之间留有间隙;和
第二推流板，所述第二推流板的个数为2n个，2n个所述第二推流板等间距且垂直固定在所述第二回流壁的内侧面上，所述第二推流板的端部与所述第一回流壁的内侧面留有间隙;每两个第一推流板之间设有一个第二推流板;
所述第一连接壁和与之相邻的一个第一推流板之间形成一个进水廊道，所述第二连接壁和与之相邻的一个第一推流板之间形成一个出水廊道;一个第二推流板将相邻两个第一推流板之间的空间分隔成一个进水廊道和一个出水廊道;从第一连接壁至第二连接壁，所述进水廊道和出水廊道交错布置;相邻的进水廊道和出水廊道相互连通;
所述进水孔和污泥进孔均开设在第一回流壁上与所述进水廊道相对应的位置，所述出水孔开设在第一回流壁上与所述出水廊道相对应的位置上。
采用上述进一步方案的有益效果是：通过将进水孔和污泥进孔开设在第一回流壁与进水廊道对应的位置上，出水孔设置在第一回流壁与出水廊道相对应的位置上，可增长污水的推流长度和回流时间，且进出水方向与污水的推流方向一致，避免水压和污泥推流不均匀。
进一步，一个所述进水廊道对应开设一个进水孔和一个污泥进孔;一个所述出水廊道对应开设一个出水孔。
进一步，所述n=3。
