申请日2015.12.03
公开(公告)日2016.04.13
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于农村生活污水处理的生物滤池，属污水处理技术领域。它由滤池箱、布水管、收集管和溢流管构成，滤池箱内依次设置有隔板间隔形成的滤池A、滤池B和滤池C;滤池A、滤池B和滤池C内的一侧上端分别设置有布水管，滤池A、滤池B和滤池C内的另一侧底部分别设置有收集管，收集管上分别设置有溢流管，滤池A、滤池B和滤池C之间通过溢流管和布水管依次连通。该生物滤池结构简单紧凑，性能稳定、可广泛应用于农村生活污水处理。具有易于安装拆卸便捷，建设周期短，造价低，处理效果好的特点，从而使农村的生活污水得到合理的利用，有效节约了水资源，特别适用于农村生活污水处理使用。

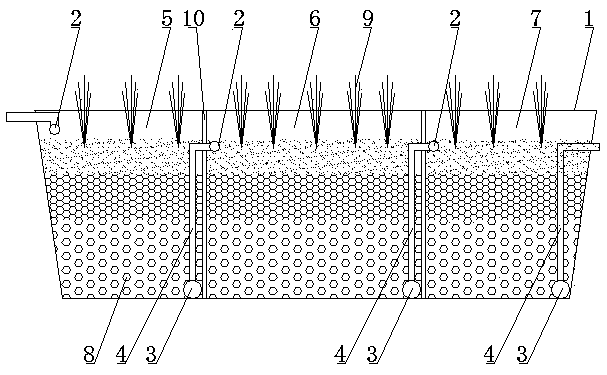

摘要附图
权利要求书
1.一种用于农村生活污水处理的生物滤池，它由滤池箱(1)、布水管(2)、收集管(3)和溢流管(4)构成，滤池箱(1)呈斗状，滤池箱(1)内依次设置有隔板(10)间隔形成的滤池A(5)、滤池B(6)和滤池C(7);滤池A(5)、滤池B(6)和滤池C(7)内的一侧上端分别设置有布水管(2)，滤池A(5)、滤池B(6)和滤池C(7)内的另一侧底部分别设置有收集管(3)，收集管(3)上分别设置有溢流管(4)，滤池A(5)、滤池B(6)和滤池C(7)之间通过溢流管(4)和布水管(2)依次连通;所述的滤池A(5)、滤池B(6)和滤池C(7)内分别通过填充基质(8)种植有耐水植物(9);所述的收集管(3)圆周上设置有收集孔，布水管(2)圆周上设置有布水孔，所述的滤池箱(1)底部呈井字状设置有加强筋。
2.根据权利要求1所述的一种用于农村生活污水处理的生物滤池，其特征在于：所述的滤池C(7)内的溢流管(4)其端口延伸至滤池箱(1)外端。
3.根据权利要求1所述的一种用于农村生活污水处理的生物滤池，其特征在于：所述的填充基质(8)为多孔陶粒、碎石和卵石，填充基质(8)铺设厚度为70cm—85cm。
4.根据权利要求1所述的一种用于农村生活污水处理的生物滤池，其特征在于：所述的耐水植物(9)为美人蕉、花叶芦竹、芦苇或旱伞草。
说明书
一种用于农村生活污水处理的生物滤池
技术领域
本实用新型涉及一种用于农村生活污水处理的生物滤池，属污水处理技术领域。
背景技术
在现有的污水处理技术中，大多是针对工业上的污水处理，而对农村的生活污水处理涉及的较少，其中不乏农村居住格局原因，以及农村水处理基础设施之后和管理水平低下抑制了农村地区居民生活质量的改善和提高。目前，国家正在加大力度扶持新农村水改项目，农村地区的水环境制粒应成为我国环境综合治理的重要组成部分，对于农村污水处理设备，更倾向于小型灵活型污水处理设备，而且结构简单，易于安装拆卸便捷，建设周期短，造价低，以使农村的生活污水得到合理的利用，有效节约水资源，充分利用农村生活污水，使处理后的污水达到国家规定的排放标准，用来灌溉农田。
发明内容
本实用新型的目的在于：提供一种结构简单、设建设周期短，造价低，易于安装拆卸，适用于农村生活污水处理的用于农村生活污水处理的生物滤池。
本实用新型的技术方案是：
一种用于农村生活污水处理的生物滤池，它由滤池箱、布水管、收集管和溢流管构成，滤池箱呈斗状，滤池箱内依次设置有隔板间隔形成的滤池A、滤池B和滤池C;滤池A、滤池B和滤池C内的一侧上端分别设置有布水管，滤池A、滤池B和滤池C内的另一侧底部分别设置有收集管，收集管上分别设置有溢流管，滤池A、滤池B和滤池C之间通过溢流管和布水管依次连通;所述的滤池A、滤池B和滤池C内分别通过填充基质种植有耐水植物;所述的收集管圆周上设置有收集孔，布水管圆周上设置有布水孔，所述的滤池箱底部呈井字状设置有加强筋。
所述的滤池C内的溢流管其端口延伸至滤池箱外端。
所述的填充基质为多孔陶粒、碎石和卵石，填充基质铺设厚度为70cm—85cm。
所述的耐水植物为美人蕉、花叶芦竹、芦苇或旱伞草。
所述的布水管和收集管分别呈纵向状设置。
所述的滤池箱由玻璃钢制成。
本实用新型的优点在于：
该用于农村生活污水处理的生物滤池结构简单紧凑，性能稳定、可广泛应用于农村生活污水处理。工作时，污水由进水管和滤池A内的布水管进入滤池箱，依次通过滤池A、滤池B和滤池C的上进下出，以及通过耐水植物根系的多次吸附和填充基质的过滤净化完成生活污水的净化，最终通过滤池C内的溢流管达标排放。该生物滤池的滤池箱由玻璃钢制成，具有易于安装拆卸便捷，建设周期短，造价低，处理效果好的特点，从而使农村的生活污水得到合理的利用，有效节约了水资源，特别适用于农村生活污水处理使用。
