申请日2015.12.03
公开(公告)日2016.04.20
IPC分类号C02F1/46
摘要
本实用新型涉及一种电化学水处理装置的刮刀，包括刮刀6、转轴4、阴极板1，刮刀6呈上窄下宽的三角形设计，宽的一端有穿孔，安装时刮刀6紧贴阴极板1表面，并串在转轴6上，刮刀6的穿孔与转轴4截面形状一致并紧密配合，能够通过转轴4的低速旋转带动刮刀6旋转，旋转过程中刮刀6划过阴极板表面，从而实现刮垢的过程。本实用新型解决了电化学水处理装置中刮刀由于应力集中、晃动、翘边等造成的刮垢效果不好、刮刀容易断裂、卡刀等问题。

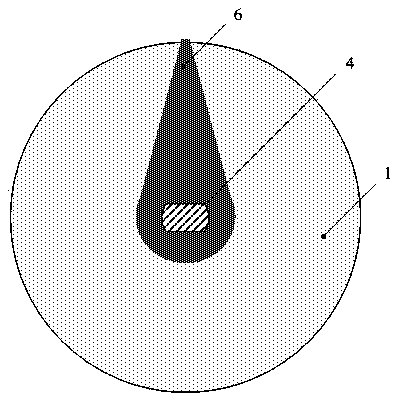

摘要附图
权利要求书
1.一种电化学水处理装置的刮刀，包括刮刀(6)、转轴(4)、阴极板(1)，其特征在于，刮刀(6)呈上窄下宽的三角形形状，宽的一端有穿孔，穿孔的形状与转轴(4)的截面形状一致，呈现扁形或方形等，且刮刀(6)两侧开刃，开刃的一面紧贴阴极板表面安装。
2.根据权利要求1所述的一种电化学水处理装置的刮刀，其特征在于，还包括中心限位扶正块(2)、顶丝(3)、阳极板(5)，所述阴极板(1)、刮刀(6)、中心限位扶正块(2)及阳极板(5)设有多组，依次串接在转轴(4)上，并由顶丝(3)顶紧。
3.根据权利要求2所述的一种电化学水处理装置的刮刀，其特征在于，所述阴极板(1)与刮刀(6)紧密贴合，所述阳极板(5)与中心限位扶正块(2)紧密贴合，所述中心限位扶正块(2)与刮刀(6)的厚度之和决定了阴极板(1)与阳极板(5)之间的间距。
说明书
一种电化学水处理装置的刮刀
技术领域
本实用新型属于工业水处理技术领域，具体是涉及一种电化学水处理装置的刮刀。
背景技术
电化学水处理技术是一种近期越来越受到关注的水垢控制技术，并且已经开发出了越来越多样的电化学水处理装置，但已经投入实际应用的电化学水处理装置普遍存在结构复杂、除垢效果不好，结在极板表面的垢不容易被刮干净，容易在结垢面上生成硬垢等问题，极板间距的设置也受到很大限制。
本实用新型主要针对电化学水处理装置中的刮刀形式及其安装方式进行了改进，解决了电化学水处理装置中刮刀由于应力集中、晃动、翘边等造成的刮垢效果不好、刮刀容易断裂、卡刀等问题，提升了刮垢的效果。
实用新型内容
本实用新型通过以下技术方案提高电化学水处理装置中刮刀的刮垢效果：
一种电化学水处理装置的刮刀，包括刮刀6、转轴4、阴极板1，其中刮刀6呈上窄下宽的三角形形状，宽的一端有穿孔，穿孔的形状与转轴4的截面形状一致，呈现扁形或方形等，且刮刀6两侧开刃，开刃的一面紧贴阴极板表面安装。
进一步地，还包括中心限位扶正块2、顶丝3、阳极板5，所述阴极板1、刮刀6、中心限位扶正块2及阳极板5设有多组，依次串接在转轴4上，并由顶丝3顶紧。
进一步地，所述阴极板1与刮刀6紧密贴合，所述阳极板5与中心限位扶正块2紧密贴合，所述中心限位扶正块2与刮刀6的厚度之和决定了阴极板1与阳极板5的之间的间距。
与现有技术相比，本实用新型达到的技术效果是：1)上窄下宽的三角形设计的刮刀不易变形，消除了应力集中，因此不易折断。不易翘边，保证了刮刀与阴极板表面的紧密贴合。2)刮刀开刃的一面紧贴阴极板表面，确保了刮垢效果。3)刮刀不易晃动，确保了不会卡刀。
