申请日2017.11.23
公开(公告)日2018.03.06
IPC分类号G01N33/18; B62B3/00; F16M3/00
摘要
本发明涉及一种使用安全性高的工厂污水检测装置，包括入水装置，入水装置的顶端电连接有传导线，传导线远离入水装置的一端固定连接有推车，传导线活动连接在伸缩杆的外表面，伸缩杆远离入水装置的一端固定连接于推车的侧面，传导线远离入水装置的一端电连接有污水检测器，污水检测器的下表面固定连接有支撑面板，所污水检测器远离传导线的一端电连接有第一电线，第一电线远离污水检测器的一端电连接有控制器，控制器固定连接于支撑面板的下表面，控制器远离第一电线的一端电连接有第二电线，第二电线远离控制器的一端电连接有光伏面板，光伏面板的下表面固定连接有支撑架。本发明的优点在于：方便移动、可远距离操作。

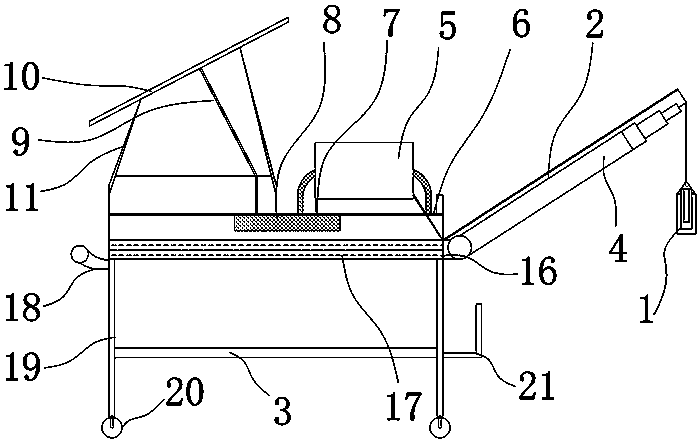

摘要附图
权利要求书
1.一种使用安全性高的工厂污水检测装置，其特征在于：包括入水装置(1)，所述入水装置(1)的顶端电连接有传导线(2)，所述传导线(2)远离入水装置(1)的一端固定连接有推车(3)，所述传导线(2)活动连接在伸缩杆(4)的外表面，所述伸缩杆(4)远离入水装置(1)的一端固定连接于推车(3)的侧面，所述传导线(2)远离入水装置(1)的一端电连接有污水检测器(5)，所述污水检测器(5)的下表面固定连接有支撑面板(6)，所污水检测器(5)远离传导线(2)的一端电连接有第一电线(7)，所述第一电线(7)远离污水检测器(5)的一端电连接有控制器(8)，所述控制器(8)固定连接于支撑面板(6)的下表面，所述控制器(8)远离第一电线(7)的一端电连接有第二电线(9)，所述第二电线(9)远离控制器(8)的一端电连接有光伏面板(10)，所述光伏面板(10)的下表面固定连接有支撑架(11)，所述支撑架(11)远离光伏面板(10)的一端固定连接在支撑面板(6)的上表面。
2.根据权利要求1所述的一种使用安全性高的工厂污水检测装置，其特征在于：所述入水装置(1)包括防水盖(12)、传感器(13)、检测棒(14)和污水收集器(15)，所述传导线(2)贯穿防水盖(12)的顶部，所述传导线(2)远离伸缩杆(4)的一端电连接有传感器(13)，所述传感器(13)的上表面固定连接于防水盖(12)的下表面，所述传感器(13)设置在检测棒(14)的内部，所述检测棒(14)固定连接在污水收集器(15)的内部，所述防水盖(12)套装于污水收集器(15)的顶部。
3.根据权利要求1所述的一种使用安全性高的工厂污水检测装置，其特征在于：所述传导线(2)的形状为螺旋形。
4.根据权利要求1所述的一种使用安全性高的工厂污水检测装置，其特征在于：所述推车(3)靠近伸缩杆(4)的一端开设有伸缩口(16)，所述伸缩口(16)远离伸缩杆(4)的一端固定连接有伸缩腔(17)。
5.根据权利要求1所述的一种使用安全性高的工厂污水检测装置，其特征在于：所述推车(3)远离伸缩口(16)的一侧固定连接有把手(18)，所述推车(3)下表面的四角处固定连接有四条支撑腿(19)，所述支撑腿(19)的底端固定连接有轮子(20)，所述推车(3)靠近伸缩口(16)的一侧设置有安置腔(21)。
6.根据权利要求1所述的一种使用安全性高的工厂污水检测装置，其特征在于：所述伸缩杆(4)贯穿于伸缩腔(17)的内部。
说明书
一种使用安全性高的工厂污水检测装置
技术领域
本发明涉及污水检测技术领域，特别是一种使用安全性高的工厂污水检测装置。
背景技术
污水处理是为使污水达到排出某一水体或再次使用的水质要求对其净化的过程。而污水处理中往往需要使用到检测设备对污水进行检测分析，而污水检测设备都是固定浸没在污水池内的或漂浮于污水上的，而有些需要检测员去污水处理池取样检测，这样容易对检测员造成危害。
而固定的污水检测设备不能进行移动，造成只能对污水池内局部的污水进行检测，检测范围小;漂浮于污水上的污水检测设备需要检测员靠近污水处理池操作，对检测员人身安全造成危害，针对上述污水检测装置的缺点，现提出一种使用安全性高的工厂污水检测装置。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种方便移动、可远距离操作的使用安全性高的工厂污水检测装置。
本发明的目的通过以下技术方案来实现：一种使用安全性高的工厂污水检测装置，包括入水装置，入水装置的顶端电连接有传导线，传导线远离入水装置的一端固定连接有推车，传导线活动连接在伸缩杆的外表面，伸缩杆远离入水装置的一端固定连接于推车的侧面，传导线远离入水装置的一端电连接有污水检测器，污水检测器的下表面固定连接有支撑面板，所污水检测器远离传导线的一端电连接有第一电线，第一电线远离污水检测器的一端电连接有控制器，控制器固定连接于支撑面板的下表面，控制器远离第一电线的一端电连接有第二电线，第二电线远离控制器的一端电连接有光伏面板，光伏面板的下表面固定连接有支撑架，支撑架远离光伏面板的一端固定连接在支撑面板的上表面。
进一步地，入水装置包括防水盖、传感器、检测棒和污水收集器，传导线贯穿防水盖的顶部，传导线远离伸缩杆的一端电连接有传感器，传感器的上表面固定连接于防水盖的下表面，传感器设置在检测棒的内部，检测棒固定连接在污水收集器的内部，防水盖套装于污水收集器的顶部。
进一步地，传导线的形状为螺旋形。
进一步地，推车靠近伸缩杆的一端开设有伸缩口，伸缩口远离伸缩杆的一端固定连接有伸缩腔。
进一步地，推车远离伸缩口的一侧固定连接有把手，推车下表面的四角处固定连接有四条支撑腿，支撑腿的底端固定连接有轮子，推车靠近伸缩口的一侧设置有安置腔。
进一步地，伸缩杆贯穿于伸缩腔的内部。
本发明具有以下优点：
1、本发明通过推车下方轮子的移动，进而使整个检测污水装置可以自由移动。
2、通过对伸缩杆的调节，进而带动传导线和入水装置的自由移动，使污水检测过程具有选择性和针对性，且该伸缩杆在不用时可隐藏于伸缩腔内部，入水装置安放于安置腔内部，防止入水装置被碰坏。
3、通过光伏面板将光能转化成电能，可对整个污水检测装置提供稳定的电源。
