申请日2017.11.21
公开(公告)日2018.02.23
IPC分类号C02F9/10
摘要
本发明公开了一种工业废水中提取饱和盐液的装置，包括进口分离器、闪蒸罐，所述进口分离器上设置有进液管，所述进口分离器内部设置有过滤膜，所述进口分离器下方设置有排污管，所述进口分离器连接有吸收塔，所述吸收塔内底部设置有过滤芯，所述吸收塔中部设置有加热器，所述吸收塔上端侧壁上设置有压力表，所述吸收塔下端连接有所述闪蒸罐，所述闪蒸罐上端设置有水汽出气管，所述闪蒸罐下端连接有过滤器，所述过滤器通过管道连接到贫富液换热器上端，所述贫富液换热器上方连接有塔顶冷凝器，所述塔顶冷凝器连接有回流收集罐。有益效果在于：可以多次对盐水进行分离和提纯，提高提取效率和质量，提高废水处理能力，保护环境。

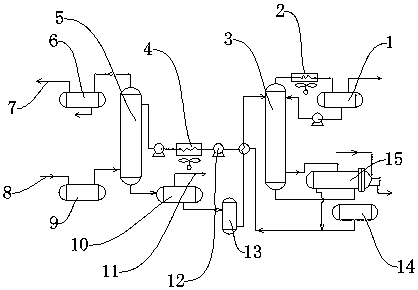

摘要附图
权利要求书
1.一种工业废水中提取饱和盐液的装置，其特征在于：包括进口分离器、闪蒸罐，所述进口分离器上设置有进液管，所述进口分离器内部设置有过滤膜，所述进口分离器下方设置有排污管，所述进口分离器连接有吸收塔，所述吸收塔内底部设置有过滤芯，所述吸收塔中部设置有加热器，所述吸收塔上端侧壁上设置有压力表，所述吸收塔下端连接有所述闪蒸罐，所述闪蒸罐上端设置有水汽出气管，所述闪蒸罐下端连接有过滤器，所述过滤器通过管道连接到贫富液换热器上端，所述贫富液换热器上方连接有塔顶冷凝器，所述塔顶冷凝器连接有回流收集罐，所述贫富液换热器下侧方连接有重沸器，所述重沸器内部设置有发热管，所述发热管端部设置有温控器，所述重沸器内壁上设置有温度检测器，所述重沸器内部设置隔离板，所述隔离板一侧设置有进液孔，所述分离板另一侧设置有出液孔，所述重沸器连接有缓冲罐，所述缓冲罐连接有升压泵，所述升压泵与所述吸收塔之间设置有溶液冷却器，所述吸收塔顶部连接有出口分离器，所述出口分离器上设置有出液管。
2.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述过滤膜通过螺钉固定在所述进口分离器内部，所述过滤膜为离子膜，所述进液管与所述排污管位于所述过滤膜同一侧。
3.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述过滤芯通过螺钉固定在所述吸收塔内底部，所述过滤芯内至少设置有一层滤材，所述过滤芯位于所述进口分离器与所述吸收塔的连接管口下方。
4.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述塔顶冷凝器通过管道分别连接所述贫富液换热器和所述回流收集罐，所述回流收集罐下端设置有与所述贫富液换热器上端连接的管道。
5.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述温控器通过螺钉固定在所述重沸器端部，所述温控器与所述发热管电连接，所述发热管为U型铜管。
6.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述隔离板共有两个，所述隔离板的高度超过所述重沸器内腔的一半，两个所述隔离板分别焊接在所述重沸器内部上下端。
7.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述重沸器内部的温度为为110℃-150℃。
8.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述吸收塔内部通过隔板分离成上下两个独立的腔体，所述加热器的发热装置伸入所述吸收塔上部内腔内。
9.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述出口分离器与所述吸收塔相连接，所述出口分离器内部同样设置有过滤膜。
10.根据权利要求1所述的一种工业废水中提取饱和盐液的装置，其特征在于：所述溶液冷却器通过管箍固定在所述升压泵和所述吸收塔之间，所述溶液冷却器采用冷风机进行冷却。
说明书
一种工业废水中提取饱和盐液的装置
技术领域
本发明涉及工业废水提取领域，特别是涉及一种工业废水中提取饱和盐液的装置。
背景技术
化工厂及石油和天然气的采集加工过程中产生大量的废水，这种废水含有多种物质，包括盐、油、有机重金属和放射性物质。其他使用工业食盐的行业如染布行业，生产的废水中也会含有大量的盐。高含盐量有机废水的有机物根据生产过程不同，所含有机物的种类及化学性质差异较大，但所含盐类物质多为Cl-、SO42-、Na+、Ca2+等盐类物质。由于含盐废水的产生途径广泛，废水量也逐年增加，因此去除含盐污水中的有机污染物对环境造成的影响至关重要。采用生物法进行处理，高浓度的盐类物质对微生物具有抑制作用，采用物化法处理，投资大，运行费用高，且难以达到预期的净化效果。采用生物法对此类废水进行处理，仍是目前国内外研究的重点。目前常用的高盐废水处理方法是蒸馏法。蒸发法主要有多效蒸发、多级闪蒸、压气蒸馏、膜蒸馏等几种，其中多效蒸发采用最广泛，但是提取效率低。
发明内容
本发明的目的就在于为了解决上述问题而提供一种工业废水中提取饱和盐液的装置。
本发明通过以下技术方案来实现上述目的：
一种工业废水中提取饱和盐液的装置，包括进口分离器、闪蒸罐，所述进口分离器上设置有进液管，所述进口分离器内部设置有过滤膜，所述进口分离器下方设置有排污管，所述进口分离器连接有吸收塔，所述吸收塔内底部设置有过滤芯，所述吸收塔中部设置有加热器，所述吸收塔上端侧壁上设置有压力表，所述吸收塔下端连接有所述闪蒸罐，所述闪蒸罐上端设置有水汽出气管，所述闪蒸罐下端连接有过滤器，所述过滤器通过管道连接到贫富液换热器上端，所述贫富液换热器上方连接有塔顶冷凝器，所述塔顶冷凝器连接有回流收集罐，所述贫富液换热器下侧方连接有重沸器，所述重沸器内部设置有发热管，所述发热管端部设置有温控器，所述重沸器内壁上设置有温度检测器，所述重沸器内部设置隔离板，所述隔离板一侧设置有进液孔，所述分离板另一侧设置有出液孔，所述重沸器连接有缓冲罐，所述缓冲罐连接有升压泵，所述升压泵与所述吸收塔之间设置有溶液冷却器，所述吸收塔顶部连接有出口分离器，所述出口分离器上设置有出液管。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述过滤膜通过螺钉固定在所述进口分离器内部，所述过滤膜为离子膜，所述进液管与所述排污管位于所述过滤膜同一侧。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述过滤芯通过螺钉固定在所述吸收塔内底部，所述过滤芯内至少设置有一层滤材，所述过滤芯位于所述进口分离器与所述吸收塔的连接管口下方。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述塔顶冷凝器通过管道分别连接所述贫富液换热器和所述回流收集罐，所述回流收集罐下端设置有与所述贫富液换热器上端连接的管道。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述温控器通过螺钉固定在所述重沸器端部，所述温控器与所述发热管电连接，所述发热管为U型铜管。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述隔离板共有两个，所述隔离板的高度超过所述重沸器内腔的一半，两个所述隔离板分别焊接在所述重沸器内部上下端。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述重沸器内部的温度为为110℃-150℃。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述吸收塔内部通过隔板分离成上下两个独立的腔体，所述加热器的发热装置伸入所述吸收塔上部内腔内。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述出口分离器与所述吸收塔相连接，所述出口分离器内部同样设置有过滤膜。
为了进一步提高一种工业废水中提取饱和盐液的装置的使用效果，所述溶液冷却器通过管箍固定在所述升压泵和所述吸收塔之间，所述溶液冷却器采用冷风机进行冷却。
本发明的有益效果在于：可以多次对盐水进行分离和提纯，提高提取效率和质量，提高废水处理能力，保护环境。
