申请日2017.11.20
公开(公告)日2018.02.23
IPC分类号C02F9/04
摘要
本发明公开了一种家具喷漆净化设备的水处理装置，其结构包括上端盖、进水管、水处理装置、水处理装置控制器、电控箱、排污管、出水管，上端盖连接于水处理装置的上端表面上，水处理装置的前端表面通过电连接有电控箱，水处理装置控制器通过电连接于电控箱的前端表面上，进水管连接于水处理装置的一端，水处理装置另一端的上方连接有出水管，排污管连接于水处理装置另一端的下方，本发明通过设有污水达标检测处理阀，实现了设备在使用时能够自动对处理完毕后的污水进行检测，在检测到处理完毕后的污水未达到排放标准时能够自动控制设备重新对处理完毕后未达标的污水进行二次处理，有效的提高了设备的污水处理效果，实用性强。

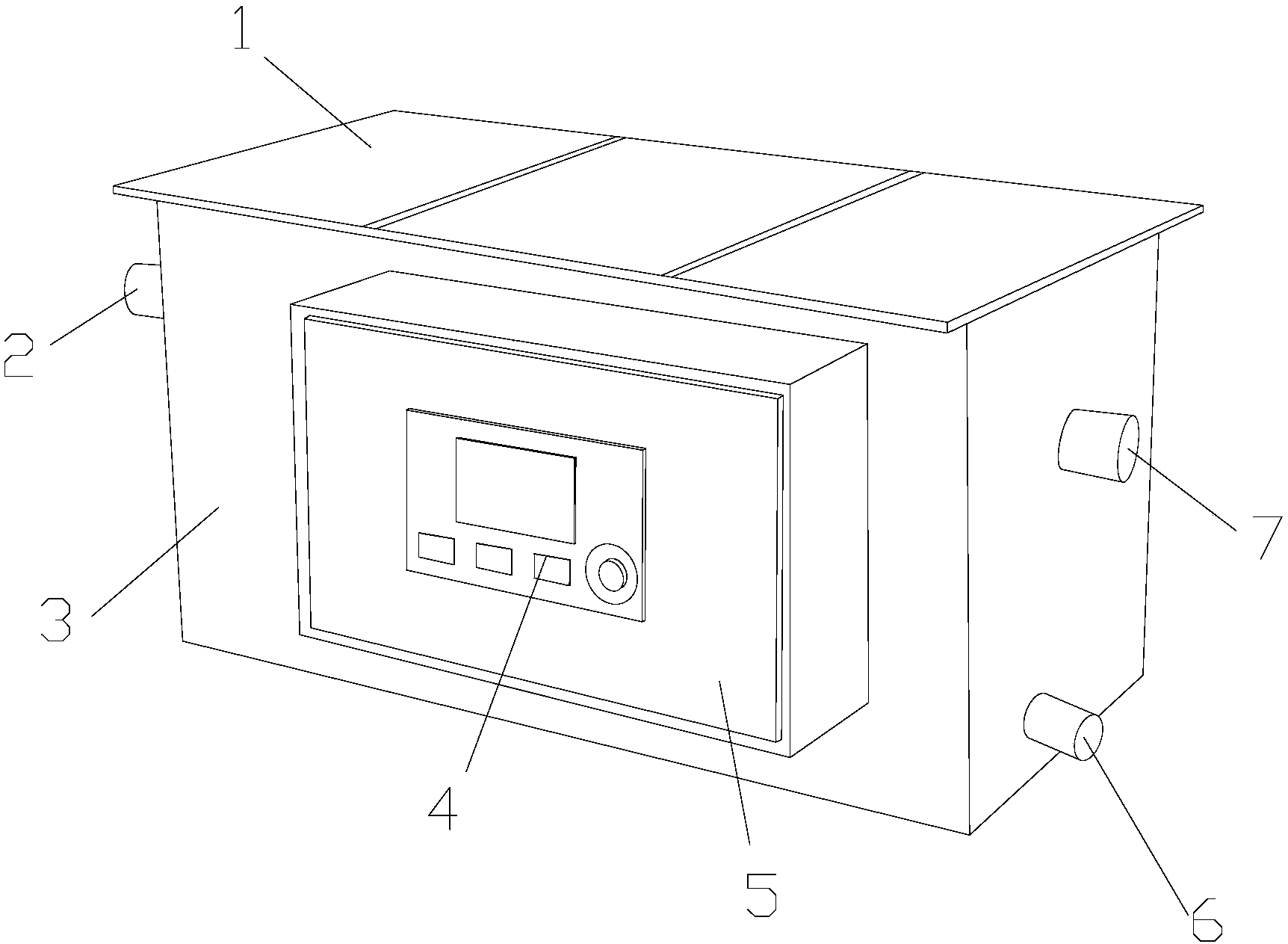

摘要附图
权利要求书
1.一种家具喷漆净化设备的水处理装置，其结构包括上端盖(1)、进水管(2)、水处理装置(3)、水处理装置控制器(4)、电控箱(5)、排污管(6)、出水管(7)，其特征在于：
所述的上端盖(1)连接于水处理装置(3)的上端表面上，所述的水处理装置(3)的前端表面通过电连接有电控箱(5)，所述的水处理装置控制器(4)通过电连接于电控箱(5)的前端表面上，所述的进水管(2)连接于水处理装置(3)的一端，所述的水处理装置(3)另一端的上方连接有出水管(7)，所述的排污管(6)连接于水处理装置(3)另一端的下方;
所述的水处理装置(3)由水处理装置外壳体(301)、沉淀滤网架(302)、氧化池(303)、氧化池离心泵(304)、消毒池离心泵(305)、活性炭过滤池离心泵(306)、离心泵输送管(307)、未达标污水返还管(308)、污水达标检测处理阀(309)、连接管(3010)、活性炭过滤池(3011)、沉淀池(3012)、消毒池(3013)组成;
所述的水处理装置外壳体(301)的内表面固定设有沉淀滤网架(302)，所述的沉淀滤网架(302)的下方设有沉淀池(3012)，所述的氧化池(303)设于沉淀滤网架(302)上端表面的一侧，所述的氧化池(303)的另一侧连接有消毒池(3013)，所述的沉淀滤网架(302)上端表面的另一侧设有活性炭过滤池(3011)，所述的氧化池(303)内部设有氧化池离心泵(304)，所述的消毒池离心泵(305)设于消毒池(3013)的内部，所述的活性炭过滤池(3011)内部设有活性炭过滤池离心泵(306)，所述的氧化池离心泵(304)、消毒池离心泵(305)、活性炭过滤池离心泵(306)的上端表面均连接有离心泵输送管(307)，所述的活性炭过滤池离心泵(306)通过离心泵输送管(307)与污水达标检测处理阀(309)连接，所述的污水达标检测处理阀(309)的另一端连接有连接管(3010)，所述的污水达标检测处理阀(309)通过未达标污水返还管(308)与氧化池离心泵(304)连接，所述的上端盖(1)连接于水处理装置外壳体(301)的上表面;
所述的污水达标检测处理阀(309)由进水座(3091)、水质检测器(3092)、电源连接线(3093)、第一电源控制器(3094)、伸缩架上支座(3095)、伸缩架(3096)、伸缩架下支座(3097)、伸缩卡座(3098)、蜗杆(3099)、丝杆(30910)、污水达标检测处理器外壳体(30911)、电源驱动机构(30912)、皮带轮传动机构(30913)、上卡块(30914)、下卡块(30915)、送水腔(30916)、送水管(30917)、出水座(30918)、未达标水质返还座(30919)、横板(30920)、推板(30921)、折叠架(30922)、折叠卡座(30923)、折叠架驱动座(30924)、触头(30925)、压簧上支座(30926)、卡槽(30927)、压簧(30928)、压簧下支座(30929)、压杆(30930)、齿轮传动机构(30931)、电源负极接头(30932)、电源正极接头(30933)、未达标水质输送腔(30934)、第二电源控制器(30935)组成;
所述的进水座(3091)连接于送水管(30917)的一端，所述的送水管(30917)的另一端连接有出水座(30918)，所述的送水管(30917)的内表面设有送水腔(30916)，所述的污水达标检测处理器外壳体(30911)的下端表面贯穿送水管(30917)并与送水腔(30916)连接，所述的未达标水质返还座(30919)的上端表面贯穿送水管(30917)并与送水腔(30916)连接，所述的送水腔(30916)的内表面设有上卡块(30914)，所述的水质检测器(3092)设于上卡块(30914)的一端，所述的水质检测器(3092)通过电源连接线(3093)与第一电源控制器(3094)连接，所述的第一电源控制器(3094)设于污水达标检测处理器外壳体(30911)的内表面，所述的电源驱动机构(30912)通过电源连接线(3093)连接于第一电源控制器(3094)的下端表面，所述的电源驱动机构(30912)的另一端与皮带轮传动机构(30913)的下端表面采用嵌套配合的方式连接，所述的皮带轮传动机构(30913)的上端表面与蜗杆(3099)的一端采用嵌套配合的方式连接，所述的蜗杆(3099)呈横向贯穿于伸缩卡座(3098)并与丝杆(30910)连接，所述的丝杆(30910)的上端表面呈纵向贯穿于伸缩卡座(3098)并与伸缩架下支座(3097)相焊接，所述的伸缩架下支座(3097)通过伸缩架(3096)与伸缩架上支座(3095)连接，所述的丝杆(30910)的下端表面贯穿上卡块(30914)，所述的上卡块(30914)的下方设有下卡块(30915)，所述的下卡块(30915)上端的内表面固定设有卡槽(30927)，所述的卡槽(30927)的内表面设有压簧下支座(30929)，所述的压杆(30930)的上端表面依次贯穿卡槽(30927)、压簧下支座(30929)并与压簧(30928)采用嵌套配合的方式连接，所述的压簧上支座(30926)焊接于压杆(30930)的上端表面上，所述的压簧上支座(30926)的上端表面上焊接有触头(30925)，所述的压杆(30930)下端表面的一侧连接有齿轮传动机构(30931)，所述的齿轮传动机构(30931)的一端连接有电源负极接头(30932)，所述的电源负极接头(30932)的一端设有电源正极接头(30933)，所述的电源正极接头(30933)通过电源连接线(3093)与第二电源控制器(30935)连接，所述的第二电源控制器(30935)通过电源连接线(3093)与折叠卡座(30923)连接，所述的折叠卡座(30923)的内表面设有折叠架驱动座(30924)，所述的折叠架(30922)连接于折叠架驱动座(30924)的一端，所述的折叠架(30922)的一端与推板(30921)连接，所述的横板(30920)呈横向贯穿于折叠卡座(30923)并与推板(30921)相焊接，所述的未达标水质输送腔(30934)贯穿下卡块(30915)，所述的未达标水质返还座(30919)与未达标污水返还管(308)连接，所述的出水座(30918)与连接管(3010)连接。
2.根据权利要求1所述的一种家具喷漆净化设备的水处理装置，其特征在于：所述的皮带轮传动机构(30913)由从动轮轮轴(309131)、从动轮(309132)、传动皮带(309133)、主动轮轮轴(309134)、主动轮(309135)组成。
3.根据权利要求2所述的一种家具喷漆净化设备的水处理装置，其特征在于：所述的从动轮轮轴(309131)固定设于从动轮(309132)的中心，所述的主动轮(309135)的中心固定设有主动轮轮轴(309134)，所述的主动轮(309135)与从动轮(309132)通过传动皮带(309133)连接，所述的从动轮轮轴(309131)与蜗杆(3099)的一端采用嵌套配合的方式连接，所述的主动轮轮轴(309134)与电源驱动机构(30912)的另一端采用嵌套配合的方式连接。
4.根据权利要求1所述的一种家具喷漆净化设备的水处理装置，其特征在于：所述的齿轮传动机构(30931)由传动齿轮中心孔(309311)、传动齿轮(309312)、齿轮传动杆(309313)组成。
5.根据权利要求4所述的一种家具喷漆净化设备的水处理装置，其特征在于：所述的传动齿轮中心孔(309311)固定设于传动齿轮(309312)的中心，所述的齿轮传动杆(309313)连接于传动齿轮(309312)的下端表面，所述的齿轮传动杆(309313)的一端与电源负极接头(30932)连接。
说明书
一种家具喷漆净化设备的水处理装置
技术领域
本发明是一种家具喷漆净化设备的水处理装置，属于水处理装置技术领域。
背景技术
水处理的方式包括物理处理和化学处理及生物处理，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
但现有技术家具喷漆净化设备的水处理装置在使用时无法自动控制处理完毕后未达到排放标准的污水重新进行二次处理，导致设备的污水处理效果下降，实用性差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种家具喷漆净化设备的水处理装置，以解决现有技术家具喷漆净化设备的水处理装置在使用时无法自动控制处理完毕后未达到排放标准的污水重新进行二次处理，导致设备的污水处理效果下降，实用性差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种家具喷漆净化设备的水处理装置，其结构包括上端盖、进水管、水处理装置、水处理装置控制器、电控箱、排污管、出水管，所述的上端盖连接于水处理装置的上端表面上，所述的水处理装置的前端表面通过电连接有电控箱，所述的水处理装置控制器通过电连接于电控箱的前端表面上，所述的进水管连接于水处理装置的一端，所述的水处理装置另一端的上方连接有出水管，所述的排污管连接于水处理装置另一端的下方，所述的水处理装置由水处理装置外壳体、沉淀滤网架、氧化池、氧化池离心泵、消毒池离心泵、活性炭过滤池离心泵、离心泵输送管、未达标污水返还管、污水达标检测处理阀、连接管、活性炭过滤池、沉淀池、消毒池组成，所述的水处理装置外壳体的内表面固定设有沉淀滤网架，所述的沉淀滤网架的下方设有沉淀池，所述的氧化池设于沉淀滤网架上端表面的一侧，所述的氧化池的另一侧连接有消毒池，所述的沉淀滤网架上端表面的另一侧设有活性炭过滤池，所述的氧化池内部设有氧化池离心泵，所述的消毒池离心泵设于消毒池的内部，所述的活性炭过滤池内部设有活性炭过滤池离心泵，所述的氧化池离心泵、消毒池离心泵、活性炭过滤池离心泵的上端表面均连接有离心泵输送管，所述的活性炭过滤池离心泵通过离心泵输送管与污水达标检测处理阀连接，所述的污水达标检测处理阀的另一端连接有连接管，所述的污水达标检测处理阀通过未达标污水返还管与氧化池离心泵连接，所述的上端盖连接于水处理装置外壳体的上表面，所述的污水达标检测处理阀由进水座、水质检测器、电源连接线、第一电源控制器、伸缩架上支座、伸缩架、伸缩架下支座、伸缩卡座、蜗杆、丝杆、污水达标检测处理器外壳体、电源驱动机构、皮带轮传动机构、上卡块、下卡块、送水腔、送水管、出水座、未达标水质返还座、横板、推板、折叠架、折叠卡座、折叠架驱动座、触头、压簧上支座、卡槽、压簧、压簧下支座、压杆、齿轮传动机构、电源负极接头、电源正极接头、未达标水质输送腔、第二电源控制器组成，所述的进水座连接于送水管的一端，所述的送水管的另一端连接有出水座，所述的送水管的内表面设有送水腔，所述的污水达标检测处理器外壳体的下端表面贯穿送水管并与送水腔连接，所述的未达标水质返还座的上端表面贯穿送水管并与送水腔连接，所述的送水腔的内表面设有上卡块，所述的水质检测器设于上卡块的一端，所述的水质检测器通过电源连接线与第一电源控制器连接，所述的第一电源控制器设于污水达标检测处理器外壳体的内表面，所述的电源驱动机构通过电源连接线连接于第一电源控制器的下端表面，所述的电源驱动机构的另一端与皮带轮传动机构的下端表面采用嵌套配合的方式连接，所述的皮带轮传动机构的上端表面与蜗杆的一端采用嵌套配合的方式连接，所述的蜗杆呈横向贯穿于伸缩卡座并与丝杆连接，所述的丝杆的上端表面呈纵向贯穿于伸缩卡座并与伸缩架下支座相焊接，所述的伸缩架下支座通过伸缩架与伸缩架上支座连接，所述的丝杆的下端表面贯穿上卡块，所述的上卡块的下方设有下卡块，所述的下卡块上端的内表面固定设有卡槽，所述的卡槽的内表面设有压簧下支座，所述的压杆的上端表面依次贯穿卡槽、压簧下支座并与压簧采用嵌套配合的方式连接，所述的压簧上支座焊接于压杆的上端表面上，所述的压簧上支座的上端表面上焊接有触头，所述的压杆下端表面的一侧连接有齿轮传动机构，所述的齿轮传动机构的一端连接有电源负极接头，所述的电源负极接头的一端设有电源正极接头，所述的电源正极接头通过电源连接线与第二电源控制器连接，所述的第二电源控制器通过电源连接线与折叠卡座连接，所述的折叠卡座的内表面设有折叠架驱动座，所述的折叠架连接于折叠架驱动座的一端，所述的折叠架的一端与推板连接，所述的横板呈横向贯穿于折叠卡座并与推板相焊接，所述的未达标水质输送腔贯穿下卡块，所述的未达标水质返还座与未达标污水返还管连接，所述的出水座与连接管连接。
进一步地，所述的皮带轮传动机构由从动轮轮轴、从动轮、传动皮带、主动轮轮轴、主动轮组成。
进一步地，所述的从动轮轮轴固定设于从动轮的中心，所述的主动轮的中心固定设有主动轮轮轴，所述的主动轮与从动轮通过传动皮带连接，所述的从动轮轮轴与蜗杆的一端采用嵌套配合的方式连接，所述的主动轮轮轴与电源驱动机构的另一端采用嵌套配合的方式连接。
进一步地，所述的齿轮传动机构由传动齿轮中心孔、传动齿轮、齿轮传动杆组成。
进一步地，所述的传动齿轮中心孔固定设于传动齿轮的中心，所述的齿轮传动杆连接于传动齿轮的下端表面，所述的齿轮传动杆的一端与电源负极接头连接。
有益效果
本发明的一种家具喷漆净化设备的水处理装置，用户在使用本设备时，家具喷漆净化设备的污水由进水管进入水处理装置内的氧化池内进行氧化处理，污水中的杂质经沉淀滤网架沉淀进入沉淀池内由排污管排出，污水氧化完毕后，通过氧化池离心泵及离心泵输送管的配合将污水输送至消毒池进行消毒处理，消毒完毕后，通过消毒池离心泵及离心泵输送管的配合将污水输送至活性炭过滤池内进行过滤处理，污水过滤完毕后，通过活性炭过滤池离心泵及离心泵输送管的配合将处理好的污水输送至污水达标检测处理阀内进行达标检测，通过水质检测器对处理后的污水水质进行检测，当检测到处理后的污水达到排放标准时，处理后的污水由出水管排出，当检测到处理后的污水未达到排放标准时，由第一电源控制器控制电源驱动机构工作，电源驱动机构通过皮带轮传动机构带动蜗杆工作，蜗杆带动丝杆向下延伸，直到丝杆与触头接触带动压簧上支座向下做功，此时压杆跟随压簧上支座向下做功与传动齿轮接触带动传动齿轮转动，传动齿轮在转动过程中使得下方的齿轮传动杆带动电源负极接头向另一侧一端，此时因电源负极接头与电源正极接头分离使得第二电源控制器电源断开，折叠卡座因没有电力支撑使得折叠架带动横板回缩，未达标水质输送腔打开，处理后未达标的污水由未达标水质输送腔排出并通过未达标污水返还管返还至氧化池内重新进行处理，如此反复，实现了设备家具喷漆净化设备的水处理装置在使用时能够自动对处理完毕后的污水进行检测，在检测到处理完毕后的污水未达到排放标准时能够自动控制设备重新对处理完毕后未达标的污水进行二次处理，有效的提高了设备的污水处理效果，实用性强。
