申请日2017.11.21
公开(公告)日2018.03.06
IPC分类号C02F9/14; C02F101/34
摘要
本发明涉及污水处理设备领域，具体地说，涉及一种三相高效光催化与生化结合的污水处理系统。包括壳体，所述壳体内设置有三个污水处理工作段和综合控制电控系统;所述三个污水处理工作段从前到后依次设置有三相光催化氧化处理段、水解酸化生化处理段和好氧生物接触氧化MBR处理段。本发明是利用光源激发流动态的金属催化剂产生环保型强氧化性物质分解掉醇、醛、醚、脂类有机物质，同时，少量的残留部分有机物只需通过简单的水解与好氧生化甚至只需要好氧生化即可全部分解掉，不仅污水处理效果好，而且可以大大减少企业的投资和运行费用。

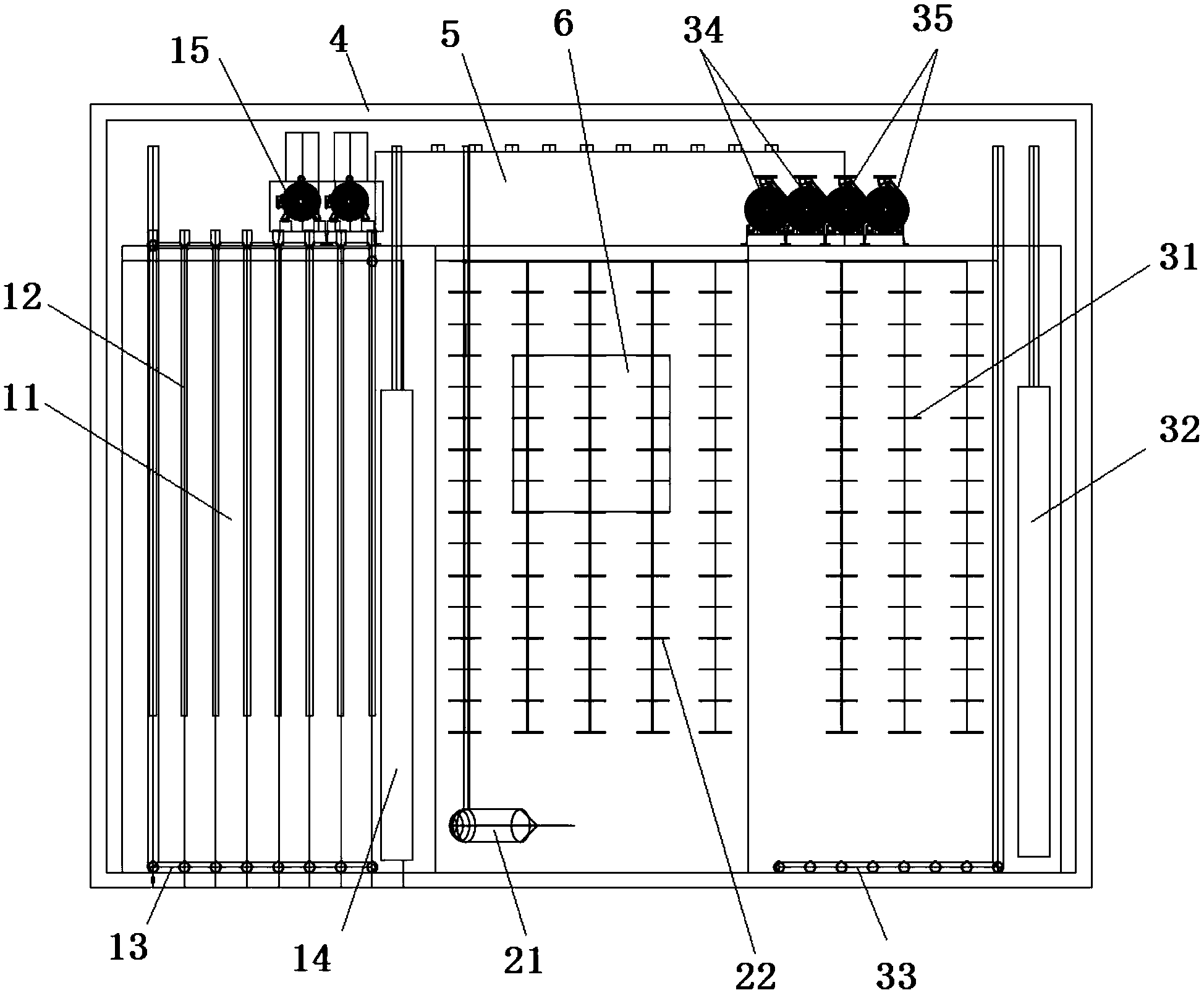

摘要附图
权利要求书
1.一种三相高效光催化与生化结合的污水处理系统，包括壳体(4)，其特征在于：所述壳体(4)内设置有三个污水处理工作段和综合控制电控系统(7);所述三个污水处理工作段从前到后依次设置有三相光催化氧化处理段、水解酸化生化处理段和好氧生物接触氧化MBR处理段;
所述三相光催化氧化处理段设置有光催化氧化流化床(11)、光催化氧化光源组(12)、光催化流化床穿孔曝气器(13)和光催化MBR抽滤组件(14);所述水解酸化生化处理段设置有生物水解酸化填料(22)和生物水解酸化底部推流器(21);所述好氧生物接触氧化MBR处理段设置有生物好氧接触氧化填料(31)、生物好氧接触氧化穿孔曝气器(33)和生化好氧接触氧化MBR抽滤组件(32)。
2.根据权利要求1所述三相高效光催化与生化结合的污水处理系统，其特征在于：所述三个污水处理工作段的顶部设置有高压离心风机组(15)、太阳能储能微动力散热换气模块(5)、光催化及生化MBR抽滤自吸水泵组(34)和光催化及生化MBR抽滤反洗水泵组(25)。
3.根据权利要求1所述三相高效光催化与生化结合的污水处理系统，其特征在于：所述壳体(4)的外壁上设置有液晶触摸PLC控制系统(7)，所述液晶触摸PLC控制系统(7)设置有网络在线智能手机APP对接端口。
4.根据权利要求1所述三相高效光催化与生化结合的污水处理系统，其特征在于：所述光催化氧化光源组(12)发出的光线是波长为183nm、254nm的紫外线。
说明书
一种三相高效光催化与生化结合的污水处理系统
技术领域
本发明涉及污水处理设备领域，具体地说，涉及一种三相高效光催化与生化结合的污水处理系统。
背景技术
对于主要从事醇、醛、醚、脂等化工产品生产或原料使用的企业排放的污水以及具备MVR除盐设备的化工企业冷凝液，都带有大量醇、醛、醚、脂类成份的废水。目前，针对此类型废水(低SS、低色度、高COD)的传统的催化氧化处理效果较差，去除率低，而无论是生化需要而投资昂贵的厌氧处理系统，还是总体催化预处理与生化厌氧好氧结合的工艺路线，不仅投资和运行均费用昂贵，而且，产生的大量化学污泥还需要企业支付昂贵的危险废弃物处理费用。
发明内容
本发明的目的在于克服现有技术的缺陷，提供一种三相高效光催化与生化结合的污水处理系统，以解决上述技术问题。
为实现上述目的，本发明所采用的技术方案是：
一种三相高效光催化与生化结合的污水处理系统，包括壳体，其特征在于：所述壳体内设置有三个污水处理工作段和综合控制电控系统;所述三个污水处理工作段从前到后依次设置有三相光催化氧化处理段、水解酸化生化处理段和好氧生物接触氧化MBR处理段;所述三相光催化氧化处理段设置有光催化氧化流化床、光催化氧化光源组、光催化流化床穿孔曝气器和光催化MBR抽滤组件;所述水解酸化生化处理段设置有生物水解酸化填料和生物水解酸化底部推流器;所述好氧生物接触氧化MBR处理段设置有生物好氧接触氧化填料、生物好氧接触氧化穿孔曝气器和生化好氧接触氧化MBR抽滤组件。
优选的：所述三个污水处理工作段的顶部设置有高压离心风机组、太阳能储能微动力散热换气模块、光催化及生化MBR抽滤自吸水泵组和光催化及生化MBR抽滤反洗水泵组。
优选的：所述壳体的外壁上设置有液晶触摸PLC控制系统，所述液晶触摸PLC控制系统设置有网络在线智能手机APP对接端口。
优选的：所述光催化氧化光源组发出的光线是波长为183nm、254nm的紫外线。
有益效果：与现有技术相比，本发明是利用光源激发流动态的金属催化剂产生环保型强氧化性物质分解掉醇、醛、醚、脂类有机物质，同时，少量的残留部分有机物只需通过简单的水解与好氧生化甚至只需要好氧生化即可全部分解掉，不仅污水处理效果好，而且可以大大减少企业的投资和运行费用。
