申请日2017.11.21
公开(公告)日2018.02.23
IPC分类号C02F7/00
摘要
本实用新型公开了一种污水池浮渣吹散装置，包括池体、空气压缩机和进气主管，所述池体的底部设有进气主管，所述进气主管的进气口与空气压缩机连接，所述进气主管的两侧设有若干支管，所述支管上均匀设置有多个曝气器，所述支管的上方设有栅格板，通过曝气器的结构，当气体冲出曝气微孔时产生的反向作用力，使曝气室的顶部产生小幅度的震动，防止曝气微孔堵塞，延长曝气装置使用寿命。通过提升装置可以将栅格板连同第一主管31升起，方便维修，省时省力。通过栅格板可以搅碎大气泡，使空气与污水接触的表面积增大，和支管的V型对称设置，立体空间设置使气体与污水接触充分，从而增加了气体的利用率。

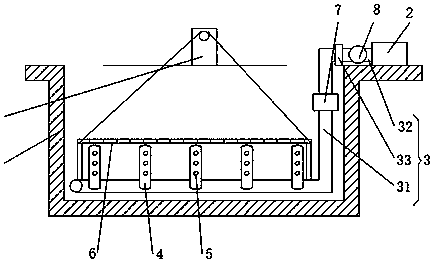

摘要附图
权利要求书
1.一种污水池浮渣吹散装置，包括池体(1)、空气压缩机(2)和进气主管(3)，其特征在于：所述池体(1)的底部设有进气主管(3)，所述进气主管(3)的进气口与空气压缩机(2)连接，所述进气主管(3)的两侧设有若干支管(4)，所述支管(4)为V型对称设置，所述支管(4)上均匀设置有多个曝气器(5)，所述支管(4)的上方设有栅格板(6)，且栅格板(6)与进气主管(3)固定连接，所述曝气器(5)包括曝气室(51)和曝气微孔(52)，所述曝气微孔(52)设置在曝气室(51)顶部，所述曝气室(51)为梯形。
2.根据权利要求1所述的一种污水池浮渣吹散装置，其特征在于：所述进气主管(3)上设有单向阀(7)。
3.根据权利要求1所述的一种污水池浮渣吹散装置，其特征在于：所述进气主管(3)上设有流量调节阀(8)。
4.根据权利要求1所述的一种污水池浮渣吹散装置，其特征在于：所述进气主管(3)由第一主管(31)和第二主管(32)通过法兰盘(33)连接而成，所述池体(1)边缘设有提升装置(9)，所述提升装置(9)与栅格板(6)通过钢丝连接。
说明书
一种污水池浮渣吹散装置
技术领域
本实用新型涉及污水处理技术领域，具体领域为一种污水池浮渣吹散装置。
背景技术
为了使污水池中的污泥上浮不沉淀，以便处理污水带有的泥沙等固体杂质，需要将污水中的浮渣吹散保持起漂浮状态，需要进行曝气处理。现有的曝气装置的气管一般在处理池底部，容易造成堵塞，维护周期较短，操作不便。而且，当需要对曝气装置进行检修时，由于曝气装置位于曝气池的水面以下，需要将曝气池内的污水放空，再对曝气器进行维修、更换，检修困难。现有的曝气装置空气气泡尺寸较大，空气与污水接触的表面积较小，从而降低了气体的利用率，直接影响了污水处理效率。现有的曝气装置一般为平面设置，气体与污水接触不充分，很难达到好的曝气效果。
实用新型内容
本实用新型的目的在于提供一种污水池浮渣吹散装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水池浮渣吹散装置，包括池体、空气压缩机和进气主管，所述池体的底部设有进气主管，所述进气主管的进气口与空气压缩机连接，所述进气主管的两侧设有若干支管，所述支管为V型对称设置，所述支管上均匀设置有多个曝气器，所述支管的上方设有栅格板，且栅格板与进气主管固定连接，所述曝气器包括曝气室和曝气微孔，所述曝气微孔设置在曝气室顶部，所述曝气室为梯形。
优选的，所述进气主管上设有单向阀。
优选的，所述进气主管上设有流量调节阀。
优选的，所述进气主管由第一主管和第二主管通过法兰盘连接而成，所述池体边缘设有提升装置，所述提升装置与栅格板通过钢丝连接。
与现有技术相比，本实用新型的有益效果是：通过曝气器的结构，当气体冲出曝气微孔时产生的反向作用力，使曝气室的顶部产生小幅度的震动，防止曝气微孔堵塞，延长曝气装置使用寿命。通过提升装置可以将栅格板连同第一主管31升起，方便维修，省时省力。通过栅格板可以搅碎大气泡，使空气与污水接触的表面积增大，和支管的V型对称设置，立体空间设置使气体与污水接触充分，从而增加了气体的利用率。
