申请日2017.11.21
公开(公告)日2018.02.23
IPC分类号C02F1/50
摘要
一种医疗废水自控消毒装置，属于环保设备技术领域，其特征是：在上层溶药箱顶部设有注水口、溶药箱上部设有加药口，溶药箱下部设有排空口，搅拌泵安装在溶药箱内，消毒设备电控部件和加药泵安装在电控箱内，加药泵吸药管与溶药箱连通，加药泵排药管与消毒箱连通，在溶药箱上部设有高液位自动阀，在溶药箱下部设有低液位自动阀;在下层消毒箱上部设有污水进水口、处理水出水口，消毒箱底部设有排空口。有益效果是：该装置体积小、自动化程度高，适合社区卫生服务机构、牙科诊所等小型医疗机构废水处理使用。实现药箱加水自动化，防止因人工看管不及时，造成跑药，漏水等问题;加药箱整体采用PVC材质，具有耐腐蚀、易运输、经济实惠等特点。

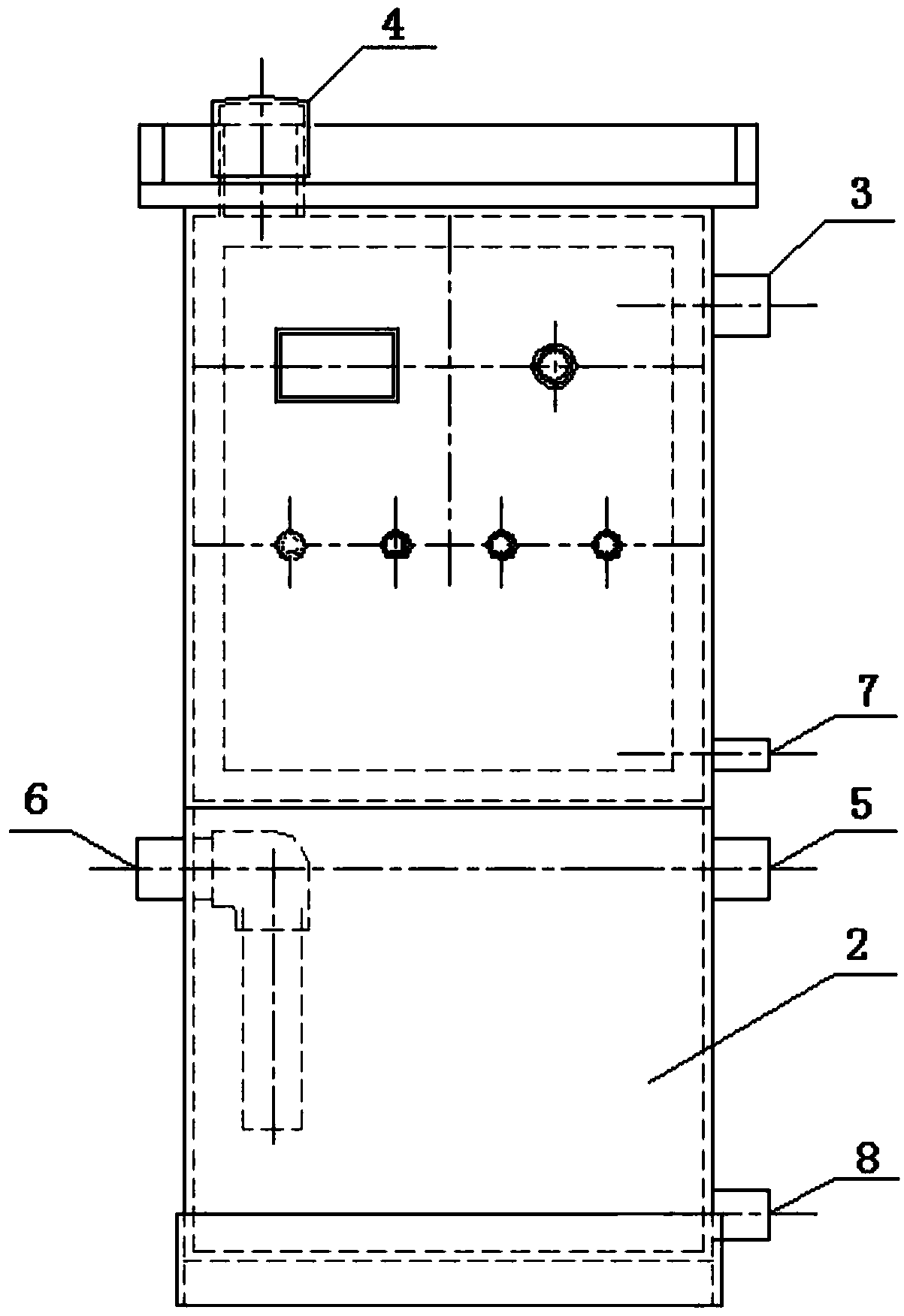

摘要附图
权利要求书
1.一种医疗废水自控消毒装置，其特征是：在上层溶药箱顶部设有注水口、溶药箱上部设有加药口，溶药箱下部设有排空口，搅拌泵安装在溶药箱内，消毒设备电控部件和加药泵安装在电控箱内，加药泵吸药管与溶药箱连通，加药泵排药管与消毒箱连通，在溶药箱上部设有高液位自动阀，在溶药箱下部设有低液位自动阀;在下层消毒箱上部设有污水进水口、处理水出水口，消毒箱底部设有排空口。
说明书
医疗废水自控消毒装置
技术领域
本发明属于环保设备技术领域，涉及一种废水处理装置的改进。
背景技术
对于小型门诊、口腔诊所等无法对医疗废水进行收集后集中消毒处理的医疗机构，目前处理方式为分别对各诊疗科室、化验室、处置室、口腔门诊所产生的医疗废水单独进行消毒处理后排放。
现有的医疗废水处理方式主要有：1)使用容器收集后人工加药消毒。2)采用固体缓释药剂的消毒设备。3)采用二氧化氯发生器消毒。3)采用臭氧消毒。
1)使用容器收集后人工加药消毒，医务人员工作量大，需要直接接触污水和消毒药剂。而且，消毒时为保证反应时间，需要有足够容量的容器盛装废水，无法实现连续消毒。
2)采用固体缓释药剂消毒时，需要废水与消毒药剂接触时短时间内溶解消毒剂实现消毒。此方法无法保证固体消毒剂溶解速度及溶解量，消毒效果很难保证。
3)采用二氧化氯发生器消毒时，需要使用盐酸作为反应药剂。盐酸为强腐蚀性易制毒化学品，购买、运输、保存手续严格，不方便使用，且二氧化氯为刺激性气体，使用时气味难以被患者和医务人员接受。
4)采用臭氧消毒时，臭氧残余气体会溢出，存在臭氧泄漏使人中毒的危险。
发明内容
本发明的目的是：提供一种医疗废水自控消毒装置，它可对小排量的医疗废水进行快捷高效，封闭处理。
本发明的技术方案是：本发明分为上下两层箱体，上层箱体由化药系统和电控系统组成，下层为消毒接触箱。
在上层溶药箱顶部设有注水口、溶药箱上部设有加药口，溶药箱下部设有排空口，搅拌泵安装在溶药箱内，消毒设备电控部件和加药泵安装在电控箱内，加药泵吸药管与溶药箱连通，加药泵排药管与消毒箱连通，在溶药箱上部设有高液位自动阀，在溶药箱下部设有低液位自动阀;在下层消毒箱上部设有污水进水口、处理水出水口，消毒箱底部设有排空口。
本发明的有益效果是：该装置体积小、自动化程度高，适合社区卫生服务机构、牙科诊所等小型医疗机构废水处理使用。加药箱内设有液位开关，实现药箱加水自动化，防止因人工看管不及时，造成跑药，漏水等问题;加药箱整体采用PVC材质，具有耐腐蚀、易运输、经济实惠等特点。
该设备耗电量小，运行时无噪音，如配合使用活性氧消毒粉基本无不良气味产生。设备操作方便，无需医务人员随时看管，不需直接接触污水及消毒药剂。在设备处理水量范围之内，可实现24小时连续运转，加药量可随时调节，能够保证废水与消毒剂的充分接触、混合和消毒。
