申请日2017.11.20
公开(公告)日2018.02.23
IPC分类号C02F9/04; C02F103/42; C02F1/50
摘要
本发明公开了一种泳池水处理系统，包括与泳池通过管道连通的毛发过滤器，循环水泵，砂过滤器，臭氧发生器，活性炭过滤器，微孔过滤器，灭菌单元，板式换热器和投氯系统，泳池水经毛发过滤器截留较大颗粒固体杂质、毛发、纤维等，然后经砂过滤器，臭氧发生器，活性炭过滤器，进行进一步的过滤和消毒，再经过微孔过滤器和灭菌单元将循环水中的细菌、藻类、孢子及其他微小污物过滤拦截，达到彻底的除菌，最后经过板式换热器，使水温达到相应要求。本发明的系统对水质过滤消毒效果更好且安全可靠。

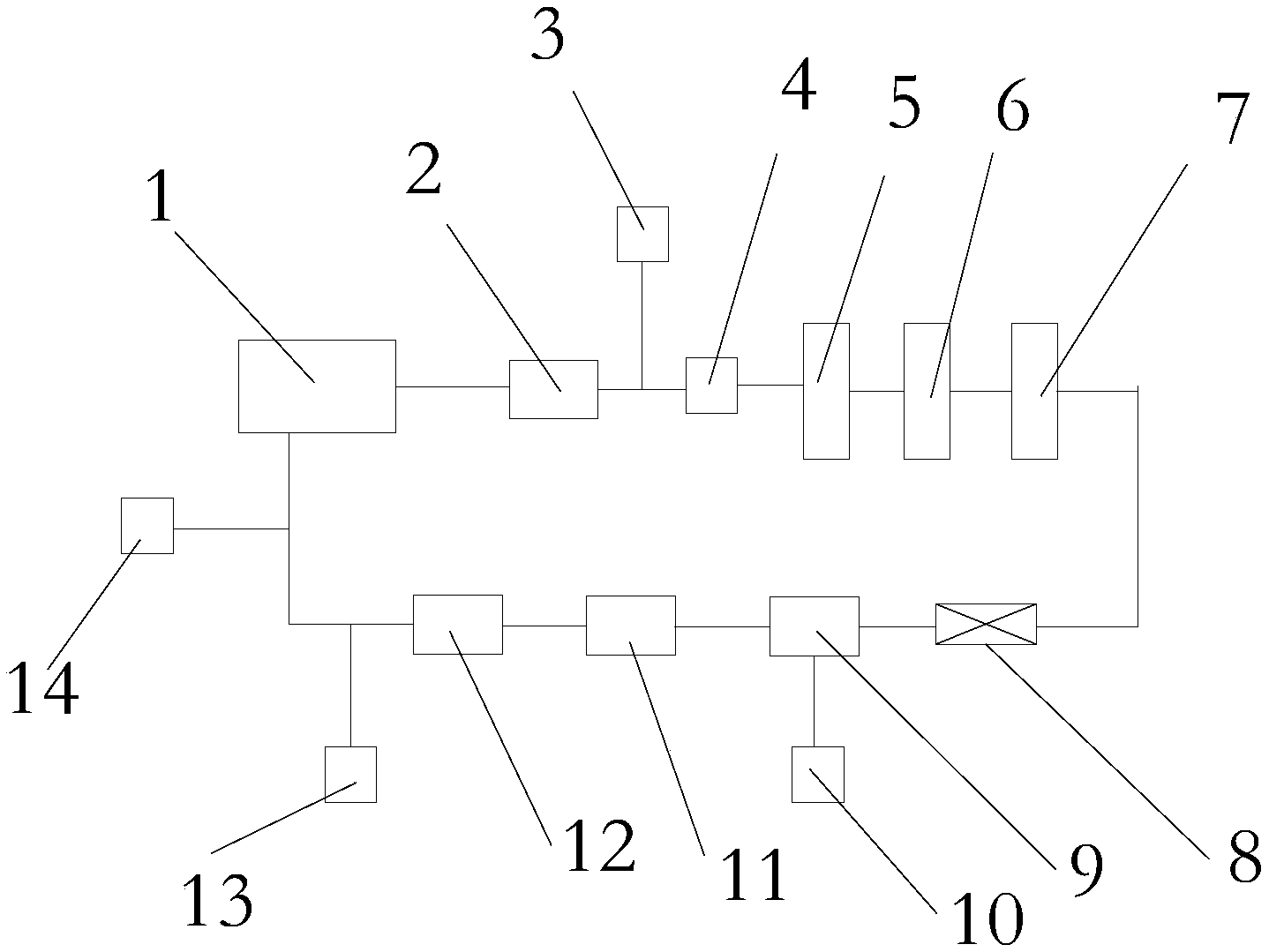

摘要附图
权利要求书
1.一种泳池水处理系统，其特征在于，包括与泳池出水口通过管道连通的毛发过滤器，毛发过滤器连接循环水泵，循环水泵的出水口通过管道连接砂过滤器，砂过滤器的出水口通过管道与臭氧发生器的入水口连接，臭氧发生器的出水口通过管道与活性炭过滤器的入水口连接，活性炭过滤器的出水口通过管道与微孔过滤器连接，微孔过滤器的出水口通过管道与灭菌单元的入水口连接，灭菌单元的输出端连接板式换热器的一侧，板式换热器的另一侧通过管道连接投氯系统，投氯系统的出水口连接泳池的入口。
2.根据权利要求1所述的一种泳池水处理系统，其特征在于，所述灭菌单元为铜银离子发生器。
3.根据权利要求2所述的一种泳池水处理系统，其特征在于，所述铜银离子发生器连接一反冲洗装置。
4.根据权利要求1所述的一种泳池水处理系统，其特征在于，所述微孔过滤器为陶瓷膜组件。
5.根据权利要求1所述的一种泳池水处理系统，其特征在于，所述毛发过滤器采用金属滤网。
6.根据权利要求1所述的一种泳池水处理系统，其特征在于，所述毛发过滤器和循环水泵之间的管道上设絮凝剂投加装置。
7.根据权利要求1所述的一种泳池水处理系统，其特征在于，所述投氯系统内投入次氯酸钠。
说明书
一种泳池水处理系统
技术领域
本发明涉及一种泳池水处理系统，属于水循环净化技术领域。
背景技术
常规的游泳池循环水处理系统，都采用砂滤+氯消毒为主，常用的消毒剂有液氯，漂白粉，次氯酸钠发生器，臭氧发生器等。当水质不能满足要求时，所能做的只能是投加大量的氯，结果使泳池水含有较高的氯经常在这样的泳池内游泳，不但刺激皮肤，更重要的是伤害眼睛。
发明内容
本发明所要解决的技术问题是克服现有技术的缺陷，提供一种滤消毒效果好且安全可靠的泳池水处理系统。
为解决上述技术问题，本发明提供一种泳池水处理系统，包括与泳池出水口通过管道连通的毛发过滤器，毛发过滤器连接循环水泵，循环水泵的出水口通过管道连接砂过滤器，砂过滤器的出水口通过管道与臭氧发生器的入水口连接，臭氧发生器的出水口通过管道与活性炭过滤器的入水口连接，活性炭过滤器的出水口通过管道与微孔过滤器连接，微孔过滤器的出水口通过管道与灭菌单元的入水口连接，灭菌单元的输出端连接板式换热器的一侧，板式换热器的另一侧通过管道连接投氯系统，投氯系统的出水口连接泳池的入口。
前述的灭菌单元为铜银离子发生器。
前述的铜银离子发生器连接一反冲洗装置。
前述的微孔过滤器为陶瓷膜组件。
前述的毛发过滤器采用金属滤网。
前述的毛发过滤器和循环水泵之间的管道上设絮凝剂投加装置。
前述的投氯系统内投入次氯酸钠。
前述的在泳池水的入口处设水质检测仪。
本发明所达到的有益效果：
本发明采用陶瓷膜表面的微孔拦截污物，通过铜银电极灭菌，使除菌更加彻底，同时反冲洗水先经过铜银离子发生器，再反冲洗陶瓷膜组件，能够进一步杀灭陶瓷膜表面的细菌及藻类;本发明由于配置了微孔过滤器和灭菌单元，故需要极少的投氯即可，降低了氯的使用量，避免池水过于刺激。本发明的系统对水质过滤消毒效果更好且安全可靠。
