申请日2017.11.20
公开(公告)日2018.02.23
IPC分类号B01D21/02; B01D21/00; B01D21/24
摘要
本发明公开了一种用于污水处理的曝气沉砂池，池体的左端设置有进液口，池体的底部靠侧壁部位设置有积沙槽，吸沙泵的进口部分与吸砂管的一端连接，吸砂管的另一端伸进积沙槽内，鼓风机的出风口与曝气管的一端相连，曝气管的另一端伸进池体的底部朝向池体的侧壁，在池体的右端设置有一只沉积池，该沉积池与池体之间设置有隔板，隔板在中间部位设置有过滤孔;吸沙泵安装在一只桁车上，该桁车沿着积沙槽的方向前后移动;积沙槽的侧壁安装有一出口，所述的出口上安装有一只截止阀。本发明的有益效果是：在池体后部设置一个沉积池，抽水泵吸水时吸出的气泡较少，提高了效率;多根曝气管使得池体中的水能够充分的进行循环流动，沉积时间短。

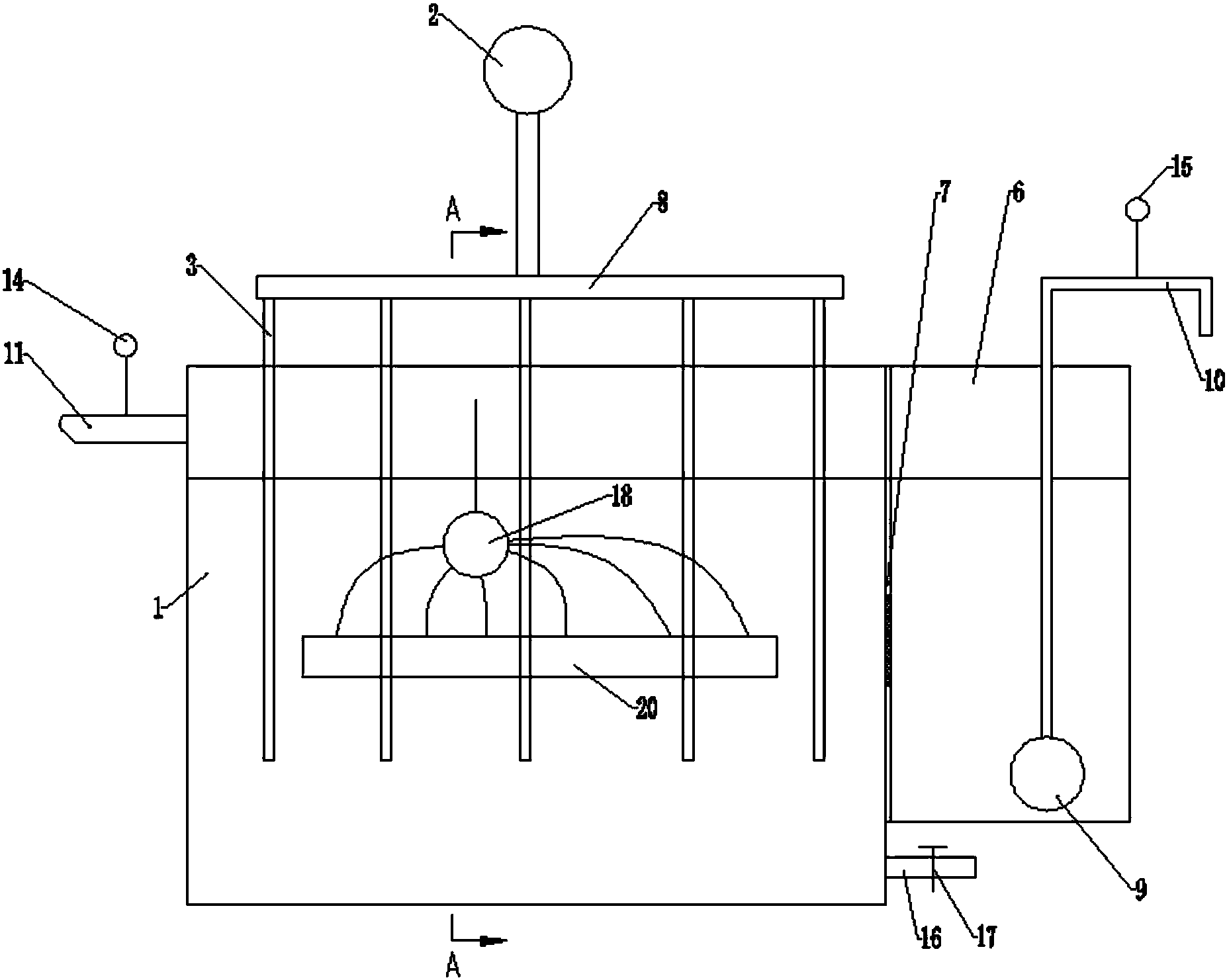

摘要附图
权利要求书
1.一种用于污水处理的曝气沉砂池，包括池体(1)、鼓风机(2)、曝气管(3)、吸沙泵(4)、吸砂管(5)，所述的池体(1)的左端设置有进液口(11)，池体(1)的底部靠侧壁部位设置有积沙槽(12)，池体(1)顶部设置有盖板(21)，所述的吸沙泵(4)的进口部分与吸砂管(5)的一端连接，吸砂管(5)的另一端伸进积沙槽(12)内，所述的鼓风机(2)的出风口与曝气管(3)的一端相连，曝气管(3)的另一端伸进池体(1)的底部朝向池体(1)的侧壁;
其特征在于：所述的池体(1)的右端设置有一只沉积池(6)，所述的沉积池(6)与池体(1)之间设置有隔板(7)，所述隔板(7)在中间部位设置有过滤孔。
2.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的积沙槽(12)的截面成梯形，且靠近侧壁的竖边倾斜角较大。
3.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的鼓风机(2)与曝气管(3)之间安装有一只分气器(8)，所述的曝气管(3)安装在分气器(8)上，且曝气管(3)为多只，从左至右伸进池体(1)内部。
4.根据权利要求3所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的曝气管(3)在伸进池体(1)内部的一端弯曲，其出口方向对准池体(1)底部的中间部位。
5.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的沉积池(6)的底部放置有一只第一抽水泵(9)，所述的第一抽水泵(9)的出液口连接有一根水管(10)，所述的水管(10)的另一端伸出沉积池(6)的外部。
6.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的吸沙泵(4)安装在一只桁车(13)上，所述的桁车(13)安装在盖板(21)上，由电机(22)驱动沿着积沙槽(12)的方向前后移动。
7.根据权利要求6所述的一种用于污水处理的曝气沉砂池，其特征在于：在所述的桁车(13)内部安装有一只过滤网(23)，在所述的桁车(13)的左下设置一只出液口，在盖板(21)上对应位置也设置一只进液口。
8.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：在所述的进液口(11)处安装有一只第一流量计(14)，在所述的水管(10)的出水口处也安装一只第二流量计(15)。
9.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：在所述的积沙槽(12)的侧壁安装有一出口(16)，所述的出口(16)上安装有一只截止阀(17)。
10.根据权利要求1所述的一种用于污水处理的曝气沉砂池，其特征在于：在所述的池体(1)的中间部位安装有一只第二抽水泵(18)，所述的第二抽水泵(18)的出液口连接有一只管道(19)，所述管道(19)的另一端伸到池体(1)的顶部且靠近曝气管(3)。
11.根据权利要求10所述的一种用于污水处理的曝气沉砂池，其特征在于：所述的第二抽水泵(18)的进水口与一只集水器(20)相连，所述的集水器(20)的另一端与多只吸水管相连，所述的吸水管从左至右均布在池体(1)内部靠中位置。
12.根据权利要求1-11所述的一种用于污水处理的曝气沉砂池的使用方法，其特征在于，包括以下步骤：
首先关闭截止阀(17)，通过进液口(11)向池体(1)内添加废水，打开鼓风机(2)，使气体通过曝气管(3)从池体(1)的底部吹进污水中，使污水形成扰动，污水中的积沙冲击池体(1)的侧壁，滑落在积沙槽(12)内，此时开启电机(22)驱动桁车(13)沿着积沙槽(12)的长度方向慢速的前后移动，使得吸沙泵(4)能将积沙槽(12)中的积沙吸出，同时污水经过桁车(13)内部的过滤网(23)将砂石留在桁车(13)内，而废水又流进池体(1)内;不含泥沙的污水经过隔板(7)进入沉积池(6)中，打开第一抽水泵(9)将经过沉砂处理的污水抽出送至下道工序，同时由于沉积池(6)内的液面将下降，由于液体内部同一高度的压强处处相等，所以池体(1)内部的污水会源源不断的流进沉积池(6)内，而细微的砂石经过隔板(7)的过滤仍旧留在池体(1)内;在要进行清洗时，将截止阀(17)打开，将废水全部排出，用高压水冲洗积沙槽(12)即可。
说明书
一种用于污水处理的曝气沉砂池及其使用方法
技术领域
本发明属于污水处理设备领域，具体涉及一种用于污水处理的曝气沉砂池及其使用方法。
背景技术
废水中常常含有许多沙石，在进行污水处理时，需要先进行曝气沉砂。由于曝气作用，废水中有机颗粒经常处于悬浮状态，砂粒互相摩擦并承受曝气的剪切力，砂粒上附着的有机污染物能够去除，有利于取得较为纯净的砂粒。在旋流的离心力作用下，这些密度较大的砂粒被甩向外部沉入集砂槽，而密度较小的有机物随水流向前流动被带到下一处理单元。另外，在水中曝气可脱臭，改善水质，有利于后续处理，还可起到预曝气作用。
普通沉砂池截留的沉砂中夹杂有15%的有机物，使沉砂的后续处理难度增加，采用曝气沉砂池，可在一定程度上克服此缺点。
发明《一种用于污水处理的曝气沉砂池》(授权公告号：CN 205796642U)中介绍的铺砌沉沙池，其没有交代曝气装置，只交代了一个防止沙石堆积在角落里的装置，在实际应用过程中使用效果并不是很理想，而且此种结构的挡板需要弯曲成45度，加工时不容易。
发明内容
本发明的目的在于提供一种用于污水处理的曝气沉砂池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于污水处理的曝气沉砂池，包括池体、鼓风机、曝气管、吸砂泵、吸砂管，所述的池体的左端设置有进液口，池体的底部靠侧壁部位设置有积沙槽，顶部设置有盖板，所述的吸沙泵的进口部分与吸砂管的一端连接，吸砂管的另一端伸进积沙槽内，所述的鼓风机的出风口与曝气管的一端相连，曝气管的另一端伸进池体的底部朝向池体的侧壁;
所述的池体的右端设置有一只沉积池，所述的沉积池与池体之间设置有隔板，所述隔板在中间部位设置有过滤孔。
优选的，所述的积沙槽的截面成梯形，且靠近侧壁的竖边倾斜角较大。
优选的，所述的鼓风机与曝气管之间安装有一只分气器，所述的曝气管安装在分气器上，且曝气管为多只，从左至右伸进池体内部。
优选的，所述的曝气管在伸进池体内部的一端弯曲，其出口方向对准池体底部的中间部位。
优选的，所述的沉积池的底部放置有一只第一抽水泵，所述的第一抽水泵的出液口连接有一根水管，所述的水管的另一端伸出沉积池的外部。
优选的，所述的吸沙泵安装在一只桁车上，所述的桁车安装在盖板上，由电机驱动沿着积沙槽的方向前后移动。
优选的，在所述的桁车内部安装有一只过滤网，在所述的桁车的左下设置一只出液口，在盖板上对应位置也设置一只进液口。
优选的，在所述的进液口处安装有一只第一流量计，在所述的水管的出水口处也安装一只第二流量计。
优选的，在所述的积沙槽的侧壁安装有一出口，所述的出口上安装有一只截止阀。
优选的，在所述的池体的中间部位安装有一只第二抽水泵，所述的第二抽水泵的出液口连接有一只管道，所述管道的另一端伸到池体的顶部且靠近曝气管。
优选的，所述的第二抽水泵的进水口与一只集水器相连，所述的集水器的另一端与多只吸水管相连，所述的吸水管从左至右均布在池体内部靠中位置。
优选的，所述的一种用于污水处理的曝气沉砂池的使用方法，包括以下步骤：
首先关闭截止阀，通过进液口向池体内添加废水，打开鼓风机，使气体通过曝气管从池体的底部吹进污水中，使污水形成扰动，污水中的积沙冲击池体的侧壁，滑落在积沙槽内，此时开启电机驱动桁车沿着积沙槽的长度方向慢速的前后移动，使得吸沙泵能将积沙槽中的积沙吸出，同时污水经过桁车内部的过滤网将砂石留在桁车内，而废水又流进池体内;不含泥沙的污水经过隔板进入沉积池中，打开第一抽水泵将经过沉砂处理的污水抽出送至下道工序，同时由于沉积池内的液面将下降，由于液体内部同一高度的压强处处相等，所以池体内部的污水会源源不断的流进沉积池内，而细微的砂石经过隔板的过滤仍旧留在池体内;在要进行清洗时，将截止阀打开，将废水全部排出，用高压水冲洗积沙槽即可。
与现有技术相比，本发明的有益效果是：在池体后部设置一个沉积池，使得在沉砂之后的污水能够静止下来，抽水泵吸水时吸出的气泡较少，提高了效率;多根曝气管使得池体中的水能够充分的进行循环流动，沉积时间短，而且底部梯形的积沙槽能够防止水流动时将沉积的沙石又带动流动。
