申请日2017.11.16
公开(公告)日2018.02.09
IPC分类号C02F9/14; C02F101/20
摘要
本发明公开了污水净化技术领域的基于植物水孔蛋白的污水净化装置，包括污水池，所述污水池的左侧底部通过管道连接有第一抽液泵，所述污水池的左侧连接有控制装置，所述污水池的右侧中端连接有液位传感器，所述污水池的内腔顶部均匀连接有七组植物槽，所述污水池的顶部连接有蒸发仓，所述植物槽的顶部分别贯穿污水池的顶部和蒸发仓的底部，所述蒸发仓的左侧中端连接有温度感应器，本发明采用植物水孔蛋白的原理进行污水处理，水孔蛋白只会吸收水中的水分而不会吸收水中的离子，起到净化污水的效用，植物吸收水分后利用蒸发器将植物中的水分蒸发出来，经过冷凝后变成水，在经过过滤分离后得到纯水。

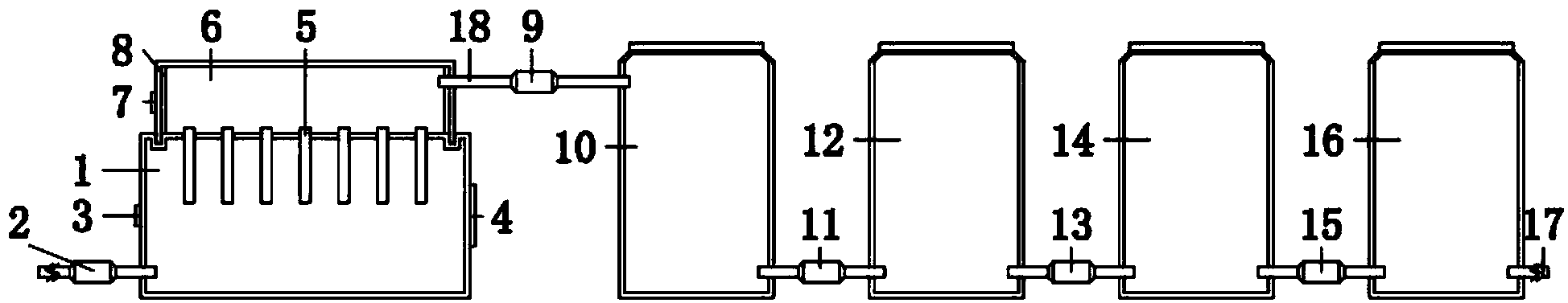

摘要附图
权利要求书
1.基于植物水孔蛋白的污水净化装置，包括污水池(1)，其特征在于：所述污水池(1)的左侧底部通过管道连接有第一抽液泵(2)，所述污水池(1)的左侧连接有控制装置(3)，所述污水池(1)的右侧中端连接有液位传感器(4)，所述污水池(1)的内腔顶部均匀连接有七组植物槽(5)，所述污水池(1)的顶部连接有蒸发仓(6)，所述植物槽(5)的顶部分别贯穿污水池(1)的顶部和蒸发仓(6)的底部，所述蒸发仓(6)的左侧中端连接有温度感应器(7)，所述蒸发仓(6)的内腔左右两侧均连接有蒸发器(8)，所述蒸发仓(6)的右侧连接有抽气管道(18)，且抽气管道(18)的左端分别贯穿蒸发仓(6)的右侧壁和右侧蒸发器(8)，所述抽气管道(18)的中端连接有抽气泵(9)，所述抽气管道(18)的右端连接有冷凝仓(10)，且抽气管道(18)的右端贯穿冷凝仓(10)的左侧壁，所述冷凝仓(10)的右侧底部通过管道连接有第二抽液泵(11)，所述第二抽液泵(11)的右端通过管道连接有过滤仓(12)，且第二抽液泵(11)的左右两端管道分别贯穿冷凝仓(10)的右侧壁和过滤仓(12)的左侧壁，所述过滤仓(12)的右侧底部通过管道连接有第三抽液泵(13)，所述第三抽液泵(13)的右端通过管道连接有阳离子分离舱(14)，且第三抽液泵(13)左右两端的管道分别贯穿过滤仓(12)的右侧壁和阳离子分离舱(14)的左侧壁，所述阳离子分离舱(14)的右侧底部通过管道连接有第四抽液泵(15)，所述第四抽液泵(15)的右端通过管道连接有阴离子分离舱(16)，且第四抽液泵(15)的左右两端的管道分别贯穿阳离子分离舱(14)的右侧壁和阴离子分离舱(16)的左侧壁，所述阴离子分离舱(16)的右侧底部连接有出口管道(17)，所述液位传感器(4)、温度感应器(7)和蒸发器(8)与控制装置(3)电性连接。
2.根据权利要求1所述的基于植物水孔蛋白的污水净化装置，其特征在于：所述蒸发仓(6)为钢化玻璃蒸发仓。
3.根据权利要求1所述的基于植物水孔蛋白的污水净化装置，其特征在于：所述蒸发仓(6)的底部和污水池(1)的顶部连接处安装有密封圈。
4.根据权利要求1所述的基于植物水孔蛋白的污水净化装置，其特征在于：所述冷凝仓(10)为聚碳酸酯冷凝仓。
说明书
基于植物水孔蛋白的污水净化装置
技术领域
本发明涉及污水净化技术领域，具体为基于植物水孔蛋白的污水净化装置。
背景技术
虽然地球上的水资源储量很丰富，但是可供人类直接使用的淡水资源却非常有限，并且随着工业的发展，在某些区域，自然环境受到严重破坏，加上严重工业污染，可供人类利用淡水资源的质量也在下降，虽然各国政府一直以来都高度重视工业污水的处理，然而即使经过多级处理的污水，依然离生活用水，饮用水的标准相去甚远，据联合国调查，全球约有4.6亿人生活在用水高度紧张的国家或地区内，还有1/4人口即将面临严重用水紧张的局面，特别是中国，水资源也面临严重的水资源短缺的情况，淡水资源短缺，人均淡水资源不足世界水平的1/3，地区分布不均，北京、天津、山西、上海、江苏、山东、河南、宁夏等9个地区严重缺水，据统计农作物每年受到干旱的损失可以2000亿元，我国一半以上的城市缺水，因缺水造成的经济损失也达到数千亿元，同时，饮用水的安全性也是人们普遍关注的问题，特别是重金属污染的问题，近年来，关于重金属污染事件的报道屡见不鲜，去除水中重金属离子是保护环境和保障人体健康的重要内容，目前去除重金属的方法主要有微生物法，离子交换法，膜分离法等方法，但是这些传统的方法往往具有较高的成本，而且受用范围较窄，存在二次污染的危险。
发明内容
本发明的目的在于提供基于植物水孔蛋白的污水净化装置，以解决上述背景技术中提出的近年来，关于重金属污染事件的报道屡见不鲜，去除水中重金属离子是保护环境和保障人体健康的重要内容，目前去除重金属的方法主要有微生物法，离子交换法，膜分离法等方法，但是这些传统的方法往往具有较高的成本，而且受用范围较窄，存在二次污染的危险的问题。
为实现上述目的，本发明提供如下技术方案：基于植物水孔蛋白的污水净化装置，包括污水池，所述污水池的左侧底部通过管道连接有第一抽液泵，所述污水池的左侧连接有控制装置，所述污水池的右侧中端连接有液位传感器，所述污水池的内腔顶部均匀连接有七组植物槽，所述污水池的顶部连接有蒸发仓，所述植物槽的顶部分别贯穿污水池的顶部和蒸发仓的底部，所述蒸发仓的左侧中端连接有温度感应器，所述蒸发仓的内腔左右两侧均连接有蒸发器，所述蒸发仓的右侧连接有抽气管道，且抽气管道的左端分别贯穿蒸发仓的右侧壁和右侧蒸发器，所述抽气管道的中端连接有抽气泵，所述抽气管道的右端连接有冷凝仓，且抽气管道的右端贯穿冷凝仓的左侧壁，所述冷凝仓的右侧底部通过管道连接有第二抽液泵，所述第二抽液泵的右端通过管道连接有过滤仓，且第二抽液泵的左右两端管道分别贯穿冷凝仓的右侧壁和过滤仓的左侧壁，所述过滤仓的右侧底部通过管道连接有第三抽液泵，所述第三抽液泵的右端通过管道连接有阳离子分离舱，且第三抽液泵左右两端的管道分别贯穿过滤仓的右侧壁和阳离子分离舱的左侧壁，所述阳离子分离舱的右侧底部通过管道连接有第四抽液泵，所述第四抽液泵的右端通过管道连接有阴离子分离舱，且第四抽液泵的左右两端的管道分别贯穿阳离子分离舱的右侧壁和阴离子分离舱的左侧壁，所述阴离子分离舱的右侧底部连接有出口管道，所述液位传感器、温度感应器和蒸发器与控制装置电性连接。
优选的，所述蒸发仓为钢化玻璃蒸发仓。
优选的，所述蒸发仓的底部和污水池的顶部连接处安装有密封圈。
优选的，所述冷凝仓为聚碳酸酯冷凝仓。
与现有技术相比，本发明的有益效果是：本发明采用植物水孔蛋白的原理进行污水处理，水孔蛋白只会吸收水中的水分而不会吸收水中的离子，起到净化污水的效用，植物吸收水分后利用蒸发器将植物中的水分蒸发出来，经过冷凝后变成水，在经过过滤分离后得到纯水。
