申请日2015.11.25
公开(公告)日2016.05.25
IPC分类号C02F9/04
摘要

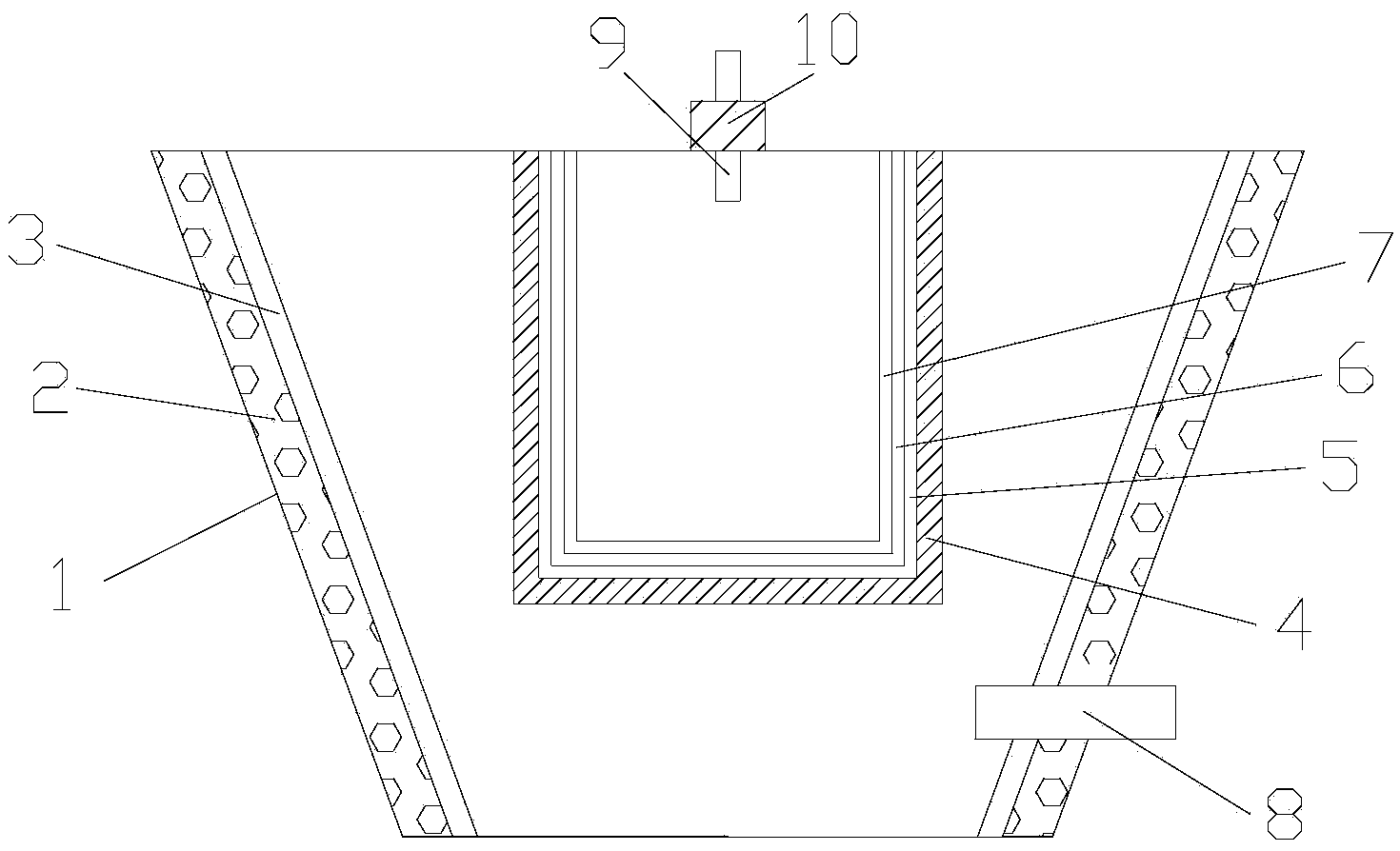

本实用新型公开一种高效优质污水处理过滤池，包括有壳体，所述壳体呈倒梯形设置，所述壳体的内壁上设置有护坡防渗层，所述护坡防渗层上设置有聚四氟乙烯层，所述壳体、护坡防渗层和聚四氟乙烯层为一体式设置，所述壳体底部侧壁上设置有污水进水口，所述壳体顶部设置有净水出水口，所述净水出水口上设置有抽水泵，所述壳体内部设置有过滤网层，所述过滤网层内侧设置有隔油网布层，所述隔油网布层内侧设置有第一药剂处理层，所述第一药剂处理层内侧设置有第二药剂处理层;该高效优质污水处理过滤池设计简单、成本低和能有效处理污水。
权利要求书
1.一种高效优质污水处理过滤池，其特征在于：包括有壳体，所述壳体呈倒梯形设置，所述壳体的内壁上设置有护坡防渗层，所述护坡防渗层上设置有聚四氟乙烯层，所述壳体、护坡防渗层和聚四氟乙烯层为一体式设置，所述壳体底部侧壁上设置有污水进水口，所述壳体顶部设置有净水出水口，所述净水出水口上设置有抽水泵，所述壳体内部设置有过滤网层，所述过滤网层内侧设置有隔油网布层，所述隔油网布层内侧设置有第一药剂处理层，所述第一药剂处理层内侧设置有第二药剂处理层。
2.根据权利要求1所述的高效优质污水处理过滤池，其特征在于：所述壳体的高度为150‐200cm。
3.根据权利要求2所述的高效优质污水处理过滤池，其特征在于：所述壳体的底面直径为100‐150cm。
4.根据权利要求3所述的高效优质污水处理过滤池，其特征在于：所述壳体的顶面直径为150‐200cm。
5.根据权利要求4所述的高效优质污水处理过滤池，其特征在于：所述聚四氟乙烯层的厚度为3‐5cm。
6.根据权利要求5所述的高效优质污水处理过滤池，其特征在于：所述壳体上设置有观察窗。
7.根据权利要求6所述的高效优质污水处理过滤池，其特征在于：所述壳体上设置有加强筋。
8.根据权利要求7所述的高效优质污水处理过滤池，其特征在于：所述污水进水口上设置有调节阀。
说明书
一种高效优质污水处理过滤池
技术领域
本实用新型涉及一种高效优质污水处理过滤池。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
现有的污水处理池，其池壁多呈垂直状，处理池的内径上下一样。由于池壁是垂直的，其压力承受能力差，往往需要加厚池壁或在池壁内多设置加固钢筋以保证其承受压力，用料多、成本高，其性能也不尽理想。
实用新型内容
本实用新型要解决的技术问题是提供一种设计简单、成本低和能有效处理污水的高效优质污水处理过滤池。
为解决上述技术问题，本实用新型采用如下技术方案：
一种高效优质污水处理过滤池，包括有壳体，所述壳体呈倒梯形设置，所述壳体的内壁上设置有护坡防渗层，所述护坡防渗层上设置有聚四氟乙烯层，所述壳体、护坡防渗层和聚四氟乙烯层为一体式设置，所述壳体底部侧壁上设置有污水进水口，所述壳体顶部设置有净水出水口，所述净水出水口上设置有抽水泵，所述壳体内部设置有过滤网层，所述过滤网层内侧设置有隔油网布层，所述隔油网布层内侧设置有第一药剂处理层，所述第一药剂处理层内侧设置有第二药剂处理层。
作为优选，所述壳体的高度为150‐200cm。
作为优选，所述壳体的底面直径为100‐150cm。
作为优选，所述壳体的顶面直径为150‐200cm。
作为优选，所述聚四氟乙烯层的厚度为3‐5cm。
作为优选，所述壳体上设置有观察窗，可以实时观察设备的工作状况。
作为优选，所述壳体上设置有加强筋，提高壳体的强度。
作为优选，所述污水进水口上设置有调节阀，可以控制进水速度。
本实用新型的有益效果为：该高效优质污水处理过滤池设计简单，该壳体呈倒梯形设置，壳体所承受的外力大大减小，使得在承受同等压力下，建设池壁的材料用量大大减少，节约了投资，降低了成本;通过设置有聚四氟乙烯层，以防止污染物粘附在壳体内壁，提高了装置的净化效率;通过过滤网层、隔油网布层、第一药剂处理层和第二药剂处理层的配合设置，能有效地处理污水。
