申请日2017.11.13
公开(公告)日2018.02.02
IPC分类号C02F9/14
摘要
本发明涉及一种果园污水治理系统，包括开设于果园外围的60*50cm的深沟、自深沟埋设于外围土壤的收集池、以及与收集池连接的净化池;所述收集池呈环形，包括池底、池壁以及池盖，所述池底低于深沟，所述池壁自下至上包括实心部和过滤部，所述池盖由轻质的透明材料制成，所述过滤部的下端略高于深沟底部、上端略低于深沟顶部，所述池底铺设有土壤，所述收集池通过高于池底铺设土壤的水管通入净化池，所述水管与收集池连接处设置有浮球液位开关。本发明的污水处理系统占地面积小、能耗低、且能防止雨量过大时污水外溢的情况。

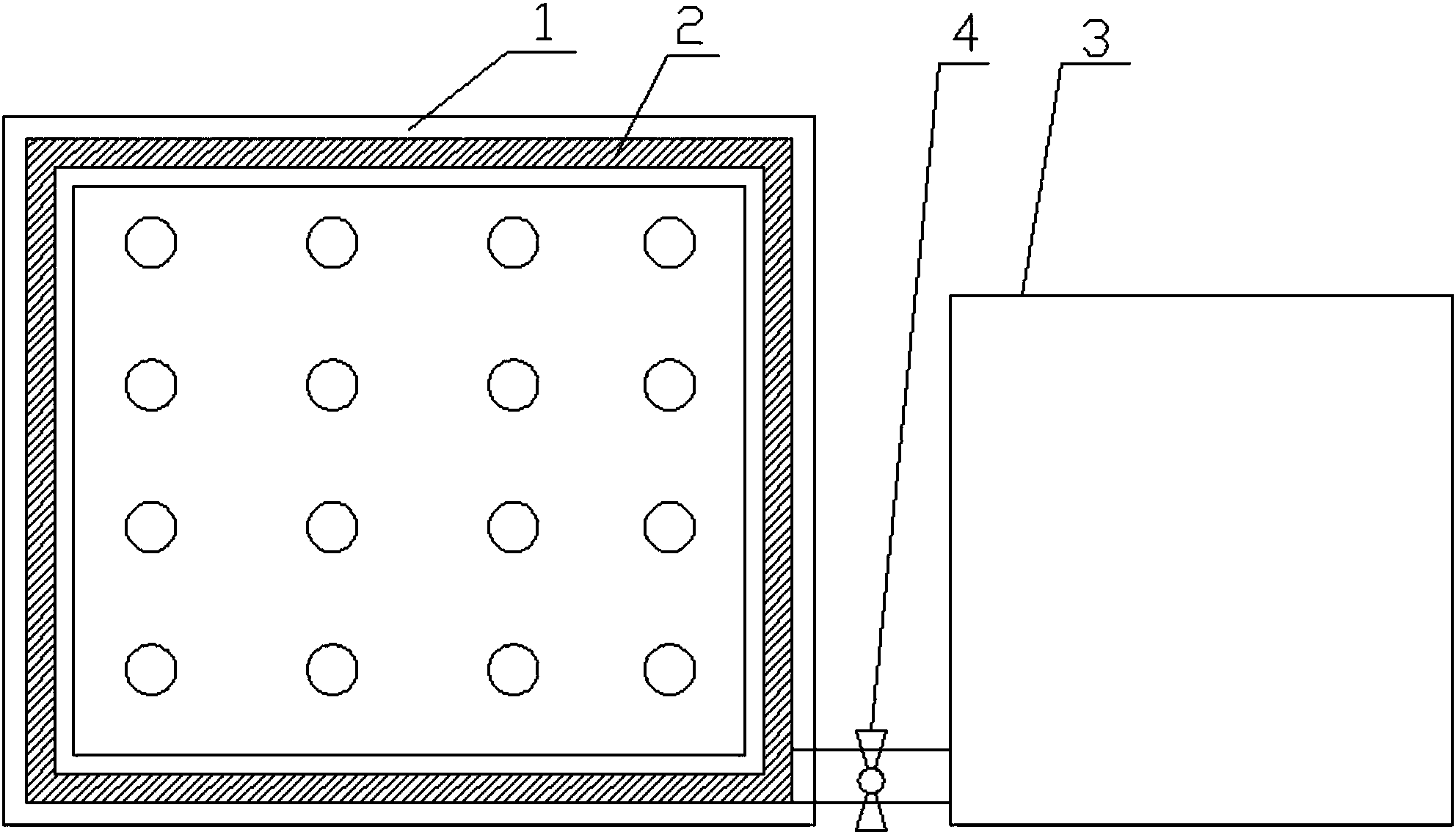

摘要附图
权利要求书
1.一种果园污水治理系统，其特征在于：包括开设于果园外围的60*50cm的深沟、自深沟埋设于外围土壤的收集池、以及与收集池连接的净化池;所述收集池呈环形，包括池底、池壁以及池盖，所述池底低于深沟，所述池壁自下至上包括实心部和过滤部，所述池盖由单位密度比水小的透明材料制成、盖设于池壁上端，所述过滤部的下端略高于深沟底部、上端略低于深沟顶部，所述池底铺设有土壤、种植有生物修复用水生植物，所述收集池通过高于池底铺设土壤的水管通入净化池，所述水管与收集池连接处设置有浮球液位开关。
2.如权利要求1所述的一种果园污水治理系统，其特征在于：所述池盖由聚丙烯塑料制成。
3.如权利要求1所述的一种果园污水治理系统，其特征在于：所述池壁的总高度为1-1.2m。
4.如权利要求1所述的一种果园污水治理系统，其特征在于：所述过滤部为网状。
5.如权利要求4所述的一种果园污水治理系统，其特征在于：所述过滤部的网孔小于1mm。
6.如权利要求1所述的一种果园污水治理系统，其特征在于：所述净化池内养殖有水生动物。
说明书
一种果园污水治理系统
技术领域
本发明涉及污水处理技术，尤其涉及一种果园污水治理系统。
背景技术
随着化学工业的发展和农业机械化程度的提高，大面积果园内化学农药、化学肥料和化学除草剂的大量应该，这些农药、化肥除一部分被果树吸收外，绝大部分随雨水渗入地表和地下，经田间小沟流入四周环沟、最终汇入河流，造成了非常严重的污染。因此，果园污水已经成为现今农业领域内最大的污染源之一。
现有的果园污水治理系统，一般由收集池和净化池组成，先通过拦网截留过滤、再通过水生植物吸附吸收，并通过净化池内养殖水生动物和浮游生物来消化降解污染物体从而达到净化的目的，收集池与净化池一般设置于果园的外部、需要通过水泵将外环沟内的污水抽至收集池中，这种方式一方面占地面积较大、另一方面水泵的耗能较大。
发明内容
为了解决上述技术问题，提供一种占地面积小、较为节能的污水治理系统，本发明提供以下技术方案：
一种果园污水治理系统，包括开设于果园外围的60*50cm的深沟、自深沟埋设于外围土壤的收集池、以及与收集池连接的净化池;所述收集池呈环形，包括池底、池壁以及池盖，所述池底低于深沟，所述池壁自下至上包括实心部和过滤部，所述池盖由单位密度比水小的透明材料制成、盖设于池壁上端，所述过滤部的下端略高于深沟底部、上端略低于深沟顶部，所述池底铺设有土壤、种植有生物修复用水生植物，所述收集池通过高于池底铺设土壤的水管通入净化池，所述水管与收集池连接处设置有浮球液位开关。
本发明通过在深沟内设置收集池能够提高土地的利用率，同时，在降雨量较大没过池盖时，由于浮力的作用池盖会上浮、污水和雨水的混合物通过池壁上端开口进入收集池中，能够防止污水倒灌至果园内部;本系统还省去了传统系统中将深沟内的污水抽至收集池的水泵，因而节约了能源。
进一步的，所述池盖由聚丙烯塑料制成。
进一步的，所述池壁的总高度为1-1.2m，高度过低影响收集池的容量、过高则会导致收集池本身的铺设难度增大。
进一步的，所述过滤部为网状。
进一步的，所述过滤部的网孔小于1mm，防止泥土砂石等大规模落入收集池内、影响净化效果。
进一步的，所述净化池内养殖有水生动物，利用其吸附吸食有害物质。
本发明的有益效果在于：占地面积小、能耗低、且能防止雨量过大时污水外溢的情况。
