申请日2015.11.25
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F11/06
摘要
本发明公开了一种印刷污水处理系统，包括过滤池，废渣氧化池，废液反应沉淀池，所述过滤池内设置有过滤网，所述过滤网将所述过滤池分隔成上、下两层，所述过滤池上层设置有废渣出口，所述废渣出口连接所述废渣氧化池，所述过滤池下层设置有废液出口，所述废液出口连接所述废液反应沉淀池，所述过滤池顶部设置有污水入水管。本发明结构简单，能对污水进行分类处理，效果好。
权利要求书
1.一种印刷污水处理系统，其特征在于，包括过滤池，废渣氧化池，废液反应沉淀池，所述过滤池内设置有过滤网，所述过滤网将所述过滤池分隔成上、下两层，所述过滤池上层设置有废渣出口，所述废渣出口连接所述废渣氧化池，所述过滤池下层设置有废液出口，所述废液出口连接所述废液反应沉淀池，所述过滤池顶部设置有污水入水管。
2.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述过滤网呈倾斜设置，所述废渣出口位于所述过滤网偏低一端处。
3.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废渣氧化池内设置有电热丝。
4.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废渣氧化池内还放置有废渣氧化催化剂。
5.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废渣氧化池内还设置有温度监控器。
6.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废渣氧化池上设置有排气口，所述排气口呈倒置的漏斗形。
7.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废渣氧化池上还设置有排渣口。
8.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废液反应沉淀池加有化学反应剂。
9.根据权利要求1所述的一种印刷污水处理系统，其特征在于，所述废液反应沉淀池上设置有排放口，所述排放口上还设置有阀门。
说明书
一种印刷污水处理系统
技术领域
本发明涉及污水处理领域，特别是指一种印刷污水处理系统。
背景技术
印刷机的印刷装置包括标准型和顶压滚筒型印刷装置，前者由印版滚筒和压印滚筒组成。其中，印版滚筒为圆筒形，表面镀铜作为版材，然后通过雕刻或照相腐蚀，在滚筒表面形成凹下去的图文。凹版印刷机的印版滚筒直接浸入油墨槽中，在高速运转下的油墨很快地填满印版滚筒，然后经过刮墨刀将印版表面空白部分的油墨刮去，剩下图文凹槽部分的油墨，经过压印滚筒的滚压将油墨转移到纸张或其它承印物上，即成为印刷品。 油墨槽在印刷过程中要进行彻底的清洁，由于在印刷过程中油墨和纸粉，纸毛、喷粉、矿物质等杂质混合在一起存在于胶辊的表面，而油墨是油溶性的，纸粉，纸毛，喷粉等杂质是水溶性的，矿物质是油和水都无法溶解的，它们以混合的状态存在于胶辊之上，必须是用油墨清洁剂和水配合通过乳化的原理，形成油包水和水包油的状态，清洁存在于胶辊之上的油墨和纸粉，纸毛，喷粉等物质。因此在胶印过程中，使用油墨清洁剂是必须而频繁的，每次清洁印刷座油墨都会产生污水，污水的成分包括了油墨清洁剂、水、油墨、纸粉、纸毛和矿物质等，颜色呈现油墨的颜色，这种污水有毒性，对环境的影响非常大，如果不处理或处理不当，会对环境造成严重污染。
发明内容
本发明的目的是为了解决上述背景技术中所提到的问题，提供了一种印刷污水处理系统。
为了实现上述目的，本发明的技术方案如下：

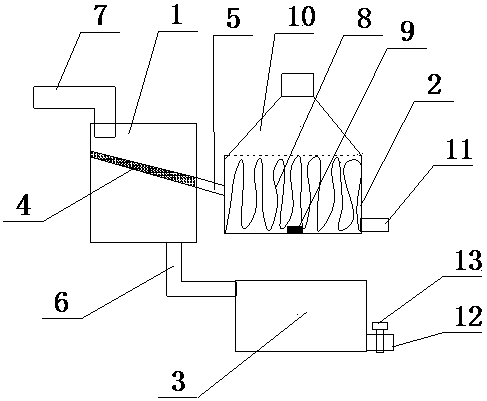

一种印刷污水处理系统，包括过滤池，废渣氧化池，废液反应沉淀池，所述过滤池内设置有过滤网，所述过滤网将所述过滤池分隔成上、下两层，所述过滤池上层设置有废渣出口，所述废渣出口连接所述废渣氧化池，所述过滤池下层设置有废液出口，所述废液出口连接所述废液反应沉淀池，所述过滤池顶部设置有污水入水管。
优选地，所述过滤网呈倾斜设置，所述废渣出口位于所述过滤网偏低一端处。
优选地，所述废渣氧化池内设置有电热丝。
优选地，所述废渣氧化池内还放置有废渣氧化催化剂。
优选地，所述废渣氧化池内还设置有温度监控器。
优选地，所述废渣氧化池上设置有排气口，所述排气口呈倒置的漏斗形。
优选地，所述废渣氧化池上还设置有排渣口。
优选地，所述废液反应沉淀池加有化学反应剂。
优选地，所述废液反应沉淀池上设置有排放口，所述排放口上还设置有阀门。
与现有技术相比，本发明的污水处理系统，包括过滤池，废渣氧化池，废液反应沉淀池，过滤池内设置有过滤网，过滤网将过滤池分隔成上、下两层，过滤池上层设置有废渣出口，废渣出口连接废渣氧化池，过滤池下层设置有废液出口，废液出口连接废液反应沉淀池，过滤池顶部设置有污水入水管，本发明具有结构简单，能对污水进行过滤分别处理，效果较好。
