申请日2015.11.13
公开(公告)日2016.05.11
IPC分类号C02F9/04
摘要
本实用新型涉及一种医疗污水处理装置领域，尤其是一体化小型医疗污水处理器。所述的处理器包括机箱，安装在机箱顶部的活动盖板，内置于机箱中的集水箱、管道、臭氧发生器、臭氧发生器电源、电磁式空气泵、电接触式液位控制器、电极、接线盒。本实用新型结构简单，安全耐用，操作方便，便于消毒和清污，确保了处理效果。
权利要求书

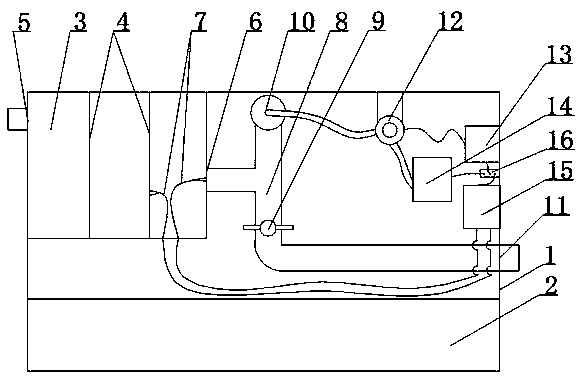

1.一种一体化小型医疗污水处理器，其特征在于：所述的处理器包括机箱(1)，安装在机箱(1)顶部的活动盖板，内置于机箱(1)中的集水箱(3)、管道(8)、臭氧发生器(12)、臭氧发生器电源(13)、电磁式空气泵(14)、电接触式液位控制器(15)、电极(7)、接线盒(16);
集水箱(3)下部一端设有进水口(5)，另一端设有出水口(6)，集水箱(3)中安装有滤板(4);
出水口(6)一端与管道(8)中部连通，进气口(10)与管道(8)一端连通，管道(8)另一端上安装有阀门(9)，管道(8)另一端的气液混合出口(11)连通至机箱(1)外部;
进气口(10)与臭氧发生器(12)管连接，臭氧发生器(12)底部与电磁式空气泵(14)管连接，臭氧发生器(12)与臭氧发生器电源(13)电连接;
电极(7)分别安装在滤板(4)、出水口(6)处，电极(7)与电接触式液位控制器(15)电连接;
臭氧发生器电源(13)、电磁式空气泵(14)、电接触式液位控制器(15)分别与接线盒(16)电连接。
2.根据权利要求1所述的一体化小型医疗污水处理器，其特征在于：所述的机箱(1)上设置有操作面板。
3.根据权利要求1所述的一体化小型医疗污水处理器，其特征在于：所述的集水箱(3)中放置有次氯酸钠消毒包。
4.根据权利要求1所述的一体化小型医疗污水处理器，其特征在于：所述的
滤板(4)为双层活性炭滤板。
5.根据权利要求1所述的一体化小型医疗污水处理器，其特征在于：所述的阀门(9)为电磁阀。
说明书
一体化小型医疗污水处理器
技术领域
本实用新型涉及一种医疗污水处理装置领域，尤其是一体化小型医疗污水处理器。
背景技术
小型医疗机构污水含有大量的病原细菌、病毒和化学药剂，需要特殊处理才能排放。传统的医疗污水设备占地面积大、工艺流程复杂、制造成本高，而小型医疗机构污水处理量小，数量庞大而分散，大多数小型医疗机构污水直接排放，容易对环境造成污染，不符合国家相关法律法规对医疗机构污水排放作出的强制性处理规定。
实用新型内容
本实用新型所要解决的问题是提供一体化小型医疗污水处理器，所述的处理器采用次氯酸钠和臭氧对污水进行杀毒处理，并且通过设置滤板对污水过滤隔离，该处理器是一种结构简单，处理方便，除污效果好的一体化小型医疗污水处理器。
为了解决上述技术问题，本实用新型的技术方案是这样实现的：
一体化小型医疗污水处理器，所述的处理器包括机箱，安装在机箱顶部的活动盖板，内置于机箱中的集水箱、管道、臭氧发生器、臭氧发生器电源、电磁式空气泵、电接触式液位控制器、电极、接线盒;
集水箱下部一端设有进水口，另一端设有出水口，集水箱中安装有滤板;
出水口一端与管道中部连通，进气口与管道一端连通，管道另一端上安装有阀门，管道另一端的气液混合出口连通至机箱外部;
进气口与臭氧发生器管连接，臭氧发生器底部与电磁式空气泵管连接，臭氧发生器与臭氧发生器电源电连接;
电极分别安装在滤板、出水口处，电极与电接触式液位控制器电连接;
臭氧发生器电源、电磁式空气泵、电接触式液位控制器分别与接线盒电连接。
进一步，所述的机箱上设置有操作面板，该操作面板上显示集水箱中水位情况;
进一步，所述的集水箱中放置有次氯酸钠消毒包;
进一步，所述的滤板为双层活性炭滤板，通过设置双层滤板，使大的颗粒及杂物隔离，起到了沉淀过滤的作用，防止堵塞管道及设备;
进一步，所述的阀门为电磁控制阀。
本实用新型相比现有技术的有益效果：
本实用新型结构简单，安全耐用，操作方便，便于消毒和清污，确保了处理效果。
