申请日2017.11.09
公开(公告)日2018.02.09
IPC分类号B01D21/24
摘要
本发明公开了一种应用于污水漂浮物打捞设备的清理工具，包括外矩形管和内矩形管，内矩形管的后端插接在外矩形管内，内矩形管的后端插接固定有螺套，外矩形管内插接有螺杆，螺杆的前端螺接在螺套内，外矩形管的后端插接固定有导向套，螺杆的后端铰接在导向套上并露出导向套插套固定有摇臂，摇臂的外端固定有把手，所述内矩形管的前部固定有刮板，内矩形管的前端插接固定有插刺，插刺上固定有倒钩。本发明采用的清理工具能实现刮铲打捞设备收集的漂浮物，同时也能钩拉漂浮物;同时其清理工具的长度能进行调节，更便于漂浮物的清理。

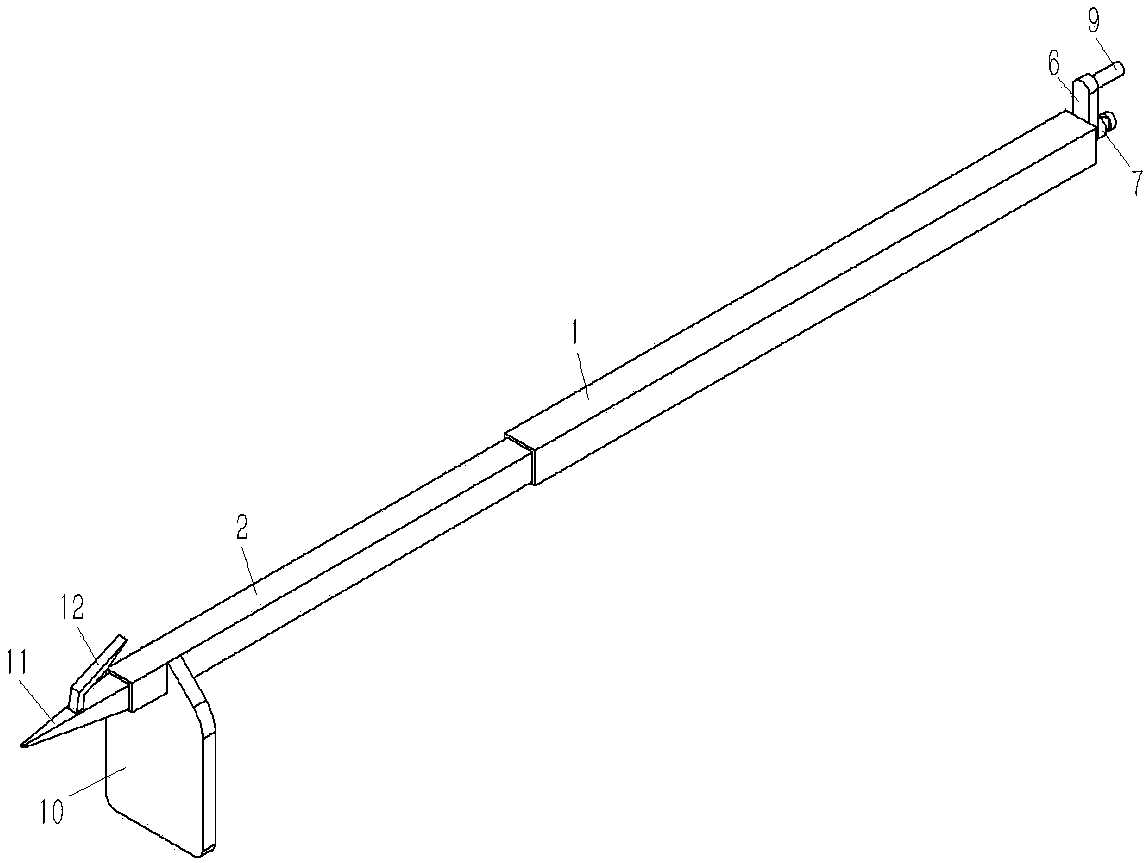

摘要附图
权利要求书
1.一种应用于污水漂浮物打捞设备的清理工具，包括外矩形管(1)和内矩形管(2)，其特征在于：内矩形管(2)的后端插接在外矩形管(1)内，内矩形管(2)的后端插接固定有螺套(3)，外矩形管(1)内插接有螺杆(4)，螺杆(4)的前端螺接在螺套(3)内，外矩形管(1)的后端插接固定有导向套(5)，螺杆(4)的后端铰接在导向套(5)上并露出导向套(5)插套固定有摇臂(6)，摇臂(6)的外端固定有把手(9)，所述内矩形管(2)的前部固定有刮板(10)，内矩形管(2)的前端插接固定有插刺(11)，插刺(11)上固定有倒钩(12)。
2.根据权利要求所述的一种应用于污水漂浮物打捞设备的清理工具，其特征在于：所述摇臂(6)后侧的螺杆(4)上插套固定有限位套(7)。
3.根据权利要求1所述的一种应用于污水漂浮物打捞设备的清理工具，其特征在于：所述螺杆(4)的后端固定有挡块(8)。
4.根据权利要求1所述的一种应用于污水漂浮物打捞设备的清理工具，其特征在于：所述的外矩形管(1)和内矩形管(2)均为方管，外矩形管(1)内壁的边长等于内矩形管(2)外壁的边长。
5.根据权利要求1所述的一种应用于污水漂浮物打捞设备的清理工具，其特征在于：所述外矩形管(1)的长度大于内矩形管(2)的长度。
说明书
一种应用于污水漂浮物打捞设备的清理工具
技术领域：
本发明涉及污水处理工具的技术领域，更具体地说涉及一种应用于污水漂浮物打捞设备的清理工具。
背景技术：
沉淀池是应用沉淀作用去除污水中悬浮物的一种构筑物，净化水质的设备;利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，有些悬浮物沉淀到了沉淀池的底部，而有些悬浮物时悬浮到水面，清理沉淀池底部的沉淀物，有刮泥机，而悬浮在水面的悬浮物一般需要人工进行打捞，其打捞的工作量大，而且工作强度大。从而提出了一些机械式的打捞设备，但现有的一些打捞设备一般只能收集悬浮在水面的悬浮物，在打捞设备收集的悬浮物，还需人工进行清理，清理则需要相应的清理工具。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种应用于污水漂浮物打捞设备的清理工具，其能调节长度，能实现刮铲打捞设备收集的漂浮物，同时也能钩拉漂浮物。
为实现上述目的，本发明采用的技术方案如下：
一种应用于污水漂浮物打捞设备的清理工具，包括外矩形管和内矩形管，内矩形管的后端插接在外矩形管内，内矩形管的后端插接固定有螺套，外矩形管内插接有螺杆，螺杆的前端螺接在螺套内，外矩形管的后端插接固定有导向套，螺杆的后端铰接在导向套上并露出导向套插套固定有摇臂，摇臂的外端固定有把手，所述内矩形管的前部固定有刮板，内矩形管的前端插接固定有插刺，插刺上固定有倒钩。
优选的，所述摇臂后侧的螺杆上插套固定有限位套。
优选的，所述螺杆的后端固定有挡块。
优选的，所述的外矩形管和内矩形管均为方管，外矩形管内壁的边长等于内矩形管外壁的边长。
优选的，所述外矩形管的长度大于内矩形管的长度。
本发明的有益效果在于：其采用的清理工具能实现刮铲打捞设备收集的漂浮物，同时也能钩拉漂浮物;同时其清理工具的长度能进行调节，更便于漂浮物的清理。
