申请日2017.11.09
公开(公告)日2018.02.02
IPC分类号B01D29/52; B01D29/01; B01D29/90; B01D29/96; B01D35/18; C02F1/00; B08B9/08
摘要
本发明涉及一种分离式污水过滤装置，包括过滤装置主体、第二管道、第一接水口、第二接水口、加热管、接水槽和支杆，所述过滤装置主体上方的正中位置设置有转动轴承，且第一管道贯穿于转动轴承的内部，所述第二管道安置于第一管道的上方，且第二管道的上端连接有水管接口，所述第一接水口设置于第一管道的下方，且第一接水口的下方安置有分水管，所述分水管的底端安装有第一出水口，且分水管的内侧安置有连接杆，所述第二接水口设置于第一出水口的下方，且第二接水口的下方安置有过滤桶。本发明的有益效果是：该分离式污水过滤装置，设置有分水管，通过分水管可以将污水进行分离，从而使得污水可以进入到不同的过滤桶中进行过滤。

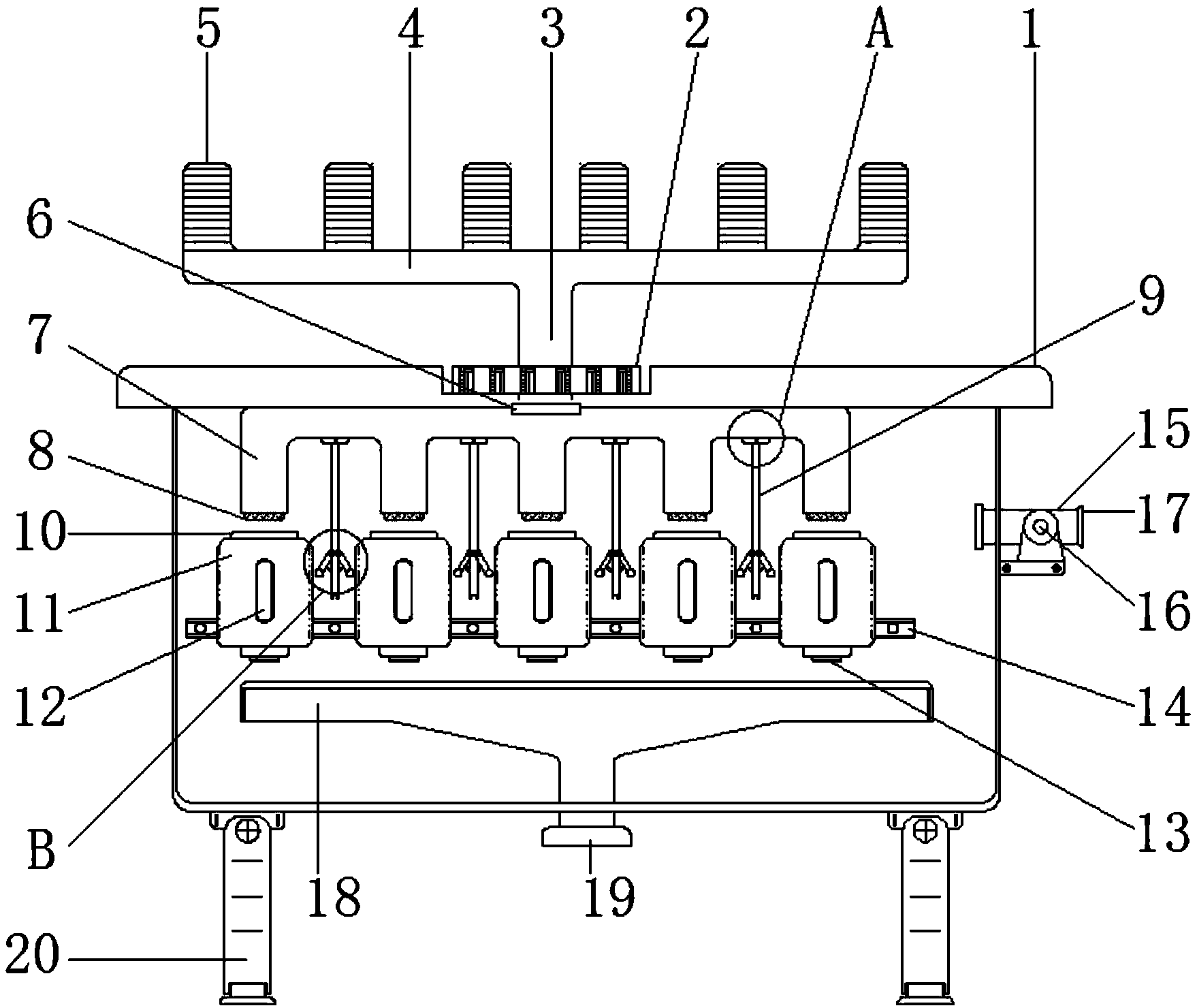

摘要附图
权利要求书
1.一种分离式污水过滤装置，包括过滤装置主体(1)、第二管道(4)、第一接水口(6)、第二接水口(10)、加热管(15)、接水槽(18)和支杆(22)，其特征在于，所述过滤装置主体(1)上方的正中位置设置有转动轴承(2)，且第一管道(3)贯穿于转动轴承(2)的内部，所述第二管道(4)安置于第一管道(3)的上方，且第二管道(4)的上端连接有水管接口(5)，所述第一接水口(6)设置于第一管道(3)的下方，且第一接水口(6)的下方安置有分水管(7)，所述分水管(7)的底端安装有第一出水口(8)，且分水管(7)的内侧安置有连接杆(9)，所述第二接水口(10)设置于第一出水口(8)的下方，且第二接水口(10)的下方安置有过滤桶(11)，所述过滤桶(11)的外表面镶嵌有观察口(12)，且过滤桶(11)的底端连接有第二出水口(13)，所述过滤桶(11)的内部安装有过滤网(27)，所述加热管(15)贯穿于过滤装置主体(1)的右侧，且加热管(15)上安装有气泵(16)，所述加热管(15)的右端连接有吸气口(17)，且加热管(15)的内部安装有加热丝(26)，所述接水槽(18)安置于第二出水口(13)的下方，且接水槽(18)的底端设置有第三出水口(19)，所述第三出水口(19)下方的外侧固定有支架(20)，所述支杆(22)的上端通过第一转动轴(21)与连接杆(9)相连接，且支杆(22)的底端固定有敲击球(23)，所述支杆(22)的内壁连接有液压伸缩杆(24)。
2.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述第一管道(3)与转动轴承(2)之间为转动结构，且第一管道(3)的转动范围为0-360°。
3.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述水管接口(5)设置有六个，水管接口(5)之间等间距分布，水管接口(5)与第一管道(3)之间为连通结构，水管接口(5)的外表面为螺纹状结构。
4.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述分水管(7)设置有五个，且分水管(7)之间等间距分布，分水管(7)与第一接水口(6)为一体化构造。
5.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述第一出水口(8)的竖直中轴线与第二接水口(10)的竖直中轴线重合，且第一出水口(8)与第二接水口(10)之间的距离为2cm。
6.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述连接杆(9)的上端连接有第二转动轴(25)，连接杆(9)通过第二转动轴(25)与分水管(7)构成转动结构，且连接杆(9)的转动范围为0-45°。
7.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述滑动轨道(14)与过滤装置主体(1)背面的内壁之间相固定，且过滤桶(11)与滑动轨道(14)之间为滑动连接。
8.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述接水槽(18)为漏斗状结构，且接水槽(18)位于第二出水口(13)的正下方。
9.根据权利要求1所述的一种分离式污水过滤装置，其特征在于：所述支杆(22)和敲击球(23)之间的连接方式为焊接，支杆(22)通过液压伸缩杆(24)与第一转动轴(21)构成转动结构，且支杆(22)的转动范围为0-30°。
说明书
一种分离式污水过滤装置
技术领域
本发明涉及污水过滤装置技术领域，具体为一种分离式污水过滤装置。
背景技术
污水过滤装置是去除废水中悬浮物的一种设施，可用于废水的预处理或最终处理废水通过带孔隙的过滤介质或设施，大于孔隙尺寸的悬浮物被截留，使废水得到一定程度的净化。过滤介质或设施有格栅、筛网、砂、滤布、微孔管等多种，格栅主要是截留污水中较大的漂浮物和固体杂质，一般设在处理系统或泵站进水口之前，斜放在污水渠道内，以便随时清除格栅截留物，筛网多由带孔眼的金属板或金属丝网制成，主要用以截留废水中的纤维等较细小悬浮物，截留物可用水清洗回收。
现有的污水过滤装置不能够很好对污水进行分离，不能将污水分离到若干个过滤桶中进行过滤，这样在管道堵塞时会导致过滤装置无法使用，而且过滤桶内壁沾附的杂质难以掉落到过滤桶的底部，这样对过滤桶内部的清理过程就比较麻烦，加大了使用者的负担。
发明内容
本发明的目的在于提供一种分离式污水过滤装置，以解决上述背景技术中提出的现有的污水过滤装置不能够很好对污水进行分离，不能将污水分离到若干个过滤桶中进行过滤，这样在管道堵塞时会导致过滤装置无法使用，而且过滤桶内壁沾附的杂质难以掉落到过滤桶的底部，这样对过滤桶内部的清理过程就比较麻烦，加大了使用者的负担的问题。
为实现上述目的，本发明提供如下技术方案：一种分离式污水过滤装置，包括过滤装置主体、第二管道、第一接水口、第二接水口、加热管、接水槽和支杆，所述过滤装置主体上方的正中位置设置有转动轴承，且第一管道贯穿于转动轴承的内部，所述第二管道安置于第一管道的上方，且第二管道的上端连接有水管接口，所述第一接水口设置于第一管道的下方，且第一接水口的下方安置有分水管，所述分水管的底端安装有第一出水口，且分水管的内侧安置有连接杆，所述第二接水口设置于第一出水口的下方，且第二接水口的下方安置有过滤桶，所述过滤桶的外表面镶嵌有观察口，且过滤桶的底端连接有第二出水口，所述过滤桶的内部安装有过滤网，所述加热管贯穿于过滤装置主体的右侧，且加热管上安装有气泵，所述加热管的右端连接有吸气口，且加热管的内部安装有加热丝，所述接水槽安置于第二出水口的下方，且接水槽的底端设置有第三出水口，所述第三出水口下方的外侧固定有支架，所述支杆的上端通过第一转动轴与连接杆相连接，且支杆的底端固定有敲击球，所述支杆的内壁连接有液压伸缩杆。
优选的，所述第一管道与转动轴承之间为转动结构，且第一管道的转动范围为0-360°。
优选的，所述水管接口设置有六个，水管接口之间等间距分布，水管接口与第一管道之间为连通结构，水管接口的外表面为螺纹状结构。
优选的，所述分水管设置有五个，且分水管之间等间距分布，分水管与第一接水口为一体化构造。
优选的，所述第一出水口的竖直中轴线与第二接水口的竖直中轴线重合，且第一出水口与第二接水口之间的距离为2cm。
优选的，所述连接杆的上端连接有第二转动轴，连接杆通过第二转动轴与分水管构成转动结构，且连接杆的转动范围为0-45°。
优选的，所述滑动轨道与过滤装置主体背面的内壁之间相固定，且过滤桶与滑动轨道之间为滑动连接。
优选的，所述接水槽为漏斗状结构，且接水槽位于第二出水口的正下方。
优选的，所述支杆和敲击球之间的连接方式为焊接，支杆通过液压伸缩杆与第一转动轴构成转动结构，且支杆的转动范围为0-30°。
与现有技术相比，本发明的有益效果是：该分离式污水过滤装置，设置有分水管，通过分水管可以将污水进行分离，从而使得污水可以进入到不同的过滤桶中进行过滤，这样在其中一个管道发生堵塞的时候其他管道也可以顺利的进行流通过滤，保证了污水过滤装置使用的稳定性，设置的敲击球通过液压伸缩杆的带动可以自动对过滤桶的内壁进行敲打，从而使得过滤桶内壁沾附的杂质可以更好的落入到过滤桶的底部，这样对过滤桶内壁的清理就更加的方便快捷，降低了操作人员的负担，过滤桶与滑动轨道之间为滑动连接，通过过滤桶背面的滑块在滑动轨道中的滑动可以方便的对其进行拆卸，从而便于后续的清理，设置的连接杆通过第一转动轴与分水管构成转动结构，这样在需要对过滤桶进行拆卸的时候可以通过第一转动轴的转动将连接杆旋转至上方，避免了出现连接杆影响过滤桶拆卸的情况发生，第一管道与转动轴承之间为转动结构，第一管道可以通过转动进行位置的调节，更加的方便，而且可以满足不同情况下的使用需求，水管接口设置有六个，从而可以与多个排水管道进行连接，大大提高了该分离式污水过滤装置的实用性与功能性。
