申请日2017.11.09
公开(公告)日2018.02.09
IPC分类号B01F7/18; B01F15/02; C02F11/14
摘要
本发明公开了一种污泥脱水搅拌机上的加药装置，包括污泥脱水搅拌机，污泥脱水搅拌机上固定有搅拌电机，搅拌电机的转轴上插套固定有搅拌轴，搅拌轴的下端插设在污泥脱水搅拌机内，搅拌轴的底端固定有搅拌桨叶，污泥脱水搅拌机的内壁上固定有若干支架，支架上固定有加药机构，加药机构包括固定在支架上的加药管，加药管的下端插设在污泥脱水搅拌机内，加药管的上端露出污泥脱水搅拌机，污泥脱水搅拌机上侧的加药管侧壁加压管的上端成型有封盖，加压管的侧壁上螺接有螺钉，螺钉抵靠在加药管的上端面上，所述的加药管内插接有竖直的抽污管，抽污管的下端固定在堵头上。本发明便于污泥脱水添加药物的添加，同时又能避免加药管的堵塞。
摘要附图
权利要求书

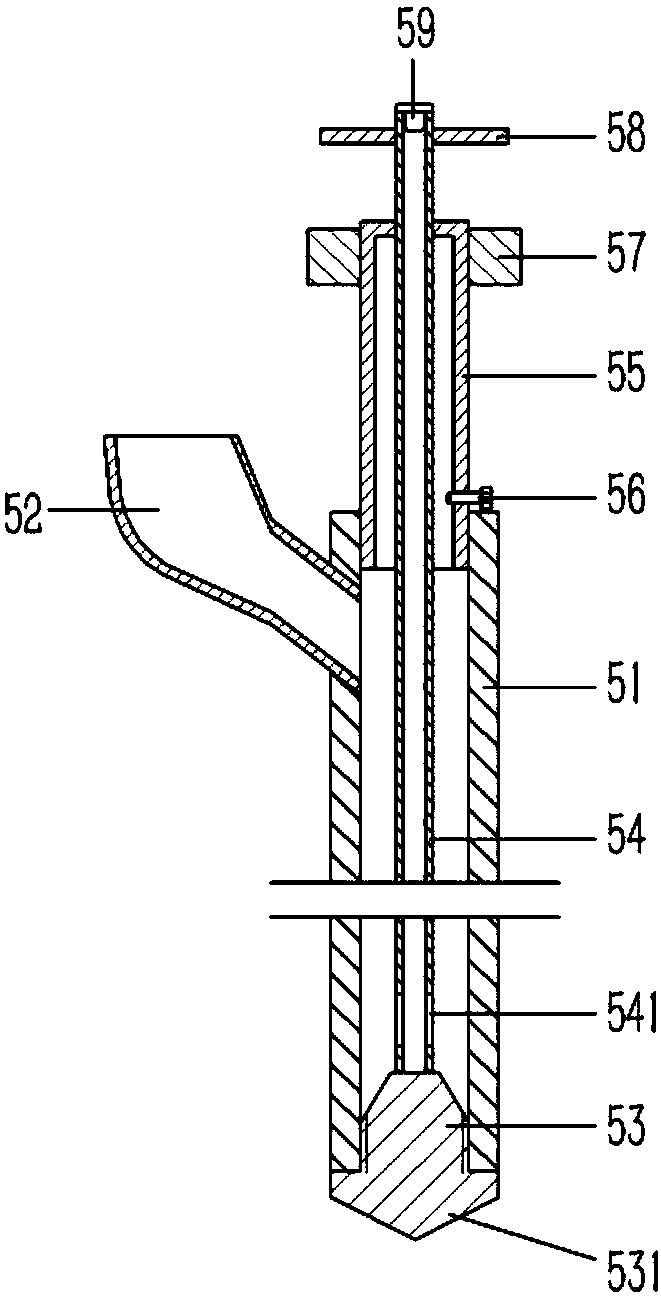

1.一种污泥脱水搅拌机上的加药装置，包括污泥脱水搅拌机(1)，污泥脱水搅拌机(1)上固定有搅拌电机(2)，搅拌电机(2)的转轴上插套固定有搅拌轴(3)，搅拌轴(3)的下端插设在污泥脱水搅拌机(1)内，搅拌轴(3)的底端固定有搅拌桨叶(4)，污泥脱水搅拌机(1)的内壁上固定有若干支架(6)，支架(6)上固定有加药机构(5)，其特征在于：加药机构(5)包括固定在支架(6)上的加药管(51)，加药管(51)的下端插设在污泥脱水搅拌机(1)内，加药管(51)的上端露出污泥脱水搅拌机(1)，污泥脱水搅拌机(1)上侧的加药管(51)侧壁上插接固定有进料管(52)，加药管(51)的上端插接有加压管(55)，加压管(55)的上端成型有封盖，加压管(55)的侧壁上螺接有螺钉(56)，螺钉(56)抵靠在加药管(51)的上端面上，所述的加药管(51)内插接有竖直的抽污管(54)，抽污管(54)的下端固定在堵头(53)上，堵头(53)螺接在加药管(51)的下端，抽污管(54)下端的外壁上成型有抽污孔(541)，抽污管(54)的上端穿过加压管(55)的封盖螺接密封接头(59)上，所述抽污管(54)的上端插套固定有一字型的把手(58)。
2.根据权利要求所述的一种污泥脱水搅拌机上的加药装置，其特征在于：所述的堵头(53)的下端成型有圆锥形的导向(531)。
3.根据权利要求1所述的一种污泥脱水搅拌机上的加药装置，其特征在于：所述进料管(52)的上端成型有弯管，弯管的上端面呈水平。
4.根据权利要求1所述的一种污泥脱水搅拌机上的加药装置，其特征在于：所述加压管(55)的长度大于进料管(52)底端至加药管(51)顶端面的距离。
5.根据权利要求1所述的一种污泥脱水搅拌机上的加药装置，其特征在于：所述加压管(55)的顶端插套固定有护套(57)。
6.根据权利要求1所述的一种污泥脱水搅拌机上的加药装置，其特征在于：所述抽污管(54)的长度大于加压管(55)和加药管(51)的长度之和。
说明书
一种污泥脱水搅拌机上的加药装置
技术领域：
本发明涉及污泥处理设备的技术领域，更具体地说涉及一种污泥脱水搅拌机上的加药装置。
背景技术：
在污泥脱水生产过程中使用的PAM加药管线系统是重要的处理系统之一。该系统设有延伸至污泥搅拌池底部的加药管，由于加药管伸入到污泥搅拌池的底部，因此在生产过程中一旦出现停电现象，由于设备突然停止运行,会在加药管内形成负压，加药管的管口附近的泥药混合液就会回流到加药管内，长时间停电或长期使用过程中多次停电，泥药混合液便会将加药管堵塞，堵塞加药管后，会使加药管流量减少,甚至还会影响PAM加药管线系统的正常运行，因此增加了设备的停车率，降低了污泥脱水的效率，同时还增加了维护人员的工作量。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种污泥脱水搅拌机上的加药装置，其便于污泥脱水添加药物的添加，同时又能避免加药管的堵塞。
为实现上述目的，本发明采用的技术方案如下：
一种污泥脱水搅拌机上的加药装置，包括污泥脱水搅拌机，污泥脱水搅拌机上固定有搅拌电机，搅拌电机的转轴上插套固定有搅拌轴，搅拌轴的下端插设在污泥脱水搅拌机内，搅拌轴的底端固定有搅拌桨叶，污泥脱水搅拌机的内壁上固定有若干支架，支架上固定有加药机构，加药机构包括固定在支架上的加药管，加药管的下端插设在污泥脱水搅拌机内，加药管的上端露出污泥脱水搅拌机，污泥脱水搅拌机上侧的加药管侧壁上插接固定有进料管，加药管的上端插接有加压管，加压管的上端成型有封盖，加压管的侧壁上螺接有螺钉，螺钉抵靠在加药管的上端面上，所述的加药管内插接有竖直的抽污管，抽污管的下端固定在堵头上，堵头螺接在加药管的下端，抽污管下端的外壁上成型有抽污孔，抽污管的上端穿过加压管的封盖螺接密封接头上，所述抽污管的上端插套固定有一字型的把手。
优选的，所述的堵头的下端成型有圆锥形的导向。
优选的，所述进料管的上端成型有弯管，弯管的上端面呈水平。
优选的，所述加压管的长度大于进料管底端至加药管顶端面的距离。
优选的，所述加压管的顶端插套固定有护套。
优选的，所述抽污管的长度大于加压管和加药管的长度之和。
本发明的有益效果在于：其结构简单，对污泥脱水搅拌机上的加药管进行了优化处理，其便于污泥脱水添加药物的添加，同时又能避免加药管的堵塞。
