申请日2015.11.12
公开(公告)日2016.01.27
IPC分类号D06B3/10; D06B15/09; D06B23/20; D06C7/00; D06B23/04
摘要
本发明公开了一种热轧无纺布高效双面亲水处理设备，包括热轧辊、第一带液辊、第二带液辊、烘箱、收卷辊和透明防尘罩，所述热轧辊由花辊和光辊组成，所述第一带液辊的正下方安装有第一亲水槽，所述第一带液辊的后下方位置安装有第二带液辊，所述第一带液辊与第二带液辊之间安装有导向辊，所述第二带液辊的正下方安装有第二亲水槽，所述第二带液辊的前下方位置安装有第二导辊，所述第二带液辊的后方安装有烘箱，所述烘箱内安装有若干导辊，所述烘箱的后方位置安装有收卷辊，所述透明防尘罩位于烘箱的前方。本发明一种热轧无纺布高效双面亲水处理设备，结构合理，在线高效双面亲水及烘干处理，大大减少了劳动成本，提高了无纺布亲水处理效果。
权利要求书

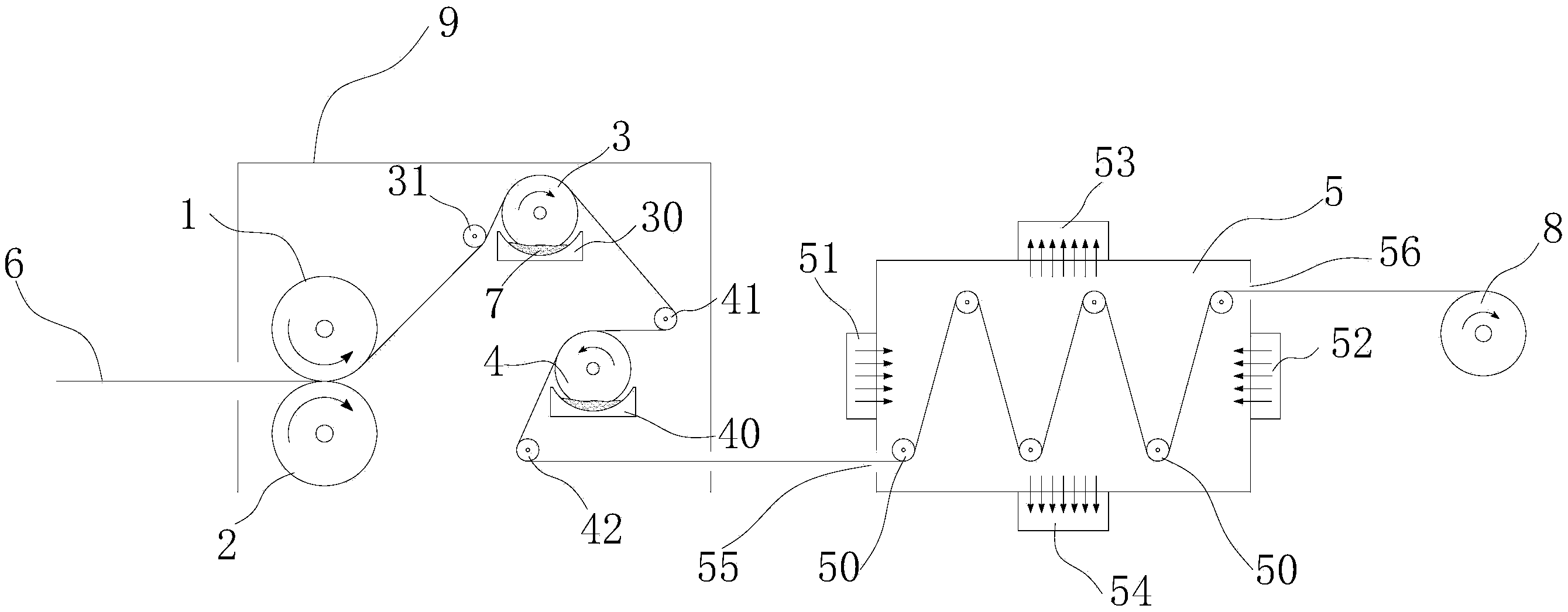

1.一种热轧无纺布高效双面亲水处理设备，包括热轧辊、第一带液辊(3)、第二带液辊(4)、烘箱(5)、收卷辊(8)和透明防尘罩(9)，其特征在于：所述热轧辊由花辊(1)和光辊(2)组成，所述花辊(1)位于光辊(2)的正上方，所述花辊(1)与光辊(2)之间穿过无纺布(6)，所述第一带液辊(3) 位于热轧辊的后上方位置，所述第一带液辊(3)与热轧辊之间安装有第一导辊(31)，所述第一带液辊(3)的正下方安装有第一亲水槽(30)，所述第一带液辊(3)的后下方位置安装有第二带液辊(4)，所述第一带液辊(3)与第二带液辊(4)之间安装有导向辊(41)，所述第二带液辊(4)的正下方安装有第二亲水槽(40)，所述第二带液辊(4)的前下方位置安装有第二导辊 (42)，所述第二带液辊(4)的后方安装有烘箱(5)，所述烘箱(5)内安装有若干导辊(50)，所述导辊(50)在烘箱(5)内上下两排交错排列，所述烘箱(5)的前侧安装有前热吹风装置(51)，所述烘箱(5)的后侧安装有后热吹风装置(52)，所述烘箱(5)的上下方分别安装有上吸风装置(53)和下吸风装置(54)，所述烘箱(5)的前箱壁下端开设有进口(55)，所述烘箱 (5)的后箱壁上端开设有出口(56)，所述烘箱(5)的后方位置安装有收卷辊(8)，所述透明防尘罩(9)位于烘箱(5)的前方，所述热轧辊、第一带液辊(3)、第二带液辊(4)、第一亲水槽(30)、第一导辊(31)、第二亲水槽(40)、导向辊(41)和第二导辊(42)均由透明防尘罩(9)包覆。
2.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述无纺布(6)经第一导辊(31)与第一带液辊(3)的上表面接触，通过导向辊(41)与第二带液辊(4)的上表面接触，再通过第二导辊(42)导向从进口(55)进入烘箱(5)，从出口(56)离开烘箱(5)，与收卷辊(8)连接。
3.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述第一导辊(31)位于第一带液辊(3)的前下方位置。
4.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述导向辊(41)位于第二带液辊(4)的后方位置。
5.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述第一亲水槽(30)和第二亲水槽(40)内装有亲水剂(7)。
6.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述第一带液辊(3)、第二带液辊(4)和导辊(50)均为陶瓷辊，所述第一带液辊(3)与第二带液辊(4)的旋转方向相反。
7.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述导辊(50)成对安装，数量为3～6对。
8.如权利要求1所述的一种热轧无纺布高效双面亲水处理设备，其特征在于：所述前热吹风装置(51)、后热吹风装置(52)、上吸风装置(53)和下吸风装置(54)上均安装有风速调节装置，所述前热吹风装置(51)和后热吹风装置(52)上还安装有温度调节装置。
说明书
一种热轧无纺布高效双面亲水处理设备
【技术领域】
本发明涉及无纺布生产设备的技术领域，特别涉及一种热轧无纺布高效双面亲水处理设备。
【背景技术】
无纺布又称不织布或非织造布，是由定向的或随机的纤维构成，是新一代环保材料，具有防潮、透气、柔韧、质轻、不助燃、容易分解、无毒无刺激性、色彩丰富、价格低廉、可循环再用等特点。通常不作任何处理生产出的无纺布拒水性较强，吸水性较低，吸水速度较慢，在应用中，如医疗用品、卫生护理用品，亲水无纺布的亲水作用，可以使液体快速传导到吸收芯体中。
亲水无纺布在生活当中随处可见，我们经常看到的成人或婴儿用尿不湿、家居生活必备的抹布、女士用的卫生巾等等，都是由亲水无纺布制成，亲水无纺布具有很强的液体吸附性，对人体无害，方便实用。
目前，无纺布的亲水处理分为在线式和离线式，而在线式处理工序繁杂，且亲水处理效果较差，且处理效果低，往往只对无纺布的单面进行处理，离线式工序更加多，生产效率低且需要投入大量的人力物力，增加了生产成本，且在线式和离线式的烘箱往往体积大，需要较大的占地面积来安置，减小了空间利用率，因此有必要提出一种热轧无纺布高效双面亲水处理设备。
【发明内容】
本发明的目的在于克服上述现有技术的不足，提供一种热轧无纺布高效双面亲水处理设备，其旨在解决现有技术中无纺布亲水处理效率低，只单面亲水处理，亲水效果较差，亲水剂浪费严重且烘干设备体积庞大，空间占有率大的技术问题。
为实现上述目的，本发明提出了一种热轧无纺布高效双面亲水处理设备，包括热轧辊、第一带液辊、第二带液辊、烘箱、收卷辊和透明防尘罩，所述热轧辊由花辊和光辊组成，所述花辊位于光辊的正上方，所述花辊与光辊之间穿过无纺布，所述第一带液辊位于热轧辊的后上方位置，所述第一带液辊与热轧辊之间安装有第一导辊，所述第一带液辊的正下方安装有第一亲水槽，所述第一带液辊的后下方位置安装有第二带液辊，所述第一带液辊与第二带液辊之间安装有导向辊，所述第二带液辊的正下方安装有第二亲水槽，所述第二带液辊的前下方位置安装有第二导辊，所述第二带液辊的后方安装有烘箱，所述烘箱内安装有若干导辊，所述导辊在烘箱内上下两排交错排列，所述烘箱的前侧安装有前热吹风装置，所述烘箱的后侧安装有后热吹风装置，所述烘箱的上下方分别安装有上吸风装置和下吸风装置，所述烘箱的前箱壁下端开设有进口，所述烘箱的后箱壁上端开设有出口，所述烘箱的后方位置安装有收卷辊，所述透明防尘罩位于烘箱的前方，所述热轧辊、第一带液辊、第二带液辊、第一亲水槽、第一导辊、第二亲水槽、导向辊和第二导辊均由透明防尘罩包覆。
作为优选，所述无纺布经第一导辊与第一带液辊的上表面接触，通过导向辊与第二带液辊的上表面接触，再通过第二导辊导向从进口进入烘箱，从出口离开烘箱，与收卷辊连接。
作为优选，所述第一导辊位于第一带液辊的前下方位置。
作为优选，所述导向辊位于第二带液辊的后方位置。
作为优选，所述第一亲水槽和第二亲水槽内装有亲水剂。
作为优选，所述第一带液辊、第二带液辊和导辊均为陶瓷辊，所述第一带液辊与第二带液辊的旋转方向相反。
作为优选，所述导辊成对安装，数量为3～6对。
作为优选，所述前热吹风装置、后热吹风装置、上吸风装置和下吸风装置上均安装有风速调节装置，所述前热吹风装置和后热吹风装置上还安装有温度调节装置。
本发明的有益效果：与现有技术相比，本发明提供的一种热轧无纺布高效双面亲水处理设备，结构合理，在热轧辊与烘箱之间设置亲水辊，改善了现有技术中无纺布直接浸入亲水剂中，造成亲水剂浪费严重且污染设备和环境的现状，通过两个亲水辊和一个导向辊轻松实现无纺布双面亲水处理，不仅节省了大量亲水剂，亲水处理速度快，同时保证了无纺布各处均沾附亲水剂，亲水处理效果好，烘箱由前后两侧吹风、上下两侧吸风，内部循环导向的方式取代目前下侧吹风，内部直线导向方式，大大减小了烘箱的体积，同时增加了无纺布在烘箱内的行走行程，且内部空气高速循环流动，风速及温度可调，提升了无纺布的烘干速度和烘干效果，大大减少了劳动成本。
本发明的特征及优点将通过实施例结合附图进行详细说明。
