申请日2017.11.03
公开(公告)日2018.02.23
IPC分类号C02F11/12
摘要
本发明公开了一种多级污泥高效脱水装置，包括外壳、进料斗、挤压腔、第一脱水腔、第二脱水腔和收集槽;所述外壳的右侧设置有正反转电机，正反转电机的输出端与双向螺纹杆固定连接;所述挤压板上设置有多个通孔，通孔内设置有滤板，滤板上设置有滤水孔，通孔的上端铰接有挡板;所述第一脱水腔斜向上设置，第一脱水腔的右侧设置有第一电机，第一电机的输出端与第一旋转轴固定连接，第一旋转轴上安装有第一螺旋叶片;所述第一脱水腔下方设置有第二脱水腔;所述第二脱水腔下端设置有传送带。本发明设计新颖，结构简单，通过三级脱水过程，能够充分的使污泥中的水份脱离，且脱水效率高，利于环保。

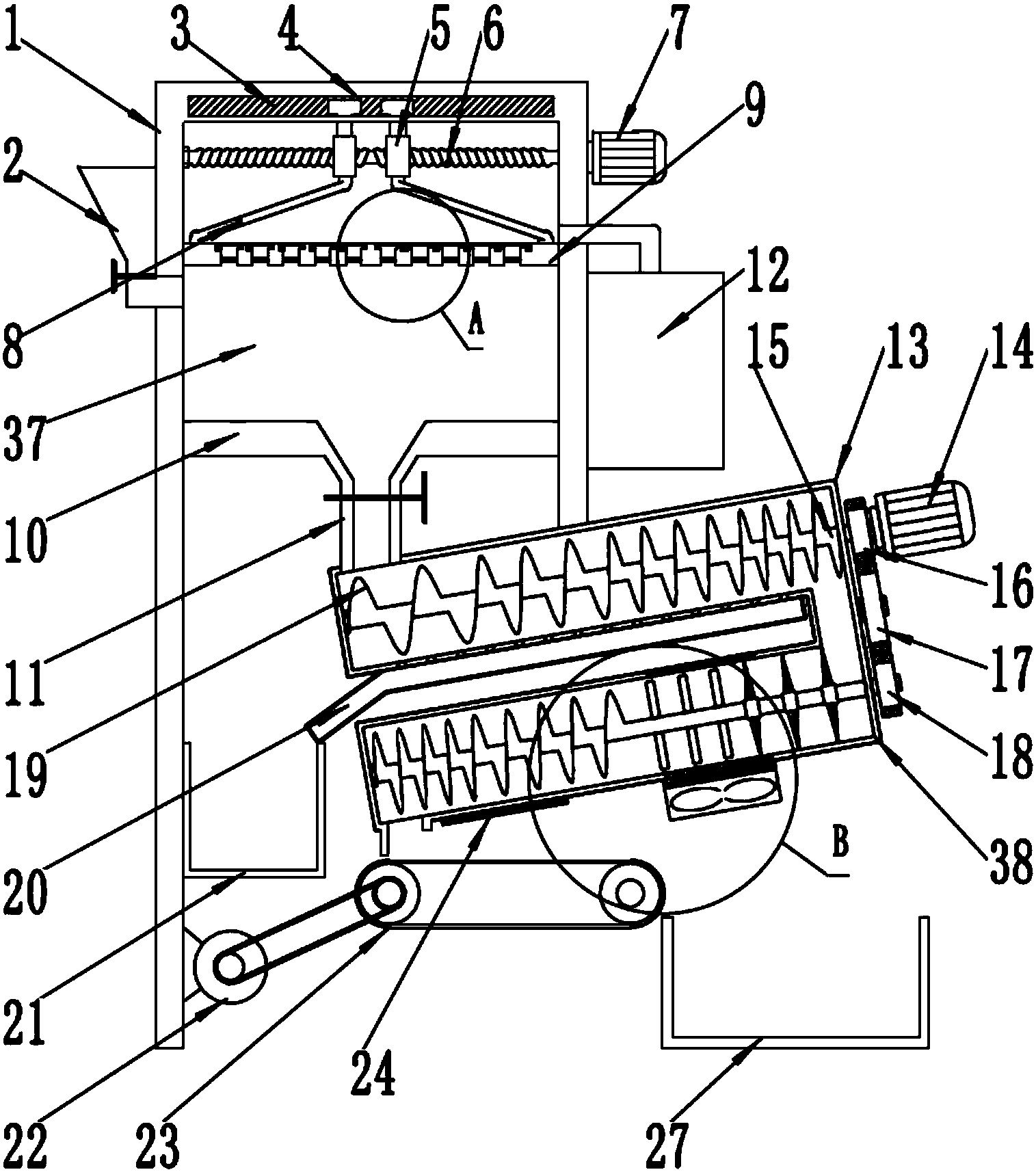

摘要附图
权利要求书
1.一种多级污泥高效脱水装置，包括外壳(1)、进料斗(2)、挤压腔(37)、第一脱水腔(13)、第二脱水腔(38)和收集槽(27);其特征在于，所述外壳(1)的右侧设置有正反转电机(7)，正反转电机(7)的输出端与双向螺纹杆(6)固定连接，双向螺纹杆(6)贯穿外壳(1)的右壁且与外壳(1)的左壁转动连接，螺纹杆(6)上对称螺纹连接有移动块(5)，移动块(5)通过T型滑块(4)与滑槽(3)滑动连接，滑槽(3)设置在外壳(1)上;所述移动块(5)下端与连接杆(8)铰接，连接杆(8)的另一端与挤压板(9)铰接，挤压板(9)与挤压腔(37)滑动连接;所述挤压板(9)上设置有多个通孔(34)，通孔(34)内设置有滤板(33)，滤板(33)上设置有滤水孔，通孔(34)的上端铰接有挡板(32)，挡板(32)的另一端通过弹簧(35)与挤压板(9)连接;所述挤压腔(37)下端设置有地板(10)，底板(10)的中间位置设置有出料管(11)，出料管(11)的下端与第一脱水腔(13)连通;所述第一脱水腔(13)斜向上设置，第一脱水腔(13)的右侧设置有第一电机(14)，第一电机(14)的输出端与第一旋转轴(15)固定连接，第一旋转轴(15)贯穿第一脱水腔(13)的右壁且与第一脱水腔(13)的左壁转动连接，第一旋转轴(15)上安装有第一螺旋叶片(19);所述第一脱水腔(13)的下端设置导液腔(20)，导液腔(20)通过滤孔与第一脱水腔(13)连通，导液腔(20)的左侧设置有第二积水槽(21);所述第一脱水腔(13)下方设置有第二脱水腔(38)，第二脱水腔(38)内设置有第二旋转轴(25)，第二旋转轴(25)贯穿第二脱水腔(38)的右壁且与从动齿轮B(18)固定连接，从动齿轮B(18)的上端啮合有从动齿轮A(17)，从动齿轮A(17)的上端与主动齿轮(16)啮合，主动齿轮(16)固定连接在第一旋转轴(15)上;所述第二旋转轴(25)上还固定连接有切割刀(31)，切割刀(31)的左侧设置有搅拌棒(30);所述第二脱水腔(38)上下两端对称设置有滤孔，下端的滤孔下方设置有鼓风机(36)，鼓风机(36)的出风口安装有加热丝(28);所述第二脱水腔(38)下端设置有传送带(23)，传动带(23)左侧的转轴通过皮带与第二电机(22)的转轴转动连接，传送带(23)的上方设置有加热管(24)。
2.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述外壳(1)左侧设置有进料斗(2)，进料斗(2)贯穿外壳(1)伸入挤压腔(37)内且与外壳(1)固定连接，所述的进料斗(2)内还设置有开关阀。
3.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述挡板(32)的面积比通孔(34)的截面大。
4.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述外壳(1)右侧还设置有第一积水槽(12)，第一积水槽(12)上端通过导管与挤压腔(37)连通。
5.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述出料管(11)内还设置有开关阀。
6.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述第一螺旋叶片(19)的叶片间距从左到右逐渐变小。
7.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述第二旋转轴(25)的左端还安装有第二螺旋叶片(26)，第二螺旋叶片(26)的叶片间距从右到左逐渐变小。
8.根据权利要求1所述的多级污泥高效脱水装置，其特征在于，所述传送带(23)的右侧下端还设置有收集槽(27)，收集槽(27)上设置有刮板。
说明书
一种多级污泥高效脱水装置
技术领域
本发明涉及一种污泥处理装置，具体是一种多级污泥高效脱水装置。
背景技术
污泥处理 (sludge treatment )：对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。现有的污泥处理设置脱水效果差，效率低，在建筑施工过程中会产生较多的污泥，如果直接将其排放则会污染环境，并且造成资源的浪费。
发明内容
本发明的目的在于提供一种多级污泥高效脱水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多级污泥高效脱水装置，包括外壳、进料斗、挤压腔、第一脱水腔、第二脱水腔和收集槽;所述外壳的右侧设置有正反转电机，正反转电机的输出端与双向螺纹杆固定连接，双向螺纹杆贯穿外壳的右壁且与外壳的左壁转动连接，螺纹杆上对称螺纹连接有移动块，移动块通过T型滑块与滑槽滑动连接，滑槽设置在外壳上;所述移动块下端与连接杆铰接，连接杆的另一端与挤压板铰接，挤压板与挤压腔滑动连接;所述挤压板上设置有多个通孔，通孔内设置有滤板，滤板上设置有滤水孔，通孔的上端铰接有挡板，挡板的另一端通过弹簧与挤压板连接;所述挤压腔下端设置有地板，底板的中间位置设置有出料管，出料管的下端与第一脱水腔连通;所述第一脱水腔斜向上设置，第一脱水腔的右侧设置有第一电机，第一电机的输出端与第一旋转轴固定连接，第一旋转轴贯穿第一脱水腔的右壁且与第一脱水腔的左壁转动连接，第一旋转轴上安装有第一螺旋叶片;所述第一脱水腔的下端设置导液腔，导液腔通过滤孔与第一脱水腔连通，导液腔的左侧设置有第二积水槽;所述第一脱水腔下方设置有第二脱水腔，第二脱水腔内设置有第二旋转轴，第二旋转轴贯穿第二脱水腔的右壁且与从动齿轮B固定连接，从动齿轮B的上端啮合有从动齿轮A，从动齿轮A的上端与主动齿轮啮合，主动齿轮固定连接在第一旋转轴上;所述第二旋转轴上还固定连接有切割刀，切割刀的左侧设置有搅拌棒;所述第二脱水腔上下两端对称设置有滤孔，下端的滤孔下方设置有鼓风机，鼓风机的出风口安装有加热丝;所述第二脱水腔下端设置有传送带，传动带左侧的转轴通过皮带与第二电机的转轴转动连接，传送带的上方设置有加热管。
作为本发明进一步的方案：所述外壳左侧设置有进料斗，进料斗贯穿外壳伸入挤压腔内且与外壳固定连接，所述的进料斗内还设置有开关阀。
作为本发明再进一步的方案：所述挡板的面积比通孔的截面大。
作为本发明再进一步的方案：所述外壳右侧还设置有第一积水槽，第一积水槽上端通过导管与挤压腔连通。
作为本发明再进一步的方案：所述出料管内还设置有开关阀。
作为本发明再进一步的方案：所述第一螺旋叶片的叶片间距从左到右逐渐变小。
作为本发明再进一步的方案：所述第二旋转轴的左端还安装有第二螺旋叶片，第二螺旋叶片的叶片间距从右到左逐渐变小。
作为本发明再进一步的方案：所述传送带的右侧下端还设置有收集槽，收集槽上设置有刮板。
与现有技术相比，本发明的有益效果是：本发明通过设置的挤压腔，使污泥中的水份进行初步去除，降低后续处理难度，提高污泥脱水效率，通过设置的第一脱水腔内不断变小间距的第一螺旋叶片对污泥进行挤压，从而使污泥中的水排出，通过设置的第二脱水腔内切割刀对从第一脱水腔内掉下的污泥进行切割粉碎，再通过搅拌棒进行搅拌，是鼓风机吹出的热风与污泥内各处位置的水份接触，提高脱水效果。综上所述，本发明设计新颖，结构简单，通过三级脱水过程，能够充分的使污泥中的水份脱离，且脱水效率高，利于环保。
