申请日2015.09.30
公开(公告)日2016.01.27
IPC分类号C02F3/28
摘要
本实用新型涉及污水处理设备技术领域，公开了一种污水处理用厌氧塔结构，包括厌氧塔壳体、设在厌氧塔壳体下端的布水器、设在厌氧塔上端的三相分离器，厌氧塔壳体由若干厌氧塔壳体单元组合而成，厌氧塔壳体单元包括筒体、设在筒体两端的法兰，筒体的一端内部焊接有环形衬套，筒体的另一端内部焊接有环形支撑套，环形衬套的外端外侧设有外锥面，环形支撑套的外端内侧设有内锥面，相邻两个厌氧塔壳体单元上的法兰通过螺栓连接，其中一个厌氧塔壳体单元上的环形衬套的外锥面与另一个厌氧塔壳体单元上的环形支撑套的内锥面之间设有密封圈。本实用新型具有安装、搬运更加方便的有益效果。

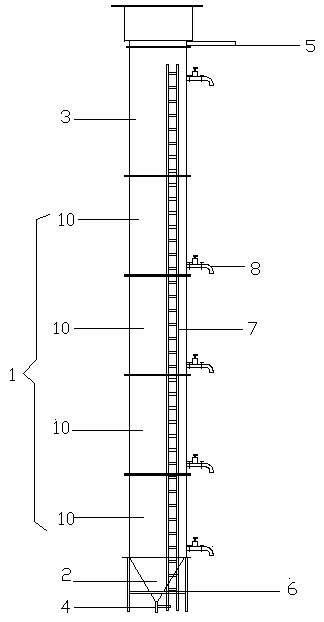

摘要附图
权利要求书
1.一种污水处理用厌氧塔结构，包括厌氧塔壳体、设在厌氧塔壳体下端的布水器、设在厌氧塔上端的三相分离器，所述的厌氧塔壳体内设有污泥床，布水器的底部设有进水管，三相分离器的侧面设有出水管，其特征是，所述的厌氧塔壳体由若干厌氧塔壳体单元组合而成，所述的厌氧塔壳体单元包括筒体、设在筒体两端的法兰，所述筒体的一端内部焊接有环形衬套，筒体的另一端内部焊接有环形支撑套，所述环形衬套的外端外侧设有外锥面，所述环形支撑套的外端内侧设有内锥面，相邻两个厌氧塔壳体单元上的法兰通过螺栓连接，其中一个厌氧塔壳体单元上的环形衬套的外锥面与另一个厌氧塔壳体单元上的环形支撑套的内锥面之间设有密封圈。
2.根据权利要求1所述的污水处理用厌氧塔结构，其特征是，所述环形衬套上的外锥面的锥度小于环形支撑套上的内锥面的锥度。
3.根据权利要求1或2所述的污水处理用厌氧塔结构，其特征是，每个筒体的侧面都设有采样水管，所述三相分离器的侧面也设有采样水管。
4.根据权利要求3所述的污水处理用厌氧塔结构，其特征是，所述的采样水管上设有两个阀门，采样水管上位于两个阀门之间的部位设有针筒式抽水器。
5.根据权利要求1所述的污水处理用厌氧塔结构，其特征是，所述的厌氧塔壳体的底部设有固定支架，所述厌氧塔壳体的侧面还设有爬梯。
说明书
污水处理用厌氧塔结构
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理用厌氧塔结构。
背景技术
厌氧塔是一种常见的污水处理设备，通常厌氧塔底部设置布水器，厌氧塔顶部设置三相分离器，厌氧塔内设有污泥床，污水从厌氧塔底部的布水器进入厌氧塔内，污泥床内有大量厌氧微生物，污水进入污泥床后，污水中的有机物被厌氧微生物分解成沼气，沼气、分解后的污水、污泥床内的污泥同时进入三相分离器内，在三相分离器的作用下，污泥床内的污泥回落到厌氧塔内，沼气从三相分离器的顶部排掉，处理后的水从三相分离器的侧面排出。为了使得污水中的有机物尽可能的被污泥床中的厌氧微生物分解，通常厌氧塔的壳体很高，这就导致厌氧塔壳体在安装时不方便，搬运也不方便，搬运成本很高。
实用新型内容
本实用新型为了解决现有技术中的厌氧塔壳体太高导致安装、搬运困难的问题，提供了一种安装、搬运更加方便的污水处理用厌氧塔结构。
为了实现上述目的，本实用新型采用如下技术方案：
一种污水处理用厌氧塔结构，包括厌氧塔壳体、设在厌氧塔壳体下端的布水器、设在厌氧塔上端的三相分离器，所述的厌氧塔壳体内设有污泥床，布水器的底部设有进水管，三相分离器的侧面设有出水管，所述的厌氧塔壳体由若干厌氧塔壳体单元组合而成，所述的厌氧塔壳体单元包括筒体、设在筒体两端的法兰，所述筒体的一端内部焊接有环形衬套，筒体的另一端内部焊接有环形支撑套，所述环形衬套的外端外侧设有外锥面，所述环形支撑套的外端内侧设有内锥面，相邻两个厌氧塔壳体单元上的法兰通过螺栓连接，其中一个厌氧塔壳体单元上的环形衬套的外锥面与另一个厌氧塔壳体单元上的环形支撑套的内锥面之间设有密封圈。
厌氧塔壳体通过多个厌氧塔壳体单元连接而成，安装、搬运更加轻松省力，相邻厌氧塔壳体单元连接时，环形衬套的外锥面与环形支撑套的内锥面挤压密封圈，从而使得两个厌氧塔壳体单元之间密封性能良好;同时，环形衬套、环形支撑套还增强了筒体两端的强度，保证整个厌氧塔壳体更加稳定。
作为优选，所述环形衬套上的外锥面的锥度小于环形支撑套上的内锥面的锥度。由于外锥面、内锥面的锥度差异，密封圈受到挤压后不会脱出来，反而更加密封，而且还能减小密封圈与污水的接触面积，密封圈不易被腐蚀。
作为优选，每个筒体的侧面都设有采样水管，所述三相分离器的侧面也设有采样水管。采样水管便于采集厌氧塔壳体内不同层次的污水，从而得知污水分解结果。
作为优选，所述的采样水管上设有两个阀门，采样水管上位于两个阀门之间的部位设有针筒式抽水器。平时两个阀门都处于关闭状态，需要采集水样时，先打开采样水管内端的阀门，此时针筒式抽水器与厌氧塔壳体内部连通、抽水，抽水后关闭采样水管内端的阀门，然后打开采样水管外端的阀门，从而把针筒式抽水器内的水从采样水管出口处排出，该种结构能够定量采集水样，还能防止大量污水从采样水管处溢出。
作为优选，所述的厌氧塔壳体的底部设有固定支架，所述厌氧塔壳体的侧面还设有爬梯。
因此，本实用新型具有安装、搬运更加方便的有益效果。
