申请日2015.09.30
公开(公告)日2016.01.27
IPC分类号C02F1/50
摘要
本实用新型公开了一种用于水性防水涂料生产的水处理装置，包括水箱模组、杀菌剂模组，其中，水箱模组包括水箱和安装在水箱上的搅拌电机，水箱的下端设有出水阀门和下液位计，水箱的上端设有进水阀门和上液位计，搅拌电机带动叶片在水箱内搅拌;杀菌剂模组包括杀菌剂桶，计量泵与杀菌剂桶联通并将杀菌剂打入水箱中。本实用新型的水处理装置能够准确、及时的添加杀菌剂，改善了水质量，降低杀菌成本。

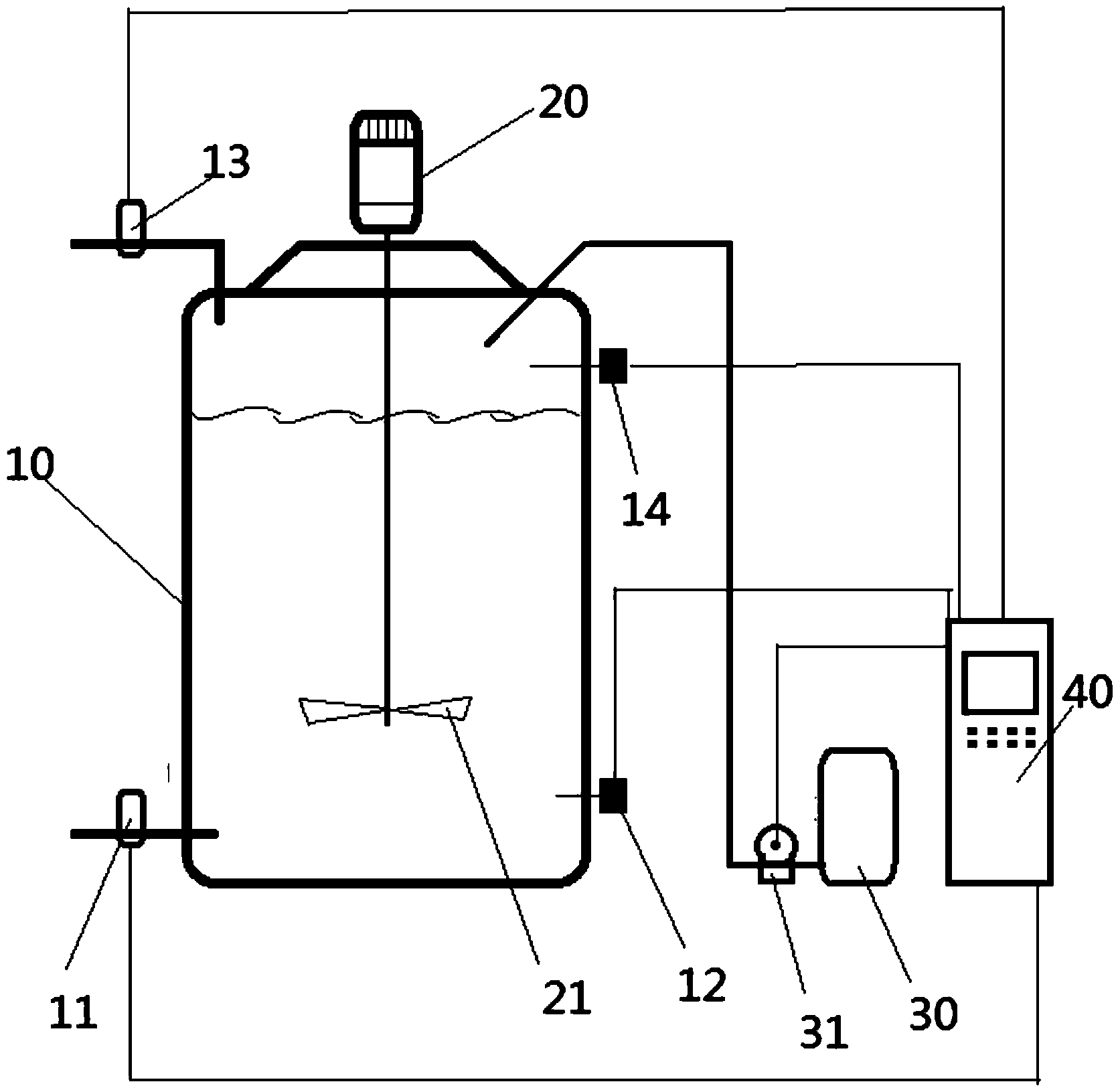

摘要附图
权利要求书
1.一种用于水性防水涂料生产的水处理装置，其特征在于包括水箱模组、杀菌剂模组，其中，水箱模组包括水箱和安装在水箱上的搅拌电机，水箱的下端设有出水电磁阀门和下液位计，水箱的上端设有进水电磁阀门和上液位计，搅拌电机带动叶片在水箱内搅拌;杀菌剂模组包括杀菌剂桶，计量泵与杀菌剂桶联通并将杀菌剂打入水箱中。
2.根据权利要求1的用于水性防水涂料生产的水处理装置，其特征在于水箱为塑料材质或不锈钢材质的柱形结构。
3.根据权利要求1的用于水性防水涂料生产的水处理装置，其特征在于出水电磁阀门和下液位计位于相对侧，进水电磁阀门和上液位计位于相对侧。
4.根据权利要求1的用于水性防水涂料生产的水处理装置，其特征在于计量泵的水管连接至水箱的盖体位置。
5.根据权利要求1的用于水性防水涂料生产的水处理装置，其特征在于还包括控制模组，控制模组与出水电磁阀门、下液位计、进水电磁阀门、上液位计、搅拌电机、计量泵通讯连接。
说明书
一种用于水性防水涂料生产的水处理装置
技术领域
本实用新型涉及一种水性防水涂料生产的水处理装置，属于水性防水涂料生产原料辅助处理装置。
背景技术
水性防水涂料是目前民用建材市场上主要的防水产品，属于环保节能类防水产品。其生产过程为通过混合乳液、水、助剂、粉填料等原料，制成符合国家标准的产品。
水性防水涂料生产需要用大量水，如果直接采用井水或自来水，存在细菌超标的问题;而一般采用的反渗透水处理装置耗材成本较高，且水处理时会产生大量污水排放。
在传统的化工生产和制药工业中，在杀菌上的作法是将杀菌剂加入到水中。但此种作法在水性防水涂料生产中实用性较差，主要表现在一方面直接将杀菌剂加入到生产线的水桶中无法准确控制杀菌剂的用量导致杀菌剂浪费或用量不足;另一方面，如果直接在进水管路上混入杀菌剂则需要根据生产线用水需要频繁调整杀菌剂的添加次数和用量，导致生产成本过高。
发明内容
针对现有技术的不足，本实用新型公开了一种用于水性防水涂料生产工艺的水处理装置，该装置将水供应部分和杀菌部分模块化设计，能同时准确得知进水量，也能控制杀菌剂的用量，从而可以实现杀菌剂的精确添加，保证杀菌效果，同时又减少无意义的杀菌剂消耗，降低生产成本。
具体地说，本实用新型是通过如下技术方案实现的：
一种用于水性防水涂料生产的水处理装置，包括水箱模组、杀菌剂模组，其中，水箱模组包括水箱和安装在水箱上的搅拌电机，水箱的下端设有出水电磁阀门和下液位计，水箱的上端设有进水电磁阀门和上液位计，搅拌电机带动叶片在水箱内搅拌;杀菌剂模组包括杀菌剂桶，计量泵与杀菌剂桶联通并将杀菌剂打入水箱中。
通过上述结构，利用上、下液位计可准确得知水箱中的加水量，并据此控制加水或停止加水;基于上、下液位计检测到的水箱中的水量，开启计量泵从杀菌剂桶向水箱中打入定量杀菌剂，并开启搅拌分散，实现杀菌剂在水箱内的充分分散和溶解。
在本实用新型中，所用水箱不受到特别限制，一般为为塑料材质或不锈钢材质的柱形结构，便于生产和安装。
为了防止进出水过程对液位计测量准确度的影响，出水电磁阀门和下液位计位于相对侧，进水电磁阀门和上液位计位于相对侧。
为了将杀菌剂充分溶解在水箱的水中，计量泵的水管连接至水箱的盖体位置。
为了实现水处理装置的自动化运行，上述水处理装置还包括控制模组，控制模组与出水电磁阀门、下液位计、进水电磁阀门、上液位计、搅拌电机、计量泵通讯连接。
上述的控制模组，通常为基于ARM或MIPS微处理器结构的SOC、单片机或基于X86微处理器结构的电脑，控制模组根据液位计检测到的水量状态通过开启或关闭对应的电磁阀门控制进水和出水，并在注水完成后启动计量泵从杀菌剂桶向水箱打入杀菌剂。上述整个控制过程可自动运行，提高了生产效率。
