申请日2015.10.09
公开(公告)日2015.12.02
IPC分类号C02F3/08
摘要
本发明公开了一种污水处理用填料拦截及疏导系统，污水处理池长度方向设置导流墙，导流墙前端池壁相贴合，后端与池壁有空隙，导流墙一侧为进水口，另一侧为出水口，出水口前设有一道拦截墙，拦截墙中部设有排水孔，排水孔上罩有筒式拦截网，拦截墙上端开设有排料槽，拦截墙前设有一组小功率潜水推流器，拦截墙后部通过隔板分成上下两部分，上部为填料平台，填料及水被推送至填料平台，下部为排水腔，污水进入排水腔然后排出污水处理池;填料平台处的导流墙设有缺口，使得填料平台和进水口的一端相连通形成池内循环。本发明结合和流向设计合理，不会出现局部堵塞，节省材料，成本低，水流缓慢不会出现死角堆积，运行成本低，适用于污水处理中填料的疏导。
权利要求书
1.污水处理用填料拦截及疏导系统，包括污水处理池内的导流墙，污水处理池内设有一 个进水口和出水口，其特征在于：导流墙沿污水处理池的长度方向设置，导流墙的前端贴合 于前池壁，导流墙后端与后池壁保持间距，进水口设置于导流墙前端的一侧，出水口设置于 导流墙前端的另一侧，出水口前设有一道拦截墙，拦截墙中部设有排水孔，排水孔上罩有筒 式拦截网，拦截墙上端开设有排料槽，拦截墙前设有一组小功率潜水推流器，拦截墙后部通 过一个隔板分成上下两部分，隔板上方为填料平台，小功率潜水推流器将填料及水推送至填 料平台，隔板下方为排水腔，污水通过排水孔进入排水腔然后排出污水处理池;填料平台处 的导流墙设有缺口，使得填料平台和进水口的一端相连通形成池内循环。
2.如权利要求1所述的污水处理用填料拦截及疏导系统，其特征在于：所述污水处理池 的长宽比为3-1。
3.如权利要求1所述的污水处理用填料拦截及疏导系统，其特征在于：所述筒式拦截网 上开设有小孔，小孔孔径小于填料直径。
4.如权利要求1所述的污水处理用填料拦截及疏导系统，其特征在于：所述筒式拦截网 数量为2-8个，均匀分布在拦截墙上。
5.如权利要求1所述的污水处理用填料拦截及疏导系统，其特征在于：所述筒式拦截网 的长径比为3-1.5。
说明书
污水处理用填料拦截及疏导系统
技术领域
本发明涉及污水处理技术领域
背景技术
针对污水处理系统中MBBR工艺，在水中放置一定比例的生物悬浮填料，填料上附着有生 物膜，对污水进行净化。污水持续从进水口流入池中，在池中沿导向流动一段时间从出水口 排出，在这段时间内，污水经填料上的生物膜载体进行分解净化，填料需要一直保留在池中 循环流动。现有技术中为了保持污水的持续进出和填料的循环流动，采取的污水处理用填料 拦截及疏导系统如图1所示，在池中设置一道导流墙，导流墙前后两端都与池壁保持间隙， 污水整体上就绕导流墙持续的顺时针或逆时针转动，一般通过大功率潜水推流器推动水流。 池壁宽度方向上设有进水口，与进水口相对的宽度方向上另一端设有出水口，这样可以使水 流的路径最长，得到最佳净化效果。为了拦截住填料，在出水口处设置一道板式拦截网，一 般由金属材料制成，其上开设排水孔，排水口直径小于填料，处理后污水通过排水孔排出， 填料被拦截，被拦截的填料跟随池内水流的流向继续绕导流墙转动。但是，采用板式拦截网 与大功率潜水推流器这个组合，有以下不足之处：
1、在板式拦截网的中后段，由于潜水推进器的推力变小而导致填料不能够被推离拦截网， 填料会堵塞在此处;
2、当填料在拦截网中后段堆积，污水则从拦截网的前端流出，从而减少了污水在池内的 停留时间，造成短流，从而导致出水超标;
3、为了避免上述填料的堆积，则需要使用更大功率的推进器，加大填料在池内移动速度， 致使填料与墙体之间、填料与桨叶之间互相磨损严重;
4、采用大功率潜水推流器，能耗高，运行成本增加;
5、填料在潜水推进器形成的流场死角堆积;
6、由于板式拦截网的物理特性原因，其抗弯拉强度小，易变形，故在设计时，必须采用 较小的过孔流速，所以使得拦截网的面积要大，成本较高。
因此采用板式拦截及疏导系统能耗高、可靠性差，不能满足MBBR处理工艺的需求。
发明内容
本发明所解决的技术问题是提供一种能耗低、设备损耗小并且彻底解决填料局部堵塞现 象的污水处理用填料拦截及疏导系统。

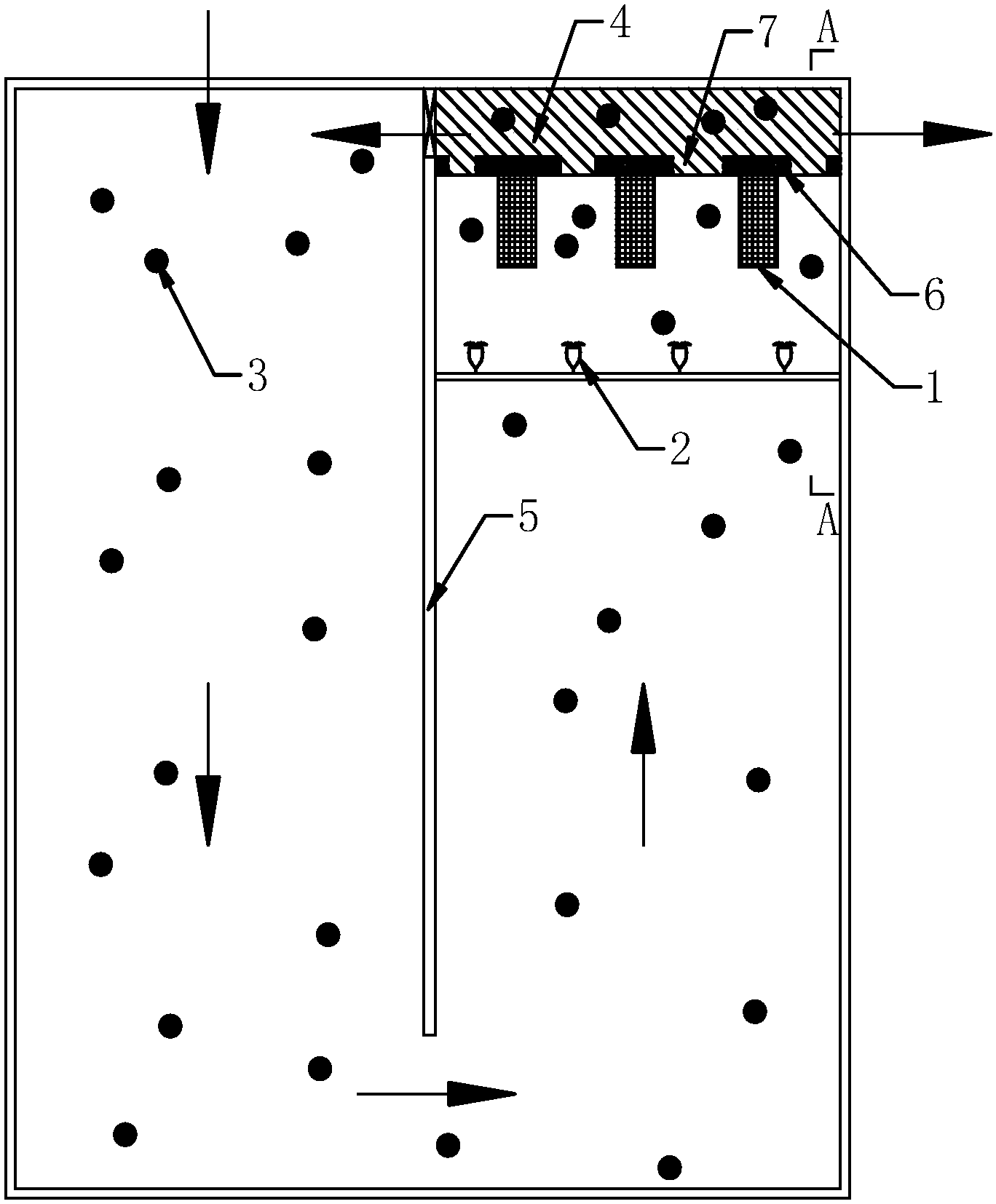

本发明采用的技术方案是，污水处理用填料拦截及疏导系统，包括污水处理池内的导流 墙，污水处理池内设有一个进水口和出水口，导流墙沿污水处理池的长度方向设置，导流墙 的前端贴合于前池壁，导流墙后端与后池壁保持间距，进水口设置于导流墙前端的一侧，出 水口设置于导流墙前端的另一侧，出水口前设有一道拦截墙，拦截墙中部设有排水孔，排水 孔上罩有筒式拦截网，拦截墙上端开设有排料槽，拦截墙前设有一组小功率潜水推流器，拦 截墙后部通过一个隔板分成上下两部分，隔板上方为填料平台，小功率潜水推流器将填料及 水推送至填料平台，隔板下方为排水腔，污水通过排水孔进入排水腔然后排出污水处理池; 填料平台处的导流墙设有缺口，使得填料平台和进水口的一端相连通形成池内循环。
污水处理池的长宽比为3-1。
筒式拦截网上开设有小孔，小孔孔径小于填料直径。
筒式拦截网数量为2-8个，均匀分布在拦截墙上。
筒式拦截网的长径比为3-1.5。
本发明的有益效果是不会出现填料的局部堵塞;筒式拦截网相比板式拦截网结构要稳定， 过孔流速可以提高，节省材料，成本低;采用低速小功率潜水推流器，故而也不存在填料与 墙体之间、填料与桨叶之间，运行成本低;池内整体水流缓慢，不会出现急速流场的现象， 所以也不会出现死角堆积。出水均匀布置，不会出现短流现象。
