申请日2015.10.08
公开(公告)日2017.04.19
IPC分类号C02F9/06
摘要

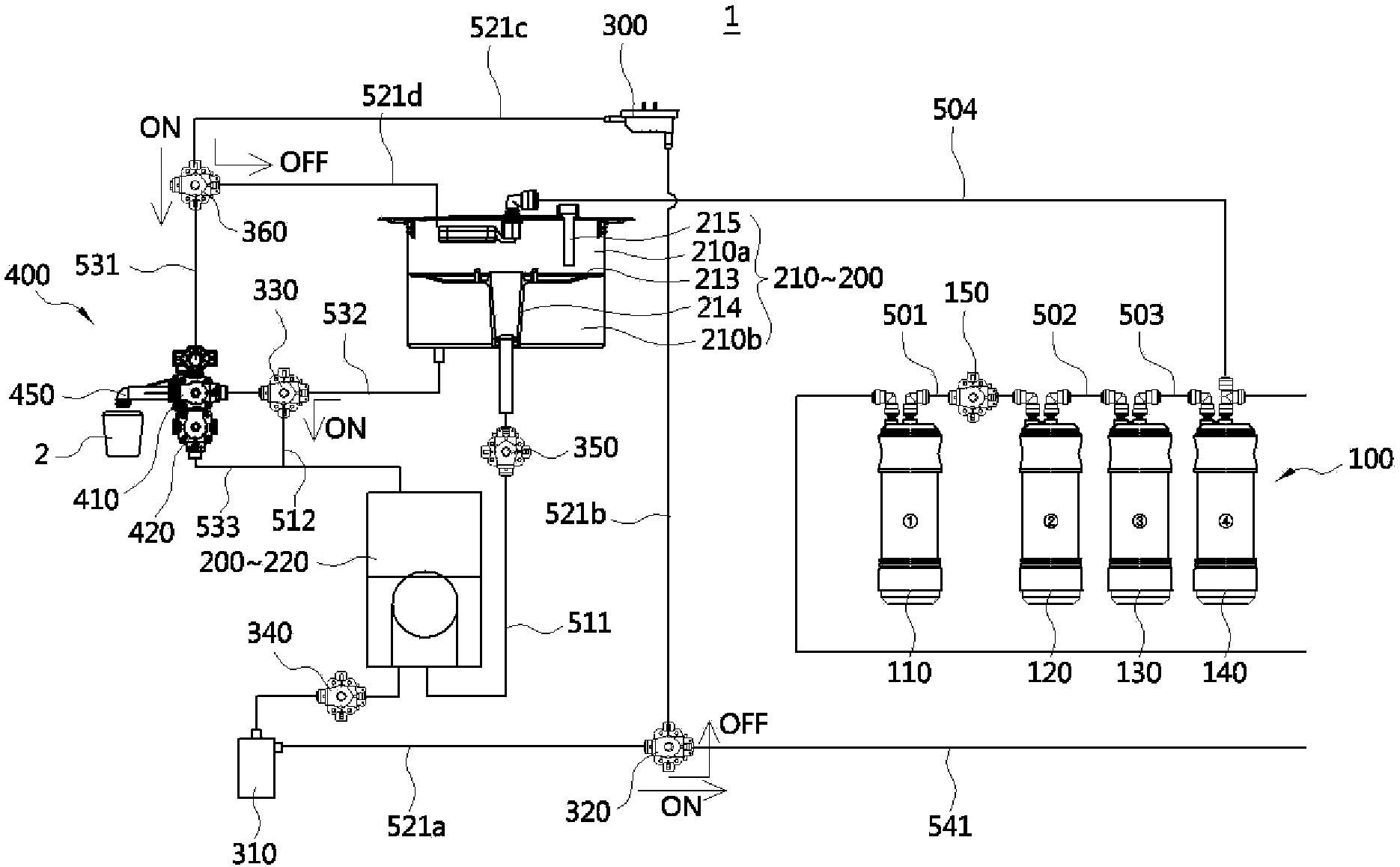

本发明公开了一种水处理系统、水处理系统的杀菌方法以及杀菌杯，其目的在于不排出储存箱中的水的情况下，可以对储存箱及取水栓进行杀菌，并且可以均匀地对多个储存箱的内部进行杀菌。为了实现上述目的，本发明的水处理系统包括：第一储存箱和第二储存箱，分别以不同温度储存由过滤部进行过滤的水;循环通道，为了使所述第一储存箱和第二储存箱的水循环而连接;杀菌模块，形成于所述循环通道上，并生成杀菌水;控制部，通过进行控制以使所述杀菌模块中生成的杀菌水通过所述循环通道进行循环或提供给所述取水栓。
权利要求书
1.一种水处理系统，包括：
第一储存箱和第二储存箱，分别以不同温度储存由过滤部过滤的水;
循环通道，为了使所述第一储存箱和第二储存箱的水循环而建立连接;
杀菌模块，形成于所述循环通道上，并且生成杀菌水;
控制部，通过进行控制以使所述杀菌模块中生成的杀菌水通过所述循环通道进行循环或者被供应到取水栓。
2.如权利要求1所述的水处理系统，其特征在于，具有在所述循环通道上分叉并连接到所述取水栓的取水栓路线，并且所述杀菌水通过取水栓路线提供给所述取水栓。
3.如权利要求1或2所述的水处理系统，其特征在于，所述循环通道包括：
第一连接路线，连接所述第一储存箱的上部空间和第二储存箱的下部;
第二连接路线，为了混合所述第一储存箱的下部空间的水和所述第二储存箱的水而建立连接;
循环路线，为了使从所述第二储存箱排出的水流入所述第一储存箱的上部空间而建立连接;
循环泵，设置于所述循环通道上，并且用于使从第一储存箱和第二储存箱排出的水通过所述循环通道进行循环。
4.如权利要求3所述的水处理系统，其特征在于，具有连接所述下部空间与冷水取水阀之间的冷水取水路线、以及连接所述第二储存箱与热水取水阀之间的热水取水路线，并且所述第二连接路线构成为连接所述冷水取水路线与热水取水路线之间。
5.如权利要求3所述的水处理系统，其特征在于，在所述第一连接路线上具有当杀菌循环进行时开启的第一连接路线切断阀。
6.如权利要求3所述的水处理系统，其特征在于，在所述第二连接路线上具有当杀菌循环进行时连接所述下部空间与第二储存箱之间的第一通道转换阀。
7.如权利要求3所述的水处理系统，其特征在于，在所述第一连接路线和第二连接路线上具有当杀菌循环进行时交替执行开启/关闭的第一连接路线切断阀和第一通道转换阀。
8.如权利要求3所述的水处理系统，其特征在于，在所述循环路线上具有当杀菌模式运行时开启的循环路线切断阀。
9.如权利要求3所述的水处理系统，其特征在于，所述下部空间和所述第二储存箱的水通过至少两个取水阀和一个取水栓而提供给用户，并且在所述取水栓与所述取水阀之间具有用于把从所述下部空间和所述第二储存箱提供的水提供到所述第二连接路线和所述取水栓中的一个所处的方向的第四通道转换阀。
10.如权利要求8所述的水处理系统，其特征在于，所述第二连接路线连接所述第四通道转换阀与所述循环路线之间。
11.如权利要求2所述的水处理装置，其特征在于，在所述取水栓路线与循环路线的分叉点上具有用于转换所述杀菌水的流动方向的第三通道转换阀。
12.如权利要求2所述的水处理系统，其特征在于，
所述取水栓由用于排出所述第一储存箱的水的第一取水栓以及用于排出所述第二储存箱的水的第二取水栓构成，
所述取水栓路线由连接到所述第一取水栓的第一取水栓路线和连接到所述第二取水栓的第二取水栓路线构成。
13.如权利要求2所述的水处理系统，其特征在于，所述第一储存箱和第二储存箱分别位于上部和下部，并且所述取水栓路线和循环通道的上端的高度比所述第一储存箱的满水位的高度低，从而使杀菌水因水头差而经过所述循环通道及取水栓路线并从所述取水栓排出。
14.如权利要求1所述的水处理系统，其特征在于，用于将所述第一储存箱和第二储存箱的水排出到外部的排水路线在所述循环通道上分叉，并且在分叉点上具有用于转换通过所述循环通道而流动的水的流动方向的第二通道转换阀。
15.如权利要求14所述的水处理系统，其特征在于，在所述循环通道上设置的循环泵配备于所述第二储存箱与所述第二通道转换阀之间，并用于在循环杀菌水的情况和排水的情况下启动。
16.如权利要求1所述的水处理系统，其特征在于，当检测到位于所述取水栓的下部的杀菌杯时，杀菌水通过所述取水栓排出。
17.一种水处理系统的杀菌方法，包括以下步骤：
a)，过滤部中过滤的水以不同的温度被储存于第一储存箱和第二储存箱内部;
b)，在杀菌模块中生成杀菌水，所述杀菌模块配备于循环通道上，所述循环通道为了使所述第一储存箱和第二储存箱里的水循环而建立连接;
c)从取水栓排出所述杀菌水;
d)，将漂洗水供应到所述取水栓而进行漂洗。
18.如权利要求17所述的水处理系统的杀菌方法，其特征在于，所述c)步骤中，所述杀菌水通过在所述循环通道上分叉的取水栓路线而从所述取水栓排出。
19.如权利要求18所述的水处理系统的杀菌方法，其特征在于，所述b)步骤包括如下步骤：
b-1)，混合所述第一储存箱和第二储存箱的水，并利用混合的水而在所述杀菌模块中生成杀菌水;
b-2)，启动配备于所述循环通道上的循环泵，从而使生成的杀菌水在所述第一储存箱、第二储存箱、以及连接所述第一储存箱与第二储存箱之间的循环通道内循环，从而进行杀菌。
20.如权利要求19所述的水处理系统的杀菌方法，其特征在于，
在所述b-1)步骤中生成的杀菌水储存于第一储存箱和第二储存箱，
所述c)步骤中，根据控制部的取水栓杀菌信号，令储存于所述第一储存箱和第二储存箱的杀菌水经过所述循环通道及取水栓路线而从所述取水栓排出。
21.如权利要求20所述的水处理系统的杀菌方法，其特征在于，所述c)步骤中，在通过所述取水栓排出杀菌水的情况下，所述循环泵关闭或反复开启/关闭。
22.如权利要求19所述的水处理系统的杀菌方法，其特征在于，
具有：排水路线，在所述循环通道上分叉;第二通道转换阀，用于在分叉点上转换杀菌水的流动方向，
在所述c)步骤之后，执行如下步骤：令所述第二通道转换阀的流动方向朝所述排水路线侧转换，并且通过所述排水路线排出所述第一储存箱和第二储存箱中的杀菌水。
23.如权利要求19所述的水处理系统的杀菌方法，其特征在于，
具有连接所述第一储存箱与冷水取水阀之间的冷水取水路线，
在所述c)步骤中，根据控制部的取水栓杀菌信号，使所述第一储存箱内储存的杀菌水通过所述冷水取水路线而从所述取水栓排出。
24.如权利要求18所述的水处理系统的杀菌方法，其特征在于，所述b)步骤中，根据控制部的取水栓杀菌信号，令所述第一储存箱和第二储存箱中储存的被过滤的水提供到杀菌模块中，以使杀菌水生成。
25.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
所述循环通道包括：第一连接路线，连接所述第一储存箱的上部空间与第二储存箱的下部;第二连接路线，连接所述第一储存箱的下部空间与第二储存箱的上部;循环路线，为了使从所述第二储存箱排出的水流入到所述第一储存箱的上部空间而建立连接，
在所述第一连接路线和第二连接路线上分别形成有第一连接路线切断阀和第一通道转换阀，
在杀菌模式下，所述第一连接路线切断阀和第一通道转换阀反复交替开启/关闭。
26.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
在所述a)步骤中由配备于所述第一储存箱中的水位传感器检测到满水位的情况下，执行所述b)步骤以后的步骤。
27.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
在所述a)步骤中配备于所述第一储存箱的水位传感器并没有在设定时间内检测到满水位的情况下，停止b)步骤以后的步骤，并且给用户输出警告。
28.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
所述c)步骤是在杀菌杯检测部中检测到位于所述取水栓的下部的杀菌杯的情况下执行。
29.如权利要求28所述的水处理系统的杀菌方法，其特征在于，
在执行所述c)步骤的过程中，在检测到所述杀菌杯的脱离的情况下，停止杀菌水排出操作并给用户输出警告。
30.如权利要求29所述的水处理装置的杀菌方法，其特征在于，
在所述杀菌水排出操作的停止过程中，如果没有在设定时间内检测到杀菌杯，则通过所述取水栓依次排出杀菌水及漂洗水。
31.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
所述b)步骤中生成的杀菌水储存于所述第一储存箱和第二储存箱内，
所述c)步骤中所述杀菌水通过所述取水栓排出的同时，所述第一储存箱和第二储存箱内的杀菌水通过排水路线排出到外部，
所述d)步骤中的取水栓漂洗是借助于所述过滤部中过滤并储存于所述第一储存箱和第二储存箱的漂洗水而实现，
所述d)步骤之后，通过所述排水路线而将所述第一储存箱和第二储存箱的漂洗水排出到外部，然后使在所述过滤部中得到过滤的水流入到第一储存箱和第二储存箱内。
32.如权利要求17所述的水处理系统的杀菌方法，其特征在于，
在检测到所述取水栓下部的杀菌杯的情况下，依次执行所述a)、b)、c)、d)步骤;
在没有检测到所述取水栓下部的杀菌杯的情况下，使所述b)步骤中生成的杀菌水循环于所述循环通道，并执行第一储存箱和第二储存箱的杀菌。
33.一种能够对取水栓进行杀菌的水处理系统，包括：
水处理装置，具有：杀菌模块，生成杀菌水;储存部，储存过滤部中过滤的水;取水栓，用于把所述储存部的水排出给用户;控制部，执行控制以使所述杀菌水通过所述取水栓排出;
杀菌杯，用于收容通过所述取水栓排出的杀菌水，
其中，根据用户的取水栓杀菌请求信号，通过所述取水栓排出杀菌水。
34.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
所述取水栓杀菌请求信号通过用户按压所述水处理模块上配备的操作面板的按键而产生。
35.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，在所述水处理装置上配备有用于检测所述杀菌杯的杀菌杯检测部，并且所述取水栓杀菌请求信号在所述杀菌杯检测部检测到所述杀菌杯的情况下产生。
36.如权利要求35所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
所述杀菌杯上形成有磁体，并且所述杀菌杯检测部由用于检测所述磁体的接近引起的磁场的变化的传感器构成。
37.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，所述杀菌杯包括：
第一收容部，具有：收容槽，能够收容通过所述取水栓排出的杀菌水;开口部，形成于所述收容槽的一侧，并且能够使所述收容槽的杀菌水溢出;
第二收容部，形成于所述第一收容部的下部，用于收容通过所述开口部溢出的杀菌水。
38.如权利要求37所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
在杀菌水被收容于所述第一收容部的收容槽的情况下，所述取水栓的下端的至少一部分沉浸于所述杀菌水中。
39.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
所述水处理装置具有用于显示取水栓杀菌的进行状态的发光单元。
40.如权利要求39所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
所述发光单元由发射不同色彩的光的多个发光二极管构成，并且在进行取水栓杀菌的过程中，所述多个发光二极管反复点亮而发出不同色彩的光。
41.如权利要求39所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
在所述取水栓的外侧周围具有取水栓盖，并且在所述取水栓盖的内侧具有所述发光单元。
42.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
在所述水处理装置的取水栓的下部具有被用户为了出水而安装的杯所按压的出水按键，在所述杀菌杯被安装于所述水处理装置的情况下，所述杀菌杯的主体部从所述出水按键隔开。
43.如权利要求42所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
在所述杀菌杯的主体部突出形成下端法兰部，并且在所述杀菌杯被安装于所述水处理装置的情况下，所述下端法兰部接触于所述水处理装置而使所述杀菌杯的主体部与所述水处理装置之间形成空间，并且所述出水按键位于所述空间里，从而利用所述杀菌杯防止所述出水按键被按压。
44.如权利要求42所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
在所述杀菌杯的主体部形成有向所述水处理装置方向突出且相互隔开的一双按键引导部，并且所述出水按键位于所述按键引导部之间。
45.如权利要求33所述的能够对取水栓进行杀菌的水处理系统，其特征在于，
利用所述储存部中储存的净水而执行所述取水栓的杀菌及漂洗。
46.一种杀菌杯，包括：
第一收容部，具有能够收容通过取水栓排出的杀菌水的收容槽，所述取水栓用于把水处理装置中配备的储存部的水排出给用户;
第二收容部，形成于所述第一收容部的下部，并且收容从所述收容槽溢出的杀菌水。
47.如权利要求46所述的杀菌杯，其特征在于，所述第一收容部中包括：
开口部，形成于所述收容槽的一侧，并且能够使所述收容槽的杀菌水溢出。
48.如权利要求46所述的杀菌杯，其特征在于，
在所述第二收容部的下部形成有杯垫，并且在所述杯垫的内部形成的磁体插入部中插入磁体。
49.如权利要求48所述的杀菌杯，其特征在于，
在所述磁体插入部中插入磁体盖部，该磁体盖部形成于所述第二收容部的底面以覆盖所述磁体的上部，并且所述磁体盖部与所述磁体插入部的内壁之间夹设有密封圈。
50.如权利要求46所述的杀菌杯，其特征在于，
磁体插入到所述第二收容部的主体部上形成的磁体插入部中。
51.如权利要求48或50所述的杀菌杯，其特征在于，包括：
盖部，用于在所述磁体插入部中插入所述磁体的状态下，从外部密封所述磁体插入部。
52.如权利要求46所述的杀菌杯，其特征在于，
在所述第二收容部的下部具有杯垫，并且所述第二收容部与杯垫通过挂钩结合方式、旋转结合方式或者借助于紧固件的结合方式相互结合。
53.如权利要求46所述的杀菌杯，其特征在于，
所述第一收容部的内部主体中形成有为了支撑所述取水栓的侧部而朝内侧方向突出的多个栓支撑部。
说明书
水处理系统、水处理系统的杀菌方法以及杀菌杯
技术领域
本发明涉及一种水处理系统、水处理系统的杀菌方法以及杀菌杯，尤其涉及一种利用杀菌水对水箱和配管的内部及取水栓进行杀菌的水处理系统、水处理系统的杀菌方法以及杀菌杯。
背景技术
现有的净水器包括：原水阀，用于控制自来水或天然水的提供;前处理沉淀滤芯，过滤通过所述原水阀的原水中的杂质;预处理活性碳部(Freecarbon filter)，用于去除原水中的氯成分或气味;后处理活性碳部(Post carbonfiflter)，用于去除通过所述预处理活性炭部的净水中包含的氯元素成分或气味;中空丝膜滤芯，去除通过所述后处理活性炭部的净水中包含的细菌及其他颗粒;水箱，用于储存通过所述中空丝膜滤芯的净水。
通常，在净水处理厂中为了抑制水中微生物的繁殖，投放含氯的杀菌消毒剂，投放了所述杀菌消毒剂的自来水通过净水器的过程中，在预处理活性炭部和后处理活性炭部中被去除所述含氯成分并储存于水箱中。
通过如上方法储存于水箱的净水中用于抑制微生物的繁殖的含氯成分已被滤芯过滤掉了，所以如果用户没有立即利用储存于所述水箱的净水，则经过长时间后，细菌会在水箱内部繁殖，对此，为了对该水箱进行杀菌而提出了多种方法。
例如，韩国授权专利10-621937中公开了一种如下的技术：配备一种在滤芯和净水水箱之间通过电解产生净水的杀菌及氧化性混合物质的电解杀菌单元，从而对净水水箱的内部进行杀菌。
但是，上述现有技术中公开的杀菌系统构成为用于排出水箱内部储存的水的取水栓露在外部，所以杀菌处理较麻烦从而导致可能被异物污染或细菌繁殖的问题。
并且，为了利用以电解杀菌单元、净水箱、冷水箱/热水箱的顺序排列并利用电解杀菌单元中生成的杀菌水而对取水栓进行杀菌，需要将净水箱、冷水箱及热水箱中的水全部排出，然后经由净水箱、冷水箱及热水箱的内部而将由电解杀菌单元生成的杀菌水排出到取水栓，并且利用漂洗水漂洗净水箱、冷水箱及热水箱的内部残存的杀菌水后，将过滤部中过滤的净水填充于所述水箱，所以造成严重的水的浪费并且增加杀菌所需要的时间。
发明内容
为了解决上述问题，本发明的目的在于提供一种不排出储存箱的水的情况下可以对储存箱及取水栓进行杀菌，并且可以对多个储存箱的内部进行均匀的杀菌的水处理系统和水处理系统的杀菌方法。
本发明的另一目的在于，提供一种可以利用水处理装置中生成的杀菌水而对取水栓的内部及外部进行杀菌处理的水处理系统及杀菌杯。
为了实现上述目的，本发明的水处理系统包括：第一储存箱和第二储存箱，分别以不同温度储存由过滤部过滤的水;循环通道，为了使所述第一储存箱和第二储存箱的水循环而连接;杀菌模块，形成于所述循环通道上，并且生成杀菌水;控制部，通过进行控制以使所述杀菌模块中生成的杀菌水通过所述循环通道进行循环或提供给所述取水栓。
水处理系统具有在所述循环通道上分叉并连接到所述取水栓的取水栓路线，并且所述杀菌水通过取水栓路线可以提供给所述取水栓。
所述循环通道可以包括：第一连接路线，连接所述第一储存箱的上部空间和第二储存箱的下部;第二连接路线，为了混合所述第一储存箱的下部空间的水和所述第二储存箱的水而连接;循环路线，为了使从所述第二储存箱排出的水流入所述第一储存箱的上部空间而连接;循环泵，设置于所述循环通道上并且用于使从第一储存箱和第二储存箱排出的水通过所述循环通道进行循环。
在所述取水栓路线与循环路线的分叉点上可具有用于转换所述杀菌水的流动方向的第三通道转换阀。
所述取水栓由用于排出所述第一储存箱的水的第一取水栓以及用于排出所述第二储存箱的水的第二取水栓构成，所述取水栓路线由连接到所述第一取水栓的第一取水栓路线和连接到所述第二取水栓的第二取水栓路线构成。
所述第一储存箱和第二储存箱分别位于上部和下部，并且所述取水栓路线和循环通道的上端的高度比所述第一储存箱的满水位的高度低，从而使杀菌水因水头差而经过所述循环通道及取水栓路线排出到所述取水栓。
用于将所述第一储存箱和第二储存箱的水排出到外部的排水路线在所述循环通道上分叉，并且在分叉点上可具有用于转换通过所述循环通道而流动的水的流动方向的第二通道转换阀。
当检测到位于所述取水栓的下部的杀菌杯时，杀菌水可以通过所述取水栓排出。
本发明的水处理系统的杀菌方法，包括以下步骤：a)，过滤部中过滤的水以不同的温度被储存于第一储存箱和第二储存箱内部;b)，在杀菌模块中生成杀菌水，所述杀菌模块配备于循环通道上，所述循环通道为了使所述第一储存箱和第二储存箱里的水循环而建立连接;c)从取水栓排出所述杀菌水;d)，将漂洗水供应到所述取水栓而进行漂洗。
所述c)步骤中，所述杀菌水可以通过在所述循环通道上分叉的取水栓路线排出到所述取水栓。
所述循环通道包括：第一连接路线，连接所述第一储存箱的上部空间和第二储存箱的下部;第二连接路线，连接所述第一储存箱的下部空间和第二储存箱的上部;循环路线，为了使从所述第二储存箱排出的水流入到所述第一储存箱的上部空间而形成连接。并且在所述第一连接路线和第二连接路线上分别形成第一连接路线切断阀和第一通道转换阀。并且在杀菌模式下，所述第一连接路线切断阀和第一通道转换阀反复交替开启(On)/关闭(Off)。
在所述a)步骤中由配备于所述第一储存箱中的水位传感器检测到满水位的情况下，进行所述b)以后的步骤。
在所述a)步骤中配备于所述第一储存箱的水位传感器并没有在设定时间内检测到满水位的情况下，停止b)步骤以后的步骤，并且给用户输出警告。
所述c)步骤是在杀菌杯检测部中检测到位于所述取水栓的下部的杀菌杯的情况下执行。
所述b)步骤中生成的杀菌水储存于所述第一储存箱和第二储存箱内，所述c)步骤中所述杀菌水通过所述取水栓排出的同时，所述第一储存箱和第二储存箱内的杀菌水通过排水路线排出到外部，所述d)步骤中的取水栓漂洗是借助于所述过滤部中过滤并储存于所述第一储存箱和第二储存箱的漂洗水而实现，所述d)步骤之后，通过所述排水路线而将所述第一储存箱和第二储存箱的漂洗水排出到外部，然后使在所述过滤部中得到过滤的水流入到第一储存箱和第二储存箱内。
本发明的另一种水处理系统，包括：水处理装置，具有：杀菌模块，生成杀菌水;储存部，储存过滤部中过滤的水;取水栓，用于把所述储存部的水排出给用户;控制部，执行控制以使所述杀菌水通过所述取水栓排出;杀菌杯，用于收容通过所述取水栓排出的杀菌水，其中，根据用户的取水栓杀菌请求信号，通过所述取水栓排出杀菌水。
所述取水栓杀菌请求信号通过用户按压所述水处理模块上配备的操作面板的按键而产生。
在所述水处理装置上配备有用于检测所述杀菌杯的杀菌杯检测部，并且所述取水栓杀菌请求信号在所述杀菌杯检测部检测到所述杀菌杯的情况下产生。
所述杀菌杯上形成有磁体，并且所述杀菌杯检测部由用于检测所述磁体的接近引起的磁场的变化的传感器构成。
所述杀菌杯包括：第一收容部，具有：收容槽，能够收容通过所述取水栓排出的杀菌水;开口部，形成于所述收容槽的一侧，并且能够使所述收容槽的杀菌水溢出;第二收容部，形成于所述第一收容部的下部，用于收容通过所述开口部溢出的杀菌水。
所述水处理装置可以具有用于显示取水栓杀菌的进行状态的发光单元。
在所述水处理装置的取水栓的下部具有被用户为了出水而安装的杯所按压的出水按键，在所述杀菌杯被安装于所述水处理装置的情况下，所述杀菌杯的主体部从所述出水按键隔开。
本发明的一种杀菌杯，包括：第一收容部，具有能够收容通过取水栓排出的杀菌水的收容槽，所述取水栓用于把水处理装置中配备的储存部的水排出给用户;第二收容部，形成于所述第一收容部的下部，并且收容从所述收容槽溢出的杀菌水。
所述第一收容部中包括：开口部，形成于所述收容槽的一侧，并且能够使所述收容槽的杀菌水溢出。
在所述第二收容部的下部形成有杯垫，并且在所述杯垫的内部形成的磁体插入部中插入磁体。
根据本发明，在连接第一储存箱和第二储存箱之间的循环路线上设置杀菌模块，从而在杀菌模式下，可以在不排出第一、第二储存箱内部的水的情况下生成杀菌水，所以可以防止水的浪费并缩短杀菌所需要的时间。
并且，通过循环第一储存箱和第二储存箱内部的水而生成杀菌水，所以可以对第一储存箱和第二储存箱进行均匀的杀菌。
并且，通过取水栓排出杀菌模块中生成的杀菌水，从而可以对取水栓内部进行杀菌处理，并且使杀菌杯收容通过取水栓排出的杀菌水，从而使取水栓沉浸于杀菌杯中收容的杀菌水中，从而可以对取水栓的外部进行杀菌处理，所以可以给用户提供清洁的水并且提高产品的可靠性。
并且，利用储存箱的内部储存的水进行取水栓的杀菌及漂洗，所以不仅可以减少水的浪费，并且可以缩短取水栓杀菌所需要的时间。
并且，检测到储存箱的满水位的情况下，开始杀菌模式，从而通过充满至储存箱的满水位的杀菌水对储存箱杀菌处理至满水位。
并且，在杀菌模式下交替开启(On)/关闭(Off)连接第一储存箱和第二储存箱之间的第一连接路线和第二连接路线上形成的第一连接路线切断阀和第一通道转换阀，从而混合第一储存箱和第二储存箱的水并且降低流入到循环路线及循环泵的水的温度，所以不需要使用耐热性好的材料，从而减少产品的价格并且可以给第一储存箱和第二储存箱提供均匀浓度的杀菌水。
并且，循环通道和取水栓路线的上端的高度比第一储存箱的满水位的高度低，所以在不启动循环泵的情况下，利用水头差把杀菌水提供到取水栓路线及取水栓，所以减慢供给到杀菌模块的水的流速，从而提高供给到取水栓的杀菌水中杀菌物质的浓度，并且减少噪音。
并且，在第二储存箱和排水路线之间设置循环泵，从而可以在排水时使用循环泵，所以不需要其他排水泵并且可以迅速排水。
并且，用户可以选择取水栓杀菌和循环杀菌，从而进行独立的杀菌，所以可以提高用户的便利度，并且减少使用产品时用户等待的时间。
并且，在取水栓的杀菌过程中点亮形成于取水栓盖的内部的发光单元，从而引起用户的注意，并且提高使用安全性及使用便利性。
并且，在取水栓的杀菌时不启动循环泵，从而可以减少噪音并且提高杀菌物质的浓度，从而提高取水栓的杀菌效果。
