申请日2015.08.31
公开(公告)日2016.01.13
IPC分类号B01D36/04
摘要
本实用新型公开了一种双循环废水过滤箱，包括箱体，所述箱体的中部设有隔层，所述隔层的一侧设有循环口，所述箱体的一侧上端设有进水口与出渣阀门，所述隔层的上方从左到右依次设有沉淀室、第一过滤室、第二过滤室和第三过滤室，所述沉淀室的底部设有斜板，所述沉淀室的右侧设有第一挡板与第二挡板，所述第一挡板焊接在隔层的上表面，所述第二挡板焊接在箱体的上端内表面。本实用新型通过两块挡板可以成功分离出污水中的漂浮物和沉淀物，实现了有效的过滤处理，各个过滤室的排污阀门可以随时清理排污，方便快捷，斜板的倾斜设计有利于废渣的排出，该装置将过滤箱分成上下两层，通过循环层层过滤，实现废水的分离处理。
权利要求书

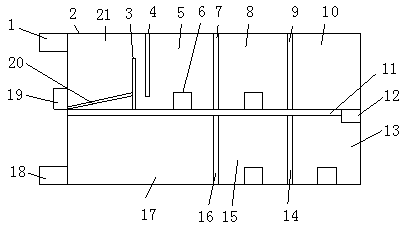

1.一种双循环废水过滤箱，包括箱体(2)，其特征在于：所述箱体(2)的中部设有隔层(11)，所述隔层(11)的一侧设有循环口(12)，所述箱体(2)的一侧上端设有进水口(1)与出渣阀门(19)，所述隔层(11)的上方从左到右依次设有沉淀室(21)、第一过滤室(5)、第二过滤室(8)和第三过滤室(10)，所述沉淀室(21)的底部设有斜板(20)，所述沉淀室(21)的右侧设有第一挡板(3)与第二挡板(4)，所述第一挡板(3)焊接在隔层(11)的上表面，所述第二挡板(4)焊接在箱体(2)的上端内表面，所述第一过滤室(5)的右侧设有第一过滤层(7)，所述第二过滤室(8)的右侧设有第二过滤层(9);
所述隔层(11)的下方从左到右依次设有储水室(17)、第五过滤室(15)和第四过滤室(13)，所述储水室(17)的右侧设有第四过滤层(16)，所述第五过滤室(15)的右侧设有第三过滤层(14)，所述储水室(17)的左侧下方设有出水口(18)，所述第一过滤室(5)、第二过滤室(8)、第四过滤室(13)与第五过滤室(15)的底部均设有排污阀门(6)。
2.根据权利要求1所述的一种双循环废水过滤箱，其特征在于：所述第一过滤层(5)和第二过滤层(8)均为不锈钢过滤网，且第二过滤层(8)的目数比第一过滤层(5)的目数大。
3.根据权利要求1所述的一种双循环废水过滤箱，其特征在于：所述箱体(2)的底部设有固定装置，所述固定装置为固定柱。
4.根据权利要求1所述的一种双循环废水过滤箱，其特征在于：所述隔层(11)的厚度为十至二十厘米。
说明书
一种双循环废水过滤箱
技术领域
本实用新型涉及过滤装置技术领域，具体为一种双循环废水过滤箱。
背景技术
水资源是人类生产生活的最关键资源，水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生产、经济发展和环境改善不可替代的极为宝贵的自然资源，随着城市化和经济社会发展，土地被大量占用，非农业灌溉用水需求在急剧增加，农业与工业、农村与城市、生产与生活、生产与生态等诸多用水矛盾进一步加剧。随着我国人口的增加，经济的发展和城市化进程的加快，我国水资源形势将更为严峻，水资源的合理利用成为节约用水的关键，而在学校、医院等具有大型公共用水间的建筑物内，每天大量的废水却直接排进地下的污水排泄系统，如果能够将这些水进行过滤处理后再进行回收利用将会节约大量的净水。
现有的废水过滤箱一般只能单一过滤，较难过滤废水中的漂浮物和沉淀物，且很少有多层过滤，排污装置也较为繁琐，为此我们设计了一种双循环废水过滤箱，用来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种双循环废水过滤箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种双循环废水过滤箱，包括箱体，所述箱体的中部设有隔层，所述隔层的一侧设有循环口，所述箱体的一侧上端设有进水口与出渣阀门，所述隔层的上方从左到右依次设有沉淀室、第一过滤室、第二过滤室和第三过滤室，所述沉淀室的底部设有斜板，所述沉淀室的右侧设有第一挡板与第二挡板，所述第一挡板焊接在隔层的上表面，所述第二挡板焊接在箱体的上端内表面，所述第一过滤室的右侧设有第一过滤层，所述第二过滤室的右侧设有第二过滤层。
所述隔层的下方从左到右依次设有储水室、第五过滤室和第四过滤室，所述储水室的右侧设有第四过滤层，所述第五过滤室的右侧设有第三过滤层，所述储水室的左侧下方设有出水口，所述第一过滤室、第二过滤室、第四过滤室与第五过滤室的底部均设有排污阀门。
优选的，所述第一过滤层和第二过滤层均为不锈钢过滤网，且第二过滤层的目数比第一过滤层的目数大。
优选的，所述箱体的底部设有固定装置，所述固定装置为固定柱。
优选的，所述隔层的厚度为十至二十厘米。
与现有技术相比，本实用新型的有益效果是：本实用新型通过两块挡板可以成功分离出污水中的漂浮物和沉淀物，实现了有效的过滤处理，各个过滤室的排污阀门可以随时清理排污，方便快捷，斜板的倾斜设计有利于废渣的排出，该装置将过滤箱分成上下两层，通过循环层层过滤，实现废水的分离处理。
