申请日2015.08.31
公开(公告)日2015.12.09
IPC分类号C02F1/04; C10J3/00; B01D53/00; B01D47/00
摘要
本发明涉及一种煤气发生炉含酚水处理方法及装置，属于污水处理领域。煤气发生炉产生的煤气依次进入除尘器和换热器的同时使酚水进入除尘器和换热器进行蒸发，蒸发后的酚蒸汽通过煤气发生炉的蒸汽入口进入煤气发生炉作为气化剂分解。本发明把酚水蒸汽作为气化剂用掉，彻底解决了两段式煤气发生炉的酚水排放问题;含酚污水处理费用低。日常仅需小于18kW电耗外无其他运行成本;酚类及其他有机物高温分解产物为H2、CO被充分再用，可有效提高煤气热值20-200kJ/m3;含酚污水经1100-1200℃高温处理，分解完全，无二次污染;炉底饱和空气温度稳定，受气温变化影响小、调节方便。
权利要求书
1.一种煤气发生炉含酚水处理方法，其特征是，煤气发生炉产生的煤气依 次进入除尘器和换热器的同时使酚水进入除尘器和换热器进行蒸发，蒸发后的 酚蒸汽通过煤气发生炉的蒸汽入口进入煤气发生炉作为气化剂分解。
2.实现权利要求1所述方法的装置，其特征是，包括煤气发生炉，煤气发 生炉依次连接除尘器和换热器，在除尘器的中部安装除尘器蒸发箱，在换热器 的中部安装换热器蒸发箱，酚水池通过循环泵将酚水泵入除尘器蒸发箱和换热 器蒸发箱;除尘器蒸发箱和换热器蒸发箱的上部均设置有蒸汽出口，蒸汽出口 通过管路连接煤气发生炉的蒸汽入口。
3.根据权利要求2所述的装置，其特征是，所述的酚水池外接清水补充管， 同时酚水池中循环泵连接间冷器，间冷器通过酚水管连接酚水池，间冷器开有 旁通管连接换热器蒸发箱和除尘器蒸发箱。
4.根据权利要求3所述的装置，其特征是，所述的旁通管分别连接换热器 蒸发箱下部设置的换热器蒸发箱酚水入口和除尘器蒸发箱下部设置的换热器蒸 发箱酚水入口。
5.根据权利要求2所述的装置，其特征是，所述的换热器蒸发箱上部开有 换热器蒸发箱蒸汽出口，除尘器蒸发箱上部开有除尘器蒸发箱蒸汽出口，均通 过酚水蒸汽管连接煤气发生炉底部蒸汽入口。
6.根据权利要求3所述的装置，其特征是，所述的旁通管上安装有流量控 制阀。
7.根据权利要求2所述的装置，其特征是，所述的除尘器蒸发箱为设置在 除尘器壳体上的环形结构。
8.根据权利要求2所述的装置，其特征是，所述的换热器蒸发箱设置在换 热器壳体上的环形结构。
说明书
煤气发生炉含酚水处理方法及装置
技术领域：
本发明涉及一种煤气发生炉含酚水处理方法及装置，属于污水处理领域。
背景技术：
煤气站煤气间冷器分为两路降温水，其中一路为夹套式循环水，不与煤气 接触，属于清水循环(此水无污染)。
另一路水与煤气直接接触，属喷淋式降温过程，与煤气直接接触产生有害物 质，被称为酚水，其含酚量约为8500-10000mg/L。含酚污水主要由酚类、氰化 物、焦油、悬浮物、硫化物、氨氮等有害物质等组成，此种酚水一般每吨煤产 生60-100kg左右。
几十年来，如何彻底治理含酚污水一直是困扰煤气站的环保难题，从事工 业煤气设计研究的专家们经过长期的研究与探讨，虽然摸索到了一些行之有效 的处理方法，取得了一定的效果，但是仍存在诸多不足之处。
目前，对酚水的处理方法大致分为两个阶段：
第一阶段：预处理方法
在煤气站中已经应用的预处理方法，大约有以下几种：自然沉降分离法、机 械过滤法、化学混凝沉淀法、电解浮选法、离心分离法、加酸破乳焦油渣吸附 法、加压溶气气浮法、射流气浮法、负压脱酚法。
其中自然沉降分离法，可直接设置在煤气站的循环水工艺系统中，虽然效 果不是十分理想，但运行成本较低，一直被大多数煤气站作为含酚污水预处理 方法所采用。其它七种方法则必须在另行设置的设备中进行处理，相对处理费 用要高出许多。
第二阶段：脱酚处理方法
脱酚处理方法，也就是酚水处理的关键环节。脱酚处理方法通常有蒸汽化学 脱酚法、蒸汽脱酚法、焚烧法、溶剂萃取脱酚法、磺化煤吸附法、磺化煤吸附 法、生化法、调制水煤浆治理法和燃煤锅炉治理含酚污水。
除蒸汽脱酚法和焚烧法外，其余几种处理方法对污水预处理的要求都很严 格，而且自身工艺也比较复杂，一次投资较大，对于一些中小型煤气站来说难 于承受;受自身脱酚工艺及脱酚效率要求的影响，常规处理含酚污水方法的运 行成本都比较高;除焚烧法外，其余几种方法的目的都是旨在去除污水中的酚 类物质，但脱酚后的水也并非纯净水体，因为即使是经处理后水中的含酚量达 到了排放标准，此水也不一定能够排放，这还要视水中其它有机化合物、无机 盐类等的含量是否达到排放标准而定;脱酚效率不高，治理不彻底，容易形成 二次污染，这也是制约某些脱酚方法推广应用的另一个关键所在。
发明内容：
为解决上述技术问题中的不足，本发明的目的在于，提供一种可以克服上 述缺陷，使用方便有效的酚水处理方法及装置。
本发明所提供的处理方法是，煤气发生炉产生的煤气依次进入除尘器和换 热器的同时使酚水进入除尘器和换热器进行蒸发，蒸发后的酚蒸汽通过煤气发 生炉的蒸汽入口进入煤气发生炉作为气化剂分解。

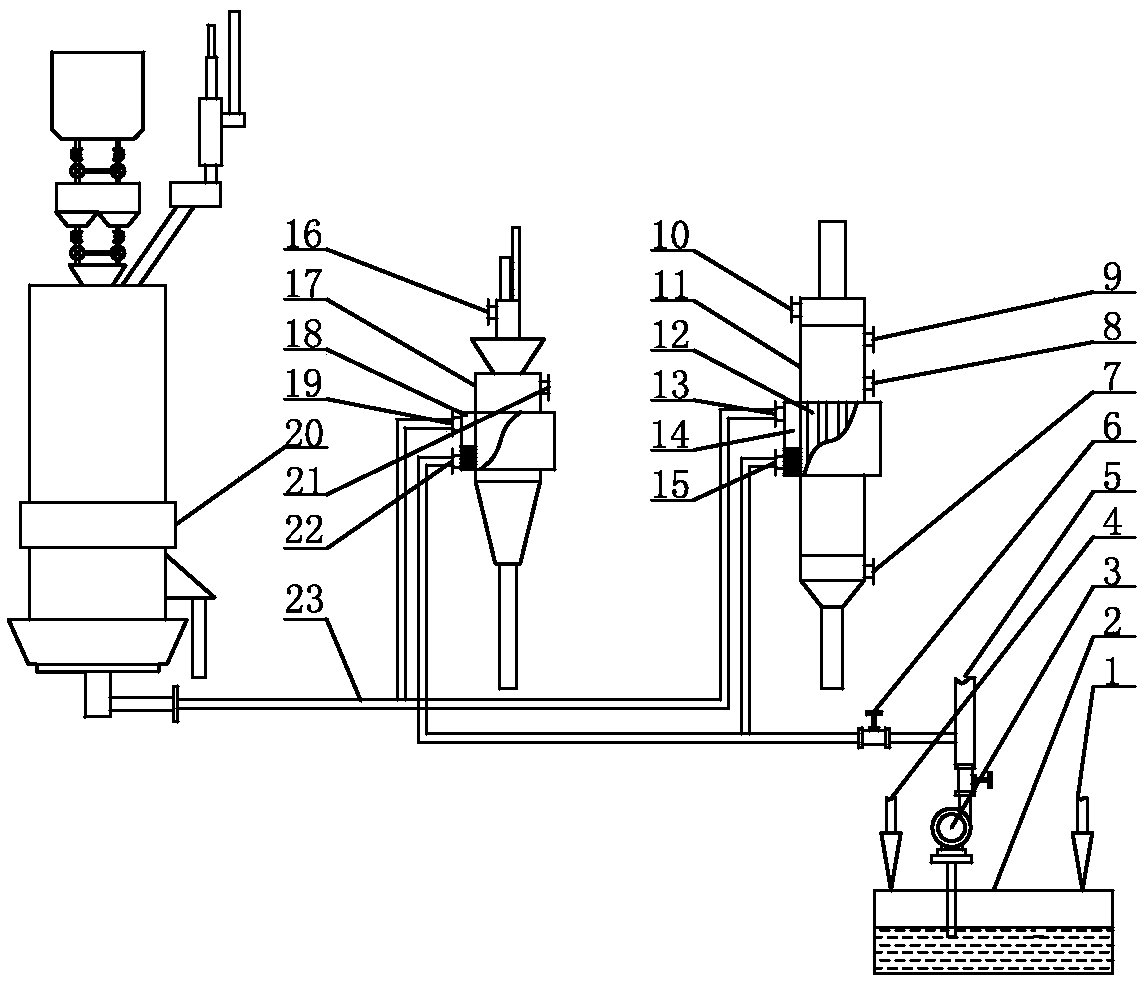

实现上述方法的装置，包括煤气发生炉，煤气发生炉依次连接除尘器和换 热器，在除尘器的中部安装除尘器蒸发箱，在换热器的中部安装换热器蒸发箱， 酚水池通过循环泵将酚水泵入除尘器蒸发箱和换热器蒸发箱;除尘器蒸发箱和 换热器蒸发箱的上部均设置有蒸汽出口，蒸汽出口通过管路连接煤气发生炉的 蒸汽入口。
酚水池外接清水补充管，同时酚水池中循环泵连接间冷器，间冷器通过酚 水管连接酚水池，间冷器开有旁通管连接换热器蒸发箱和除尘器蒸发箱。
旁通管分别连接换热器蒸发箱下部设置的换热器蒸发箱酚水入口和除尘器 蒸发箱下部设置的换热器蒸发箱酚水入口。
换热器蒸发箱上部开有换热器蒸发箱蒸汽出口，除尘器蒸发箱上部开有除 尘器蒸发箱蒸汽出口，均通过酚水蒸汽管连接煤气发生炉底部蒸汽入口。
旁通管上安装有流量控制阀。
除尘器蒸发箱为设置在除尘器壳体上的环形结构。
换热器蒸发箱设置在换热器壳体上的环形结构。
本发明的有益效果是：
把酚水蒸汽作为气化剂用掉，彻底解决了两段式煤气发生炉的酚水排放问 题;含酚污水处理费用低。日常仅需小于18kW电耗外无其他运行成本;酚类及 其他有机物高温分解产物为H2、CO被充分再用，可有效提高煤气热值 20-200kJ/m3;含酚污水经1100-1200℃高温处理，分解完全，无二次污染;炉底 饱和空气温度稳定，受气温变化影响小、调节方便。
