申请日2015.08.31
公开(公告)日2015.11.18
IPC分类号C02F11/12; C02F11/14
摘要
本发明公开了一种污水处理的污泥调制系统，包括污泥调制池，该污泥调制池上设置有污泥进入主管道和污泥送出管道，污泥送出管道上设置有出料污泥泵，该污泥送出管道连接于板式压滤机，污泥调制池上还设置有石灰水添加管和凝集剂添加管，污泥调制池内设置有搅拌装置，所述污泥调制池的污泥进入主管道与调节池的池底、初沉池的池底、二沉池的池底、生化池的池底分别通过相应的污泥分管道连通。该污泥调制系统能够将污泥快速调制，使板式压滤机的压滤时间缩短，泥饼的含水率下降。
权利要求书
1.一种污水处理的污泥调制系统，其特征在于：包括污泥调制池， 该污泥调制池上设置有污泥进入主管道和污泥送出管道，污泥送出管道 上设置有出料污泥泵，该污泥送出管道连接于板式压滤机，污泥调制池 上还设置有石灰水添加管和凝集剂添加管，污泥调制池内设置有搅拌装 置，所述污泥调制池的污泥进入主管道与调节池的池底、初沉池的池底、 二沉池的池底、生化池的池底分别通过相应的污泥分管道连通。
2.如权利要求1所述的一种污水处理的污泥调制系统，其特征在于： 所述搅拌装置为机械搅拌装置，该搅拌装置包括竖直转动安装于污泥调 制池上的搅拌杆，该搅拌杆上设置有伸入污泥内的搅拌叶片，该搅拌杆 由旋转动力装置驱动。
3.如权利要求1所述的一种污水处理的污泥调制系统，其特征在于： 所述搅拌装置包括伸入污泥调制池内的曝气搅拌管，该曝气搅拌管上设 置有若干个曝气孔，该曝气搅拌管与生化池的曝气系统连通。
4.如权利要求2或3所述的一种污水处理的污泥调制系统，其特征 在于：每根污泥分管道上均设置有进料污泥泵，所述石灰水添加管和凝 结剂添加管上均设置有流量控制阀。
5.如权利要求4所述的一种污水处理的污泥调制系统，其特征在于： 所述污泥调制池的池壁上设置有液位计，该液位计与控制各进料污泥泵 启停的控制装置连接。
6.如权利要求5所述的一种污水处理的污泥调制系统，其特征在于： 所述石灰水添加管与石灰水缓存筒连通，石灰水缓存筒与石灰水配药系 统连通。
7.一种污水处理的污泥调制方法，其包括以下步骤：
A、提供一个污泥调制池;
B、将调节池、初沉池、二沉池、生化池沉淀的污泥送入到污泥调 制池中，污泥调制池中的污泥液面达到规定位置时停止进泥;
C、将污泥调制池内的污泥调制成含水率为95%的湿污泥;
D、按照1.3-4Kg/m3的比例往污泥调制池内添加生石灰，搅拌反应 30-60分钟;
E、按照3.3-13.3L/m3的比例往污泥调制池内添加浓度为1‰的PAM 水溶液搅拌反应10-15分钟;
F、将整池的污泥利用出料污泥泵送入到板式压滤机恒压控制后变 频降低到40Hz、压榨泵压力归零后结束。
8.如权利要求7所述的一种污水处理的污泥调制方法，其特征在于： 步骤B中，调节池、初沉池、二沉池、生化池通过各自的污泥分管道和 进料污泥泵将污泥间歇输送，当污泥调制池中污泥达到规定位置停止输 送，当污泥调制池中的污泥被出料污泥泵完全送出后再进泥。
9.如权利要求8所述的一种污水处理的污泥调制方法，其特征在于： 步骤D中，按照2Kg/m3的比例往污泥调制池内添加生石灰，搅拌反应 45分钟;步骤E中，按照10L/m3的比例往污泥调制池内添加浓度为1 ‰的PAM水溶液搅拌反应12分钟。
说明书
一种污水处理的污泥调制系统和污泥调制方法
技术领域
本发明涉及一种污水处理的污泥调制系统，同时还涉及一种污泥调 制方法。
背景技术
目前大多数废水处理行业中，污泥的压滤处置是废水处理的一个重 要环节，但基本都会出现污泥压滤效率低，压滤周期偏长，泥饼含水率 高，工人操作强度高等情况。湿污泥直接排入污泥池内收集，而后直接 经进泥泵泵送至200平方的高压板式压滤机后压滤，每框泥的压滤周期 一般至少5小时，泥饼含水率为55%-60%，每框泥饼重量为约2吨左右。 由于在运行上，产泥量大时，压滤周期太长会影响全部污泥的压滤效率， 严重时影响到废水处理的运行;另外泥饼含水率偏高使得重量增大导致 处理成本增加，同时污泥处置单位也会提高处理单价同样增大了处理费 用。
发明内容
本发明所要解决的技术问题是：提供一种污水处理的污泥调制系 统，该污泥调制系统能够将污泥快速调制，使板式压滤机的压滤时间缩 短，泥饼的含水率下降。
本发明所要解决的另一个技术问题是：提供一种污泥调制方法，该 污泥调制方法将生石灰和PAM加入到湿污泥中调制，使细小的污泥凝 集，从而加速污泥在板式压滤机中的压滤脱水过程，缩短压滤时间，降 低滤饼的含水率。

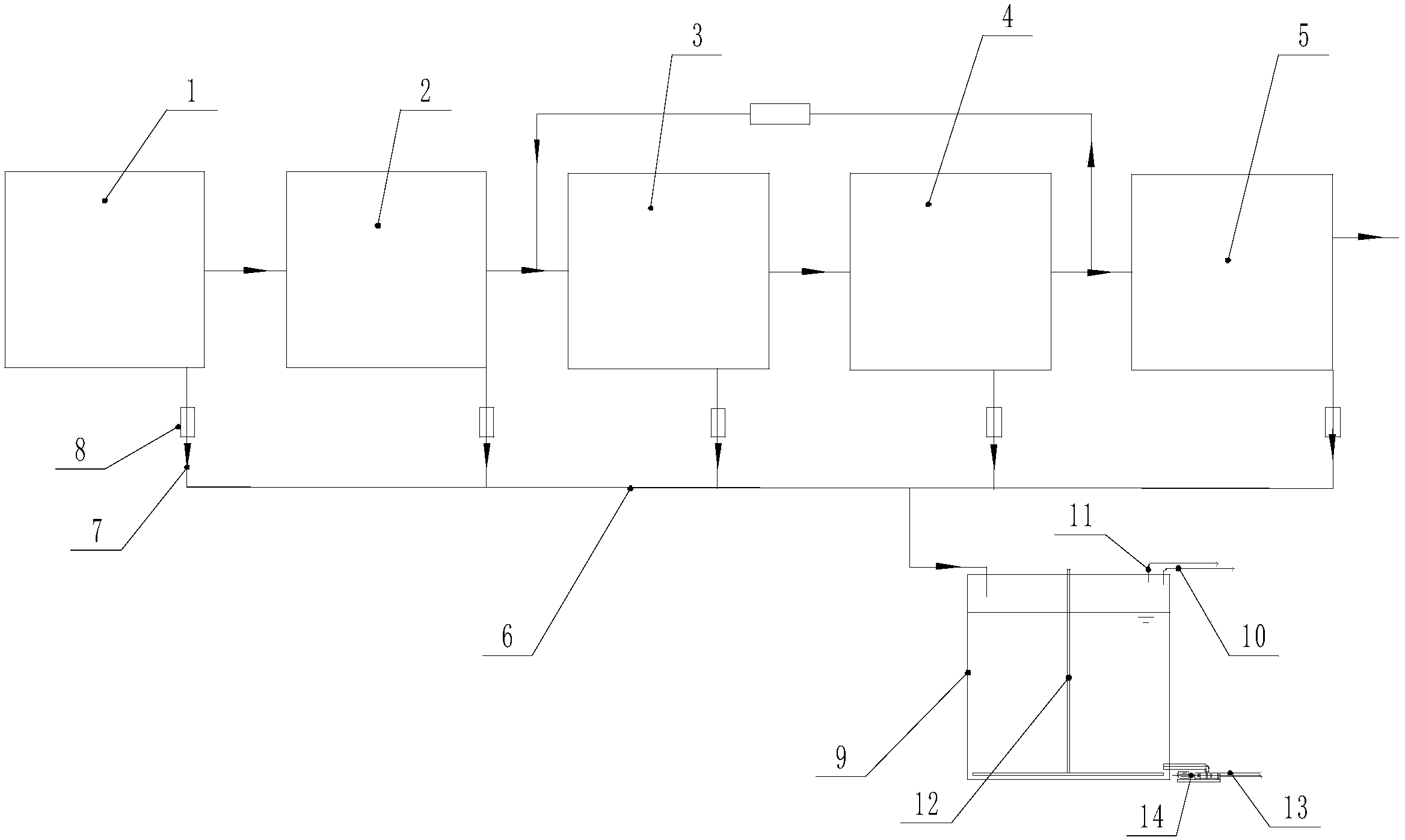

为解决上述技术问题，本发明的技术方案是：一种污水处理的污泥 调制系统，包括污泥调制池，该污泥调制池上设置有污泥进入主管道和 污泥送出管道，污泥送出管道上设置有出料污泥泵，该污泥送出管道连 接于板式压滤机，污泥调制池上还设置有石灰水添加管和凝集剂添加 管，污泥调制池内设置有搅拌装置，所述污泥调制池的污泥进入主管道 与调节池的池底、初沉池的池底、二沉池的池底、生化池的池底分别通 过相应的污泥分管道连通。
作为一种优选的方案，所述搅拌装置为机械搅拌装置，该搅拌装置 包括竖直转动安装于污泥调制池上的搅拌杆，该搅拌杆上设置有伸入污 泥内的搅拌叶片，该搅拌杆由旋转动力装置驱动。
作为一种优选的方案，所述搅拌装置包括伸入污泥调制池内的曝气 搅拌管，该曝气搅拌管上设置有若干个曝气孔，该曝气搅拌管与生化池 的曝气系统连通。
作为一种优选的方案，每根污泥分管道上均设置有进料污泥泵，所 述石灰水添加管和凝结剂添加管上均设置有流量控制阀。
作为一种优选的方案，所述污泥调制池的池壁上设置有液位计，该 液位计与控制各进料污泥泵启停的控制装置连接。
作为一种优选的方案，所述石灰水添加管与石灰水缓存筒连通，石 灰水缓存筒与石灰水配药系统连通。
采用了上述技术方案后，本发明的效果是：由于湿污泥从调节池、 初沉池、生化池和二沉池进入到污泥调制池中，利用搅拌装置进行搅拌， 然后利用石灰水添加管和凝集剂添加管先后加入生石灰和凝集剂，这样 使细小的湿污泥能够凝集成大颗粒的污泥，这样就方便压滤脱水，缩短 压滤时间，降低滤饼的含水率。
另外本发明还提供了一种污水处理的污泥调制方法，其包括以下步 骤：
A、提供一个污泥调制池;
B、将调节池、初沉池、二沉池、生化池沉淀的污泥送入到污泥调 制池中，污泥调制池中的污泥液面达到规定位置时停止进泥;
C、将污泥调制池内的污泥调制成含水率为95%的湿污泥;
D、按照1.3-4Kg/m3的比例往污泥调制池内添加生石灰，搅拌反应 30-60分钟;
E、按照3.3-13.3L/m3的比例往污泥调制池内添加浓度为1‰的PAM 水溶液搅拌反应10-15分钟;
F、将整池的污泥利用出料污泥泵送入到板式压滤机恒压控制后变 频降低到40Hz、压榨泵压力归零后结束。
优选的，步骤B中，调节池、初沉池、二沉池、生化池通过各自的 污泥分管道和进料污泥泵将污泥间歇输送，当污泥调制池中污泥达到规 定位置停止输送，当污泥调制池中的污泥被出料污泥泵完全送出后再进 泥。
优选的，步骤D中，按照2Kg/m3的比例往污泥调制池内添加生石 灰，搅拌反应45分钟;步骤E中，按照10L/m3的比例往污泥调制池内 添加浓度为1‰的PAM水溶液搅拌反应12分钟;
采用了上述方法后，本发明的效果是：污泥经过调制后，细污泥凝 集成大颗粒，这样利用出料污泥泵送入到板式压滤机时，压滤效果好， 压滤时间短，整个污泥调节池是间歇工作，板式压滤机的压滤时间缩短， 那么初沉池、二沉池的污泥可以及时的送入污泥调制池中，从而适合浓 度高的废水的处理。
