申请日2015.08.31
公开(公告)日2015.11.11
IPC分类号B01D33/067; B01D33/06
摘要
一种污水与废渣分离装置，其特点是由污水池、污水输送泵、污水输送管、电机及变速箱、微滤滚桶中心轴、微滤滚桶、微滤滚桶架、污水收集槽、污水回流管、废渣排出口、污水处理池组成。微滤滚桶为直径1.2米的圆桶，长5米，微滤滚桶外层由钢条与细滤网组成;微滤滚桶中心轴与电机连接，电机及变速箱为微滤滚桶中心轴提供动力，带动微滤滚桶旋转。污水输送泵与污水输送管连接，将污水池内的污水输送到微滤滚桶内，电机及变速箱带动微滤滚桶中心轴旋转，微滤滚桶也随之旋转对污水与废渣进行分离;分离后的污水进入污水收集槽后，由污水回流管输送到污水处理池;分离后的废渣从废渣排出口排出。
权利要求书
1.一种污水与废渣分离装置，其特征是由污水池、污水输送泵、污水输送管、电机及变速箱、微滤滚桶中心轴、微滤滚桶、微滤滚桶架、污水收集槽、污水回流管、废渣排出口、污水处理池组成;微滤滚桶为直径1.2米的圆桶，长5米，微滤滚桶外层由钢条与细滤网组成;微滤滚桶中心轴与电机及变速箱连接，电机及变速箱为微滤滚桶中心轴提供动力，带动微滤滚桶旋转;污水输送泵与污水输送管连接，将污水池内的污水输送到微滤滚桶内，电机及变速箱带动微滤滚桶中心轴旋转，微滤滚桶也随之旋转对污水与废渣进行分离;分离后的污水进入污水收集槽后，由污水回流管输送到污水处理池;分离后的废渣从废渣排出口排出。
说明书
一种污水与废渣分离装置
技术领域
本发明涉及一种污水与废渣分离装置。
背景技术
据申请人所知，经化浆机完成木浆的加工后，产生的污水需输送到污水处理车间进行处理，以达到符合国家要求的污水排放标准。目前生产中，化浆机完成木浆加工后的污水中含有大量废渣，这些含有大量废渣的污水，通过地沟进入污水处理车间后，由于污水中废渣过多，达标排放处理非常困难。此问题一直没有好的解决方案。
发明内容
本发明的目的是，针对化浆机完成木浆加工后的污水中含有大量废渣，这些含有大量废渣的污水，通过地沟进入污水处理车间后，由于污水中废渣过多，达标排放处理非常困难的问题，提出一种污水与废渣分离装置。

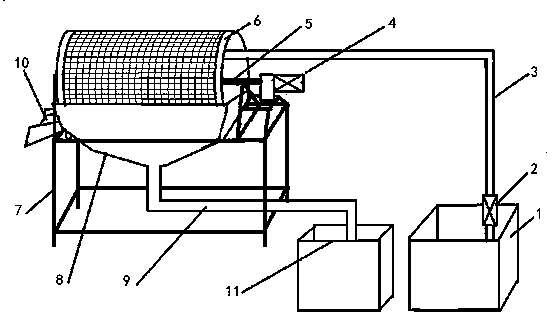

本发明的技术解决方案是：包括污水池、污水输送泵、污水输送管、电机及变速箱、微滤滚桶中心轴、微滤滚桶、微滤滚桶架、污水收集槽、污水回流管、废渣排出口、污水处理池。微滤滚桶为直径1.2米的圆桶，长5米，微滤滚桶外层由钢条与细滤网组成;微滤滚桶中心轴与电机及变速箱连接，电机及变速箱为微滤滚桶中心轴提供动力，带动微滤滚桶旋转。污水输送泵与污水输送管连接，将污水池内的污水输送到微滤滚桶内，电机及变速箱带动微滤滚桶中心轴旋转，微滤滚桶也随之旋转对污水与废渣进行分离;分离后的污水进入污水收集槽后，由污水回流管输送到污水处理池;分离后的废渣从废渣排出口排出。
本发明工作原理是：污水池内的污水输送到微滤滚桶内，电机及变速箱带动微滤滚桶中心轴旋转，微滤滚桶也随之旋转对污水与废渣进行分离;分离后的污水进入污水收集槽后，由污水回流管输送到污水处理池进行达标排放处理;分离后的废渣从废渣排出口排出，经适当处理可作为锅炉燃料和有机肥料，使废渣等到利用。
本发明一种污水与废渣分离装置的有益效果是：装置设计合理，可有效将污水中的废渣与水进行分离，既使污水中的废渣大量减少，有利于污水的达标排放处理，又可使废渣得到利用。
