申请日2015.10.06
公开(公告)日2015.12.16
IPC分类号F16K11/074; C02F1/00; C02F1/28
摘要
本发明公开了一种浮动床再生阀及其水处理装置，在阀芯上端面设有中心扇形盲孔和通孔，中心扇形盲孔通过其上方控制杆的沉孔上连有横向贯穿导流套的流道孔与阀体的再生水孔相通。根据不同工位，所述阀芯上、下端面的通孔、径向进水盲孔和导流盲孔，转位依次与阀座端面间隔设有的引射水孔、排水孔、净水孔、上布水孔和下布水孔对应重合。通过在阀芯上、下端面设有容积较大水流量的盲孔，以及将阀座端面的多个水孔和与所述水孔对应连通的流道孔的横截面积变形扩大。增大了不同工位流经所述盲孔、水孔和流道孔的水流量。实现了对罐体滤料吸附的杂质进行较大水流量地反冲洗，减少了滤料的堵塞、板结或失效现象，明显提高了水处理的出水质量。
权利要求书
1.一种浮动床再生阀，包括阀体芯腔设有的阀座，在该阀座的端面对合连有通过控制杆的下端连接的阀芯，以及在阀芯下端面间隔设有的径向进水盲孔和导流盲孔，还包括阀体上连有的待处理水孔、净水孔、排水孔、再生水孔、上布水孔和下布水孔;其特征在于：在相对所述径向进水盲孔和导流盲孔之间的阀芯上端面设有中心扇形盲孔，在该中心扇形盲孔的底部设有通孔;所述中心扇形盲孔通过其上方控制杆的沉孔上连有横向贯穿导流套的流道孔与阀体的再生水孔相通;根据不同的工位，所述阀芯上端面的通孔和其阀芯下端面的径向进水盲孔、导流盲孔，转位依次与阀座端面间隔设有的引射水孔、排水孔、净水孔、上布水孔和下布水孔对应重合，并通过阀体芯腔各自设有的流道孔与阀体的再生水孔、排水孔、净水孔、上布水孔和下布水孔连通;当进行工位一时，所述阀芯下端面的径向进水盲孔转位与阀座端面的引射水孔对应重合，并通过阀座下方的横向流道孔经阀体边侧纵向流道孔内的射流器与再生水孔连通;阀芯下端面的导流盲孔同时还与阀座端面的下布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的下布水孔和排水孔连通;阀芯上端面的中心扇形盲孔内的通孔与阀座端面的上布水孔对应重合，并通过阀座下方的流道孔与阀体的上布水孔连通;当进行工位二时，所述阀芯下端面的径向进水盲孔转位与阀座端面的引射水孔对应重合，并通过阀座下方的横向流道孔经阀体边侧纵向流道孔内的射流器与再生水孔连通;当进行工位三时，所述阀芯下端面的径向进水盲孔转位与阀座端面的上布水孔对应重合，并通过阀座下方的流道孔与阀体的上布水孔连通;阀芯下端面的导流盲孔同时还与阀座端面的下布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的下布水孔和排水孔连通;当进行工位四时，所述阀芯下端面的径向进水盲孔转位与阀座端面的下布水孔对应重合，并通过阀座下方的流道孔与阀体的下布水孔连通;所述阀芯下端面的导流盲孔同时还与阀座端面的上布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的上布水孔和排水孔连通;当进行工位五时，所述阀芯下端面的径向进水盲孔转位与阀座端面的下布水孔对应重合，并通过阀座下方的流道孔与阀体的下布水孔连通;所述阀芯下端面的导流盲孔同时还与阀座端面的上布水孔和净水孔对应重合，并通过阀座下方各自的流道孔与阀体的上布水孔和净水孔连通。
2.采用权利要求1所述的浮动床再生阀的水处理装置，其特征在于：将所述阀体的上、下布水孔对应地连有上、下布水器并置于罐体的上端内腔;在所述罐体内腔置有滤料;在阀体的再生水孔上连有管路并与置有再生剂的水箱相通。
3.如权利要求2所述的水处理装置，其特征在于：所述滤料是阳树脂、阴树脂和活性炭的其中一种。
4.如权利要求2所述的水处理装置，其特征在于：所述再生剂是食盐、氢氧化钠和消毒剂的其中一种。
说明书
浮动床再生阀及其水处理装置
技术领域
本发明涉及水处理设施;具体涉及一种浮动床再生阀及其水处理装置。
背景技术
现有技术中的水处理再生阀，主要由阀体芯腔连有的阀座和在该阀座的端面对合连有通过控制杆的下端连接的阀芯构成。工作时，进入阀体芯腔的待处理水通过阀芯下端面的沉孔，经阀座端面的水孔和阀座下方的流道孔进入水处理装置的罐体内进行作业。存在不足：一是由于阀芯下端面的沉孔和阀座端面的水孔受与阀座下方流道孔连接结构的限制，所述沉孔、水孔和流道孔的横截面积普遍较小，直接造成输出的水流量明显减少，严重地影响了人们生产或生活的需要。二是当进行水处理反冲洗工作时，由于流经所述阀座端面的水孔和其下方流道孔的水流量较小，对水处理装置罐体内的滤料吸附的杂质冲洗不干净，导致所述滤料堵塞、板结或失效，严重地降低了水处理的出水质量。
发明内容
针对上述现有技术存在的不足，本发明的目的在于提供一种浮动床再生阀及其水处理装置，旨在提高水处理的出水流量和出水质量。

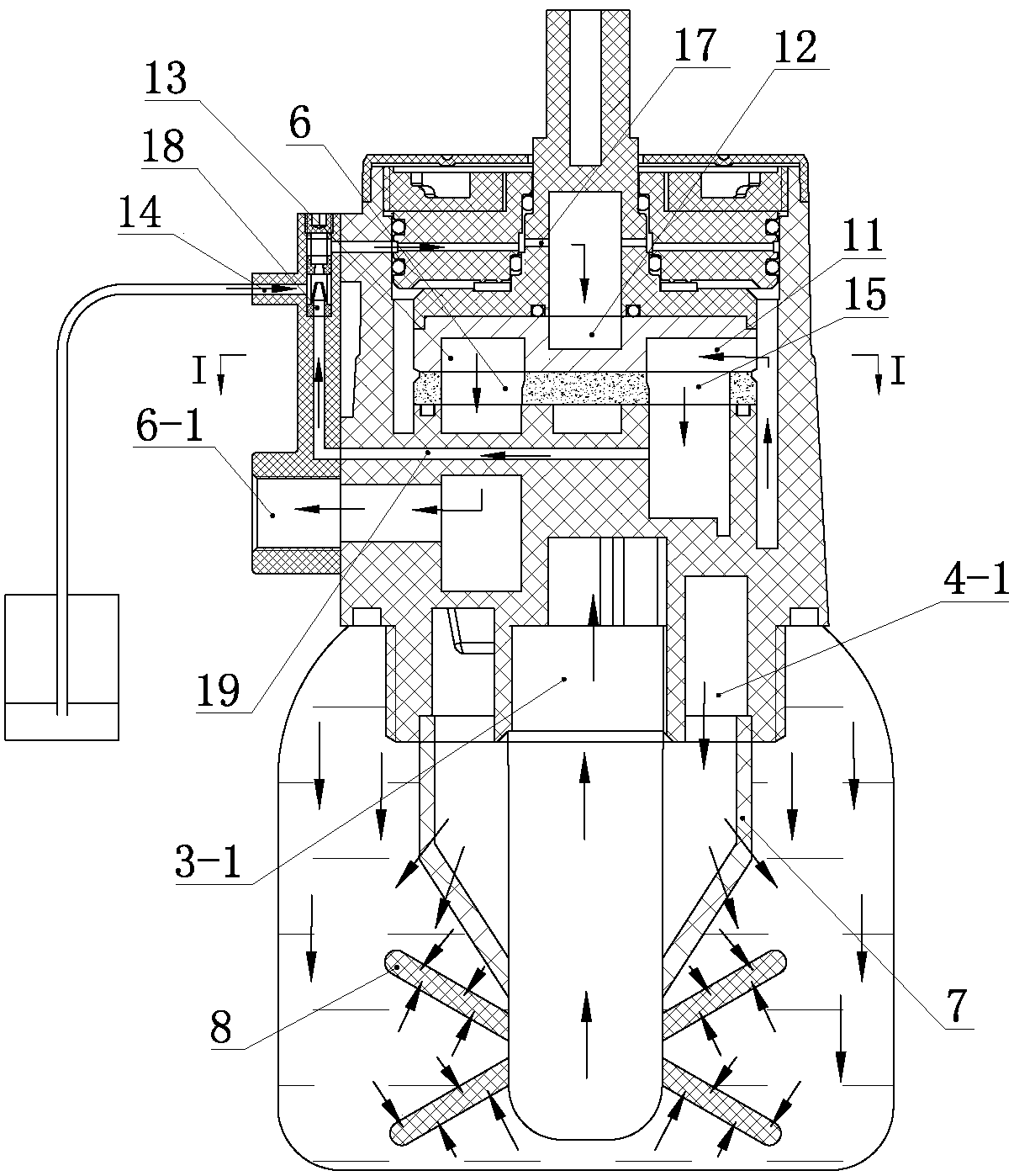

为实现上述目的，本发明的技术方案是这样实现的，这种浮动床再生阀，包括阀体芯腔设有的阀座，在该阀座的端面对合连有通过控制杆的下端连接的阀芯，以及在阀芯下端面间隔设有的径向进水盲孔和导流盲孔，还包括阀体上连有的待处理水孔、净水孔、排水孔、再生水孔、上布水孔和下布水孔;它是在相对所述径向进水盲孔和导流盲孔之间的阀芯上端面设有中心扇形盲孔，在该中心扇形盲孔的底部设有通孔;所述中心扇形盲孔通过其上方控制杆的沉孔上连有横向贯穿导流套的流道孔与阀体的再生水孔相通;根据不同的工位，所述阀芯上端面的通孔和其阀芯下端面的径向进水盲孔、导流盲孔，转位依次与阀座端面间隔设有的引射水孔、排水孔、净水孔、上布水孔和下布水孔对应重合，并通过阀体芯腔各自设有的流道孔与阀体的再生水孔、排水孔、净水孔、上布水孔和下布水孔连通;当进行工位一时，所述阀芯下端面的径向进水盲孔转位与阀座端面的引射水孔对应重合，所述引射水孔通过阀座下方的横向流道孔经阀体边侧纵向流道孔内的射流器与再生水孔连通;阀芯下端面的导流盲孔同时还与阀座端面的下布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的下布水孔和排水孔连通;阀芯上端面的中心扇形盲孔内的通孔与阀座端面的上布水孔对应重合，并通过阀座下方的流道孔与阀体的上布水孔连通;当进行工位二时，所述阀芯下端面的径向进水盲孔转位与阀座端面的引射水孔对应重合，并通过阀座下方的横向流道孔经阀体边侧纵向流道孔内的射流器与再生水孔连通;当进行工位三时，所述阀芯下端面的径向进水盲孔转位与阀座端面的上布水孔对应重合，并通过阀座下方的流道孔与阀体的上布水孔连通;阀芯下端面的导流盲孔同时还与阀座端面的下布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的下布水孔和排水孔连通。当进行工位四时，所述阀芯下端面的径向进水盲孔转位与阀座端面的下布水孔对应重合，并通过阀座下方的流道孔与阀体的下布水孔连通;所述阀芯下端面的导流盲孔同时还与阀座端面的上布水孔和排水孔对应重合，并通过阀座下方各自的流道孔与阀体的上布水孔和排水孔连通;当进行工位五时，所述阀芯下端面的径向进水盲孔转位与阀座端面的下布水孔对应重合，并通过阀座下方的流道孔与阀体的下布水孔连通;所述阀芯下端面的导流盲孔同时还与阀座端面的上布水孔和净水孔对应重合，并通过阀座下方各自的流道孔与阀体的上布水孔和净水孔连通。
采用上述浮动床再生阀的水处理装置，它是将所述阀体的上、下布水孔对应地连有上、下布水器并置于罐体的上端内腔;在所述罐体内腔置有滤料;在阀体的再生水孔上连有管路并与置有再生剂的水箱相通。
优选地，所述滤料是阳树脂、阴树脂和活性炭的其中一种。
优选地，所述再生剂是食盐、氢氧化钠和消毒剂的其中一种。
本发明浮动床再生阀采取上述结构，通过在阀芯的上、下端面分别设有容积较大水流量的中心扇形盲孔、径向进水盲孔和导流盲孔，以及将阀座端面的多个水孔和与所述水孔对应连通的流道孔的横载面积变形扩大。明显增大了不同工位流经所述盲孔、水孔和流道孔的水流量，满足了人们生产或生活的需要。
通过采用上述浮动床再生阀的水处理装置，实现了对罐体滤料吸附的杂质进行较大水流量的干净彻底地反冲洗，有效地减少了现有技术中滤料的堵塞、板结或失效现象，明显提高了水处理的出水质量。
