申请日2015.08.31
公开(公告)日2015.11.25
IPC分类号C02F1/52
摘要
本发明公开了一种污水调节池的污泥清理装置，包括可浮于污水调节池内的污水液面上漂浮载体，该漂浮载体上固定有污泥泵，该污泥泵的抽泥口连接有进泥管路，该进泥管路的下端设置于污水调节池的池底，所述污泥泵的出泥口连接有出泥管路，该出泥管路延伸至污水调节池的池边，所述漂浮载体上设置有带动漂浮载体在污水液面上移动的移动装置。该污泥清理装置可以根据需要清理污泥调节池中任一位置的污泥，清理非常方便，清理效率高，减少工人的劳动强度。
权利要求书
1.一种污水调节池的污泥清理装置，其特征在于：包括可浮于污水 调节池内的污水液面上漂浮载体，该漂浮载体上固定有污泥泵，该污泥 泵的抽泥口连接有进泥管路，该进泥管路的下端设置于污水调节池的池 底，所述污泥泵的出泥口连接有出泥管路，该出泥管路延伸至污水调节 池的池边，所述漂浮载体上设置有带动漂浮载体在污水液面上移动的移 动装置。
2.如权利要求1所述的一种污水调节池的污泥清理装置，其特征在 于：所述移动装置包括固定于漂浮载体上的左牵引绳和右牵引绳，所述 左牵引绳的一端固定于漂浮载体上，左牵引绳的另一端延伸至污水调节 池的池边，右牵引绳的一端固定于漂浮载体上，右牵引绳的另一端延伸 至污水调节池的池边。
3.如权利要求1所述的一种污水调节池的污泥清理装置，其特征在 于：所述移动装置包括固定于漂浮载体上的支座，该支座上转动安装有 转动架，该转动架上转动安装有置于污水液面以下的推动叶片，该转动 架上固定有叶片驱动装置，所述支座上安装有偏摆角度驱动装置，该偏 摆角度驱动装置与转动架传动连接。
4.如权利要求3所述的一种污水调节池的污泥清理装置，其特征在 于：偏摆角度驱动装置包括一个伺服电机，所述转动架通过一个中心轴 转动安装于支座上，所述伺服电机的输出轴上设置有主动小齿轮，所述 中心轴上固定有与主动小齿轮配合的从动大齿轮。
5.如权利要求4所述的一种污水调节池的污泥清理装置，其特征在 于：所述漂浮载体上固定有控制装置，该控制装置包括防护罩和设置于 防护罩内的控制芯片，该控制芯片包括启停开关、偏摆角度控制开关以 及无线接收模块，所述启停开关与叶片驱动装置电联接，所述偏摆角度 控制开关与伺服电机连接，所述无线接收模块与遥控器之间通过无线信 号连接。
6.如权利要求5所述的一种污水调节池的污泥清理装置，其特征在 于：所述污泥清理装置还包括辅助小车，污泥调节池的池边上设置有轨 道，所述辅助小车滑动约束于轨道上，所述辅助小车上设置有方便出泥 管路左右贯穿的导向套，该导向套上设置有管路固定装置。
7.如权利要求6所述的一种污水调节池的污泥清理装置，其特征在 于：所述管路固定装置为固定夹箍，该固定夹箍安装于导向套上。
8.如权利要求7所述的一种污水调节池的污泥清理装置，其特征在 于：所述漂浮载体包括一个圆环状的气囊，该气囊的上端面设置有若干 个固定螺栓，所述气囊的上端面上设置有固定板，该固定板上设置有与 该固定螺栓配合的通孔，所述固定板通过螺母固定在气囊上，所述污泥 泵固定于固定板上。
9.如权利要求8所述的一种污水调节池的污泥清理装置，其特征在 于：所述固定板包括一个下凹的凹槽，所述污泥泵通过紧固件固定于凹 槽内。
10.如权利要求7所述的一种污水调节池的污泥清理装置，其特征在 于：所述漂浮载体包括一个圆环状的气囊，所述污泥泵通过钢丝绳吊挂 在气囊的下方。
说明书
一种污水调节池的污泥清理装置
技术领域
本发明涉及一种污泥清理装置，特别是指一种污水调节池的污泥清 理装置。
背景技术
排污单位派来的废水需要先经过污水调节池进行调节才能进入污 水处理设备中进行处理，污水调节池的作用是对水量和水质的调节，调 节污水pH值、水温，有预曝气作用，还可考虑兼有沉淀、混合、加药、 中和和预酸化等功能。正是由于污水调节池的这些作用，污水调节池的 池底就会沉淀大量的污泥，这些污泥都是需要及时清理才能保证污水调 节池的正常使用。而目前的清理方式非常简单，就是利用污泥泵作为动 力，将进泥管路放置在污水调节池的池底进行抽泥作业。然这种结构只 能抽取进泥管路周围的污泥，需要频繁移动污泥泵，最重要的是只能清 理调节池的四周的污泥，对于中心的污泥则无法清理。
发明内容
本发明所要解决的技术问题是：提供一种污水调节池的污泥清理装 置，该污泥清理装置可以根据需要清理污泥调节池中任一位置的污泥， 清理非常方便，清理效率高，减少工人的劳动强度。

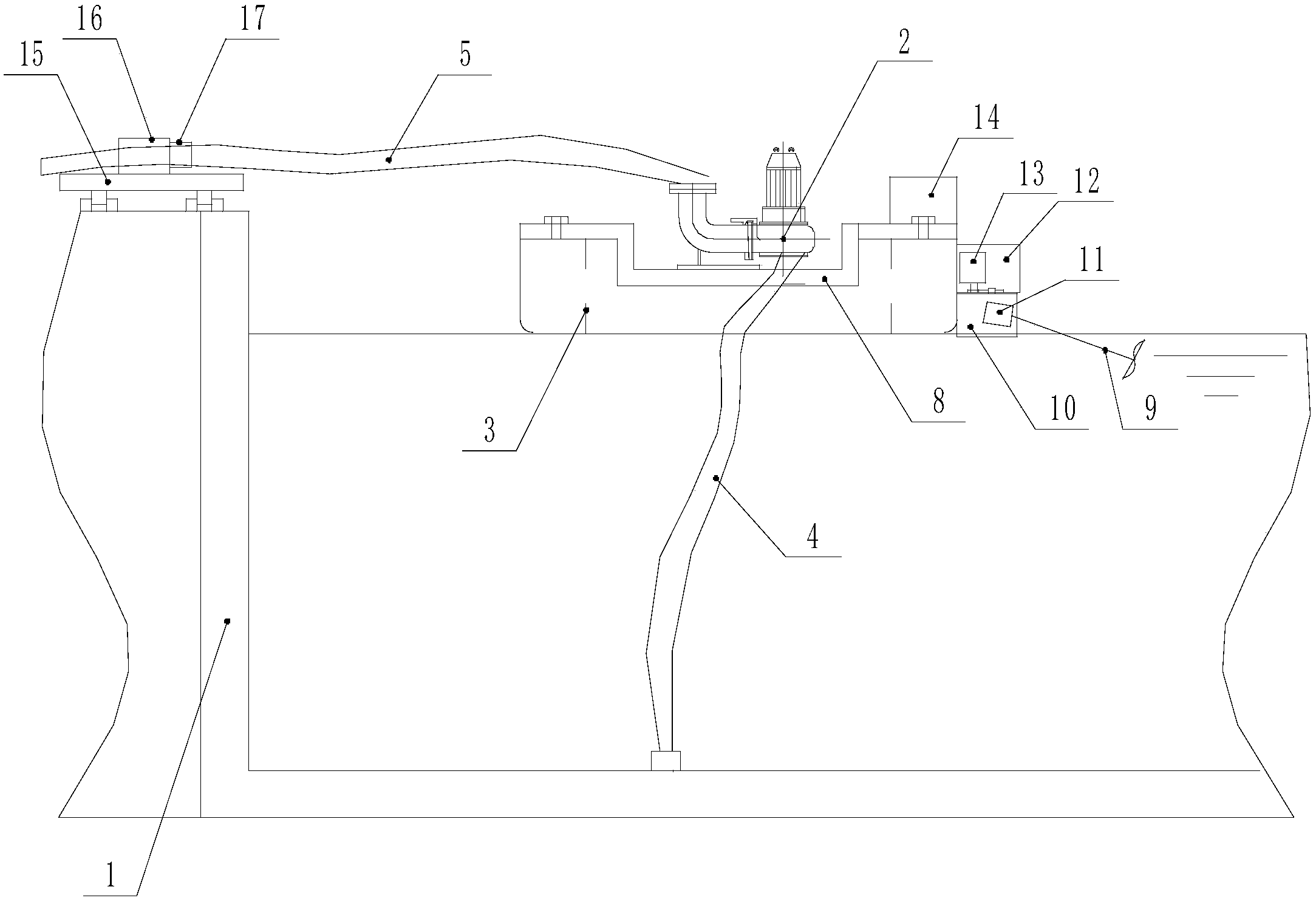

为解决上述技术问题，本发明的技术方案是：一种污水调节池的污 泥清理装置，包括可浮于污水调节池内的污水液面上漂浮载体，该漂浮 载体上固定有污泥泵，该污泥泵的抽泥口连接有进泥管路，该进泥管路 的下端设置于污水调节池的池底，所述污泥泵的出泥口连接有出泥管 路，该出泥管路延伸至污水调节池的池边，所述漂浮载体上设置有带动 漂浮载体在污水液面上移动的移动装置。
作为一种优选的方案，所述移动装置包括固定于漂浮载体上的左牵 引绳和右牵引绳，所述左牵引绳的一端固定于漂浮载体上，左牵引绳的 另一端延伸至污水调节池的池边，右牵引绳的一端固定于漂浮载体上， 右牵引绳的另一端延伸至污水调节池的池边。
作为一种优选的方案，所述移动装置包括固定于漂浮载体上的支 座，该支座上转动安装有转动架，该转动架上转动安装有置于污水液面 以下的推动叶片，该转动架上固定有叶片驱动装置，所述支座上安装有 偏摆角度驱动装置，该偏摆角度驱动装置与转动架传动连接。
作为一种优选的方案，偏摆角度驱动装置包括一个伺服电机，所述 转动架通过一个中心轴转动安装于支座上，所述伺服电机的输出轴上设 置有主动小齿轮，所述中心轴上固定有与主动小齿轮配合的从动大齿 轮。
作为一种优选的方案，所述漂浮载体上固定有控制装置，该控制装 置包括防护罩和设置于防护罩内的控制芯片，该控制芯片包括启停开 关、偏摆角度控制开关以及无线接收模块，所述启停开关与叶片驱动装 置电联接，所述偏摆角度控制开关与伺服电机连接，所述无线接收模块 与遥控器之间通过无线信号连接。
作为一种优选的方案，所述污泥清理装置还包括辅助小车，污泥调 节池的池边上设置有轨道，所述辅助小车滑动约束于轨道上，所述辅助 小车上设置有方便出泥管路左右贯穿的导向套，该导向套上设置有管路 固定装置。
作为一种优选的方案，所述管路固定装置为固定夹箍，该固定夹箍 安装于导向套上。
作为一种优选的方案，所述漂浮载体包括一个圆环状的气囊，该气 囊的上端面设置有若干个固定螺栓，所述气囊的上端面上设置有固定 板，该固定板上设置有与该固定螺栓配合的通孔，所述固定板通过螺母 固定在气囊上，所述污泥泵固定于固定板上。
作为一种优选的方案，所述固定板包括一个下凹的凹槽，所述污泥 泵通过紧固件固定于凹槽内。
作为一种优选的方案，所述漂浮载体包括一个圆环状的气囊，所述 污泥泵通过钢丝绳吊挂在气囊的下方。
采用了上述技术方案后，本发明的效果是：由于一种污水调节池的 污泥清理装置，包括可浮于污水调节池内的污水液面上漂浮载体，该漂 浮载体上固定有污泥泵，该污泥泵的抽泥口连接有进泥管路，该进泥管 路的下端设置于污水调节池的池底，所述污泥泵的出泥口连接有出泥管 路，该出泥管路延伸至污水调节池的池边，所述漂浮载体上设置有带动 漂浮载体在污水液面上移动的移动装置，该污泥清理装置利用漂浮载体 带动污泥泵在污水调节池的任意位置移动，这样极大的提高了污泥清理 的范围，提高了污泥清理的效果。
又由于所述移动装置包括固定于漂浮载体上的支座，该支座上转动 安装有转动架，该转动架上转动安装有置于污水液面以下的推动叶片， 该转动架上固定有叶片驱动装置，所述支座上安装有偏摆角度驱动装 置，该偏摆角度驱动装置与转动架传动连接，因此，该移动装置利用推 动叶片可以驱动漂浮载体移动，利用偏摆角度驱动装置来驱动转动架偏 摆控制驱动方向。
又由于所述漂浮载体上固定有控制装置，该控制装置包括防护罩和 设置于防护罩内的控制芯片，该控制芯片包括启停开关、偏摆角度控制 开关以及无线接收模块，所述启停开关与叶片驱动装置电联接，所述偏 摆角度控制开关与伺服电机连接，所述无线接收模块与遥控器之间通过 无线信号连接，这样利用遥控器可控制漂浮载体移动到任意位置，实现 无线控制。
又由于所述污泥清理装置还包括辅助小车，污泥调节池的池边上设 置有轨道，所述辅助小车滑动约束于轨道上，所述辅助小车上设置有方 便出泥管路左右贯穿的导向套，该导向套上设置有管路固定装置，这样 利用辅助小车可以拉动出泥管路随动，避免出泥管路在池边拖动摩擦。
