申请日2015.08.31
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本实用新型涉及一种悬浮法生产PVC糊树脂工艺废水处理装置，属于废水处理装置技术领域。所述的废水处理装置包括废水储存池，废水储存池、絮凝池、第一砂滤器、生化曝气池、二沉池、清水池、第二砂滤器、回用水罐依次相连;其中，废水储存池、絮凝池之间的管路上分别连接PAC/PAM加药器和NaOH加药器;第一砂滤器、生化曝气池之间的管路上连接生活污水储存池;清水池、第二砂滤器之间的管路上连接PAC加药器。本实用新型对洗釜废水采用物化处理与生化处理结合的手段进行处理，从而达到废水回用、节约水源的目的。本实用新型得到的回用水，达到COD小于60mg/L的国家循环水回用标准。
权利要求书

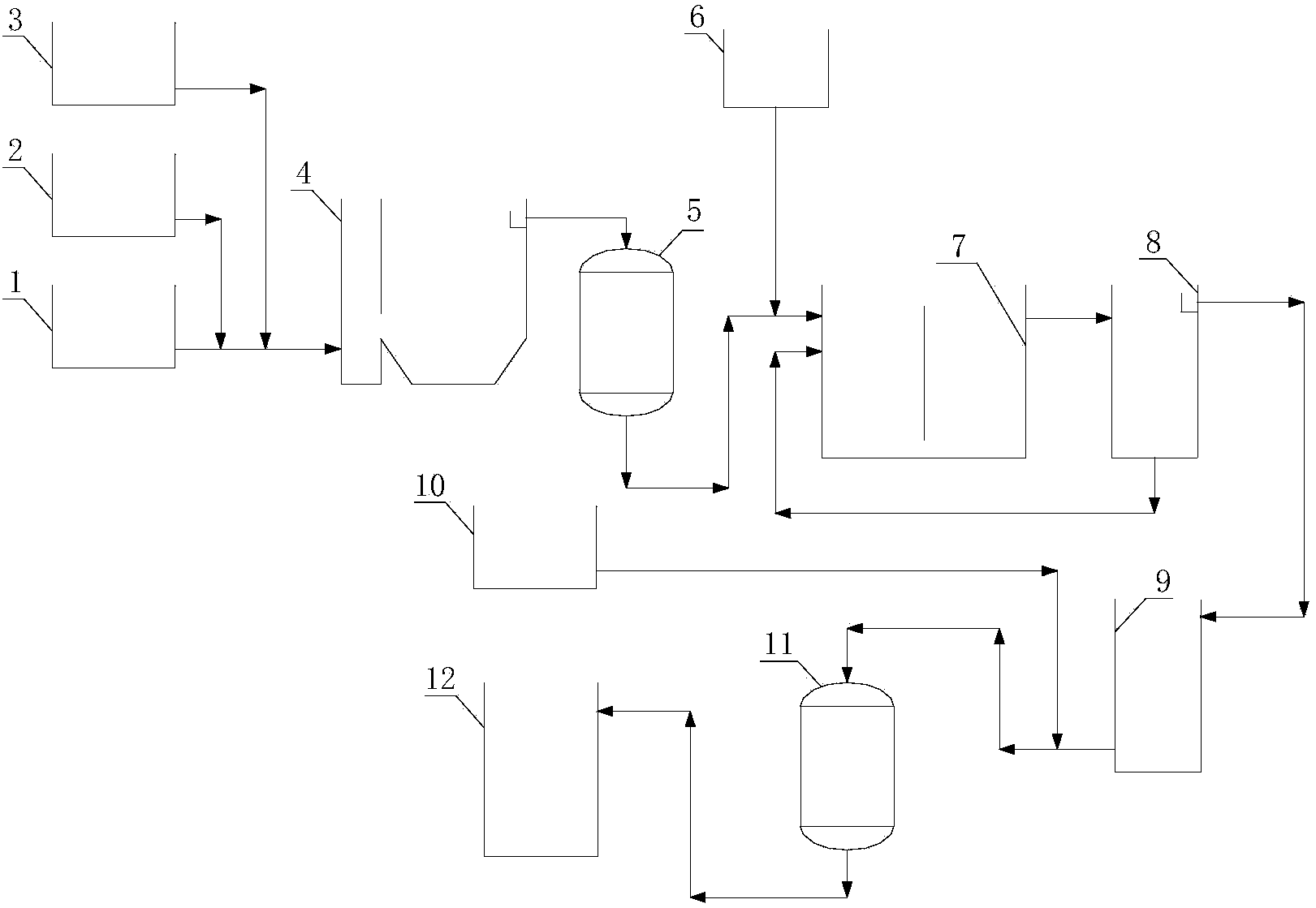

1.一种悬浮法生产PVC糊树脂工艺废水处理装置，包括废水储存池(1)，其特征在于：废水储存池(1)、絮凝池(4)、第一砂滤器(5)、生化曝气池(7)、二沉池(8)、清水池(9)、第二砂滤器(11)、回用水罐(12)依次相连;其中，废水储存池(1)、絮凝池(4)之间的管路上分别连接PAC/PAM加药器(2)和NaOH加药器(3);第一砂滤器(5)、生化曝气池 (7)之间的管路上连接生活污水储存池(6);清水池(9)、第二砂滤器(11)之间的管路上连接PAC加药器(10)。
2.根据权利要求1所述的悬浮法生产PVC糊树脂工艺废水处理装置，其特征在于：二沉池(8)底部还与生化曝气池(7)上部相连。
说明书
悬浮法生产PVC糊树脂工艺废水处理装置
技术领域
本实用新型涉及一种悬浮法生产PVC糊树脂工艺废水处理装置，属于废水处理装置技术领域。
背景技术
微悬浮法生产PVC糊树脂的生产过程中产生大量的洗釜液，其中约含1%的PVC粉料以及少量涂釜剂、生产添加剂等。此洗釜液经加药絮凝捕获残留PVC后，同时产生大量的含有机物的废水，COD约在300～500mg/L之间，需外排污水处理厂处理，造成水源浪费。
发明内容
根据以上现有技术中的不足，本实用新型所要解决的技术问题是：提供一种结构简单、节约水源的悬浮法生产PVC糊树脂工艺废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：
所述的悬浮法生产PVC糊树脂工艺废水处理装置，包括废水储存池，废水储存池、絮凝池、第一砂滤器、生化曝气池、二沉池、清水池、第二砂滤器、回用水罐依次相连;其中，废水储存池、絮凝池之间的管路上分别连接PAC/PAM加药器和NaOH加药器;第一砂滤器、生化曝气池之间的管路上连接生活污水储存池;清水池、第二砂滤器之间的管路上连接PAC 加药器。
所述的二沉池底部还与生化曝气池上部相连。
本实用新型的工作原理和过程如下：
(1)来自生产车间的洗釜液，进入废水储存池，在洗釜液进入絮凝池之前加入PAC、PAM，并以NaOH调节其pH值约8.0，使絮凝后的上清液满足生物处理工艺的要求，絮凝池的主要作用是捕集PVC;
(2)絮凝后的上清液经第一砂滤器过滤后与来自生活污水储存池的生活污水一起直接进入活性污泥生化曝气池。引入生活污水的目的是满足生化处理中微生物对氨氮的需要。控制生化曝气池内微生物总量、曝气强度、运行周期等，生化曝气池出水的COD值降至为20～ 30mg/L;增加活性污泥生化曝气池的曝气量，消解部分活性污泥，降低生物污泥的产生总量。
(3)生化曝气池出水经二沉池、清水池沉降后，与来自PAC加药器的PAC絮凝剂混合后，再经第二砂滤器过滤去除悬浮物后，达到循环水回用标准，用以补充循环水、消防用水、浇花浇地用水等。
本实用新型所具有的有益效果是：
本实用新型采用物化处理与生化处理结合的手段处理洗釜废水，从而达到废水回用的目的。洗釜废水经前期絮凝捕集PVC后，得到富含有机物的废水，经引入生活污水满足生化处理中微生物对氨氮的需要后，再经微生物处理降解其富含的有机物从而获得用于循环水补水等的回用水，节约了水源。本实用新型得到的回用水，达到COD小于60mg/L的国家循环水回用标准。
