申请日2015.08.28
公开(公告)日2015.11.11
IPC分类号E03F3/02; E03F1/00
摘要
本实用新型公开了一种公路废水集水净化结构，包括绿化带，其特征是：所述绿化带从上到下设有土壤层，瓜子片层和粗砂层;所述绿化带下方还设有储水室。与现有技术相比，本实用新型具有结构设计合理，通过净水处理再利用提高了水资源的利用率，同时了增加了道路绿化带的功能，具有广阔的市场前景。
权利要求书

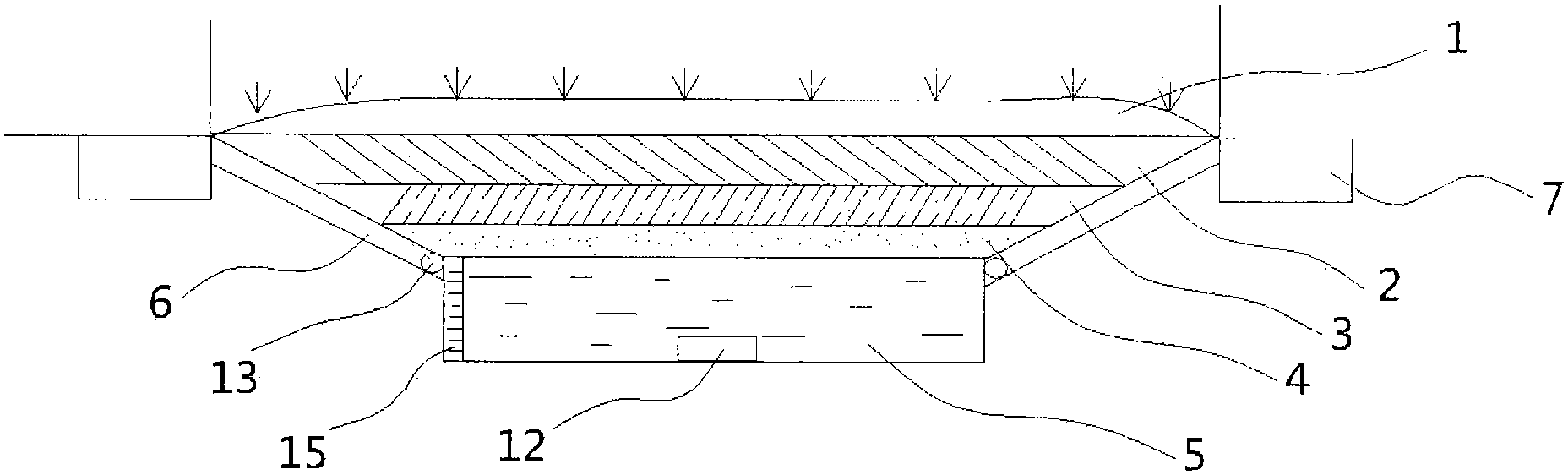

1.一种公路废水集水净化结构，包括绿化带(1)，其特征是：所述绿化带(1)从上到下设 有土壤层(2)、瓜子片层(3)和粗砂层(4);所述绿化带(1)侧边为公路排水沟(7);所 述公路排水沟(7)通过排水通道(6)与粗砂层(4)下方的储水室(5)相连接;所述储水 室(5)间通过输水管(9)相连接，并设有水泵一(10);所述输水管(9)上方设有喷水槽 (11)并安插在绿化带(1)底部;所述储水室(5)侧边还设有带有水泵二(14)的输水管 (9)，将储水室(5)与生活用水系统(8)相连接。
2.根据权利要求1所述的公路废水集水净化结构，其特征是，所述储水室(5)内设有水质 检测仪(12)和水位检测装置(15)。
3.根据权利要求1所述的公路废水集水净化结构，其特征是，所述排水通道(6)内设有净 水装置(13)。
4.根据权利要求1所述的公路废水集水净化结构，其特征是，所述储水室(5)与生活用水 系统(8)连接的输水管(9)内设有净水装置(13)。
说明书
一种公路废水集水净化结构
技术领域
本实用新型属于市政工程技术领域，具体涉及一种公路废水集水净化结构。
背景技术
绿化带的分隔交通，具有安全功能。绿化带具有美化城市的作用，消除司机视觉上 的疲劳，种植乔木绿化带还可以改变道路的空间尺度，使道路空间具有良好的宽高比。此 外，还有净化环境作用，能滞尘，减弱噪声，吸收有害气体，释放氧气。但公路上绿化带还 存在很多废水难以处理的问题，很多集水净化结构运用到市政实践中。
如一专利号为CN201320379530.2(公告号为CN203388010U)的中国实用新型专利 《高速公路绿化带雨水灌溉系统》披露了这样一种绿化带集水结构，包括设置在高速公路路 基两侧的集水槽、设置在高速公路中间绿化带下方的蓄水池，集水槽和蓄水池之间通过深埋 在高速公路路基下的管道连接，集水槽的高度高于蓄水池的高度，绿化带中设有滴灌装置， 滴灌装置的进水口与蓄水池连通，滴灌装置的动力部分采用泵，泵与太阳能蓄电池连接。
又如一申请号为CN201320132023.9(公告号为CN203174661U)的中国实用新型 专利《城市道路雨水收集利用系统》披露了这样一种道路雨水收集系统，由雨水渗透型侧 沟、路边雨水收集井、雨水渗透型检查井、雨水储留池及雨水渗透型溢流井五个核心部分组 成;其组合方式分为以下两种，根据地质，地形，地下管道的现场状况进行选择。第一种结 构：雨水渗透型侧沟埋在步道或车道位置的结构形式;第二种结构：雨水渗透型侧沟埋在路 边石正下方的结构形式。
上述两种对道路废水加工系统未能全面实现对废水的自动净化功能，公路废水不加 以利用会造成水资源的严重浪费而且绿化带的护养需要大量的净水运输，造成水资源得不到 合理的循环利用。
发明内容
本实用新型针对以上缺点，立足于解决现有道路废水加工系统未能全面实现对废水 的自动净化功能，公路废水不加以利用会造成水资源的严重浪费而且绿化带的护养需要大量 的净水运输，造成水资源得不到合理的循环利用的问题。设计了一种公路废水集水净化结 构。该公路废水集水净化结构通过将储水室设置在绿化带下方，通过处理收集纯净的雨水， 其次公路废水可经过净水装置也汇集于储水室，储水室的净水可用于灌溉绿化带也可用于日 常生活，大大提高了公路废水的利用率。
为实现本实用新型的目的，本实用新型采用的技术方案是：
一种公路废水集水净化结构，包括绿化带，其特征是：所述绿化带从上到下设有土壤层、 瓜子片层和粗砂层;所述绿化带侧边为公路排水沟;所述公路排水沟通过排水通道与粗砂层 下方的储水室相连接;所述储水室间通过输水管相连接，并设有水泵一;所述输水管上方设 有喷水槽并安插在绿化带底部;所述储水室侧边还设有带有水泵二的输水管，将储水室与生 活用水系统相连接。
优先地，所述所述储水室内设有水质检测仪和水位检测装置。
优先地，所述排水通道内设有净水装置。
优先地，所述储水室与生活用水系统连接的输水管内设有净水装置。
本实用新型的优点是：通过将储水室设置在绿化带下方，通过处理收集纯净的雨水， 其次公路废水可经过净水装置也汇集于储水室，储水室的净水可用于灌溉绿化带也可用于日 常生活，大大提高了公路废水的利用率。与现有技术相比，本实用新型具有结构设计合理， 通过净水处理再利用提高了水资源的利用率，同时了增加了道路绿化带的功能，具有广阔的 市场前景。
